XFLOW与ABAQUS流固耦合仿真配置全解

XFLOW与ABAQUS流固耦合仿真执行设置详解

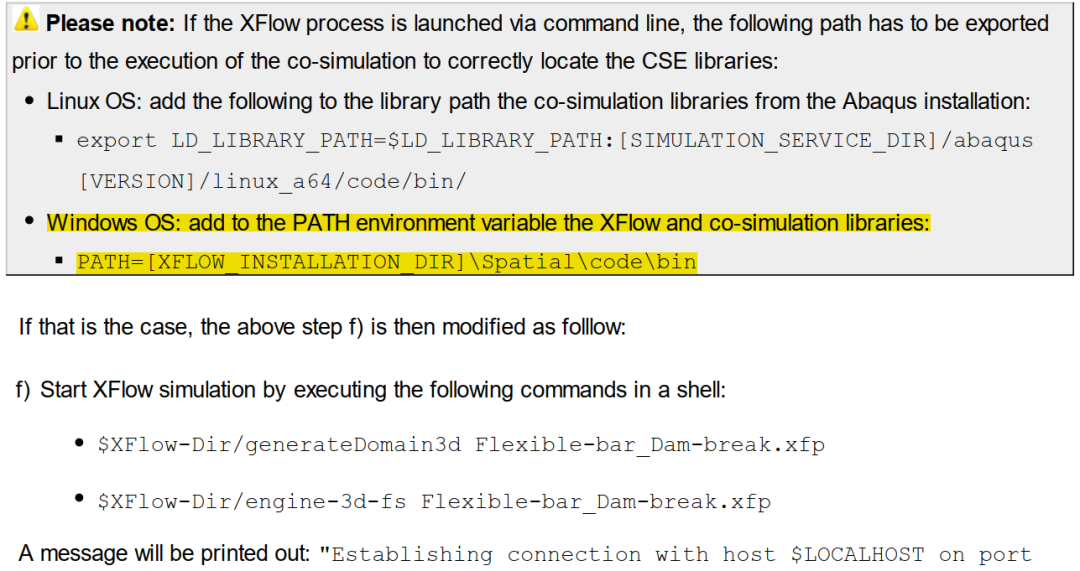

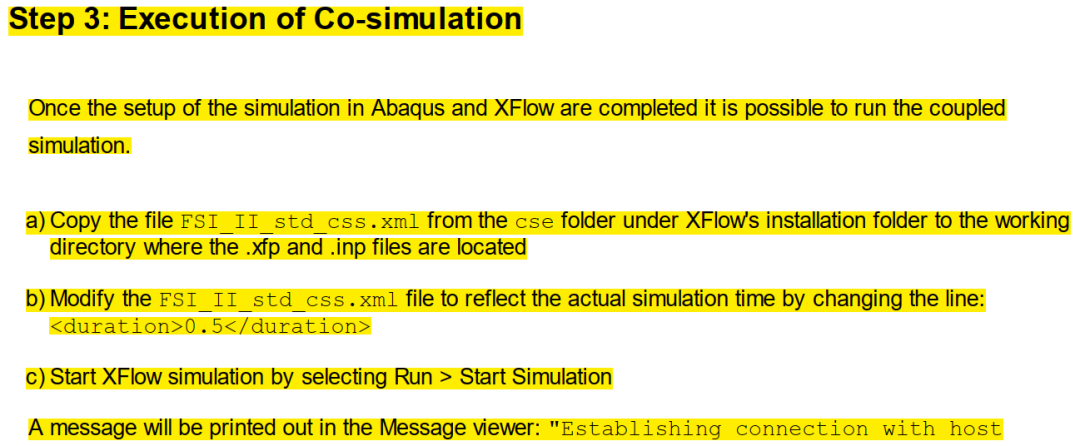

1、方法截图



2、关于上述截图内容的实际操作解释

A)复制xFLOW的“FSI_II_std_css.xml”文件到当前的工作目录;

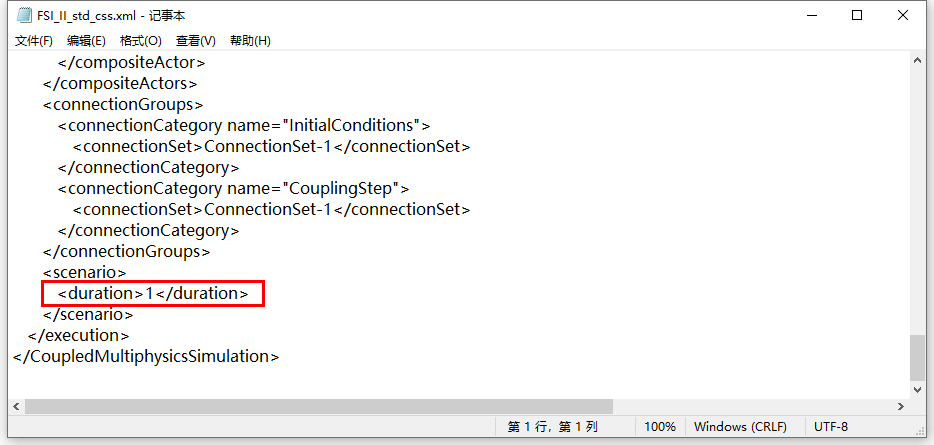

B)修改“1”,比如修改为“0.5”,此处的0.5即为在ABAQUS中设置的时间。

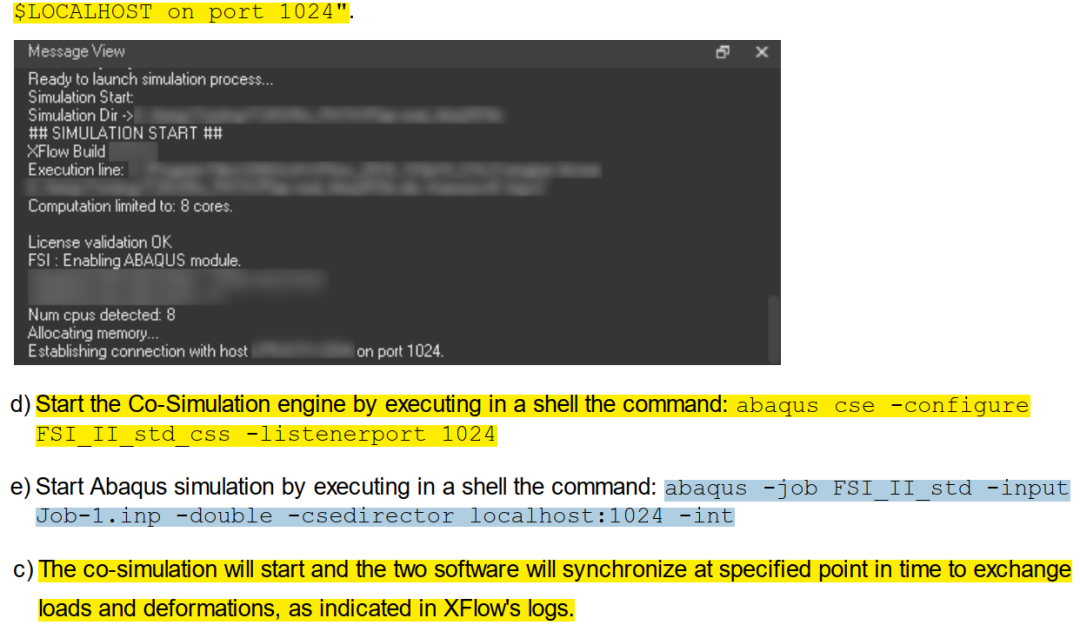

C)将XFLOW设置为开始计算,XFLOW界面上会显示"Establishing connection with host $LOCALHOST on port 1024"。

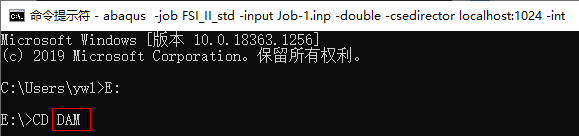

D)在cmd界面输入E:\>cd DAM,其中的“DAM”为工作目录文件夹名称。


然后输入:

abaqus cse -configure FSI_II_std_css -listenerport 1024

则会打开耦合引擎。

E)紧接着输入:

abaqus -job FSI_II_std -input Job-1.inp -double -csedirector localhost:1024 -int

启动ABAQUS。

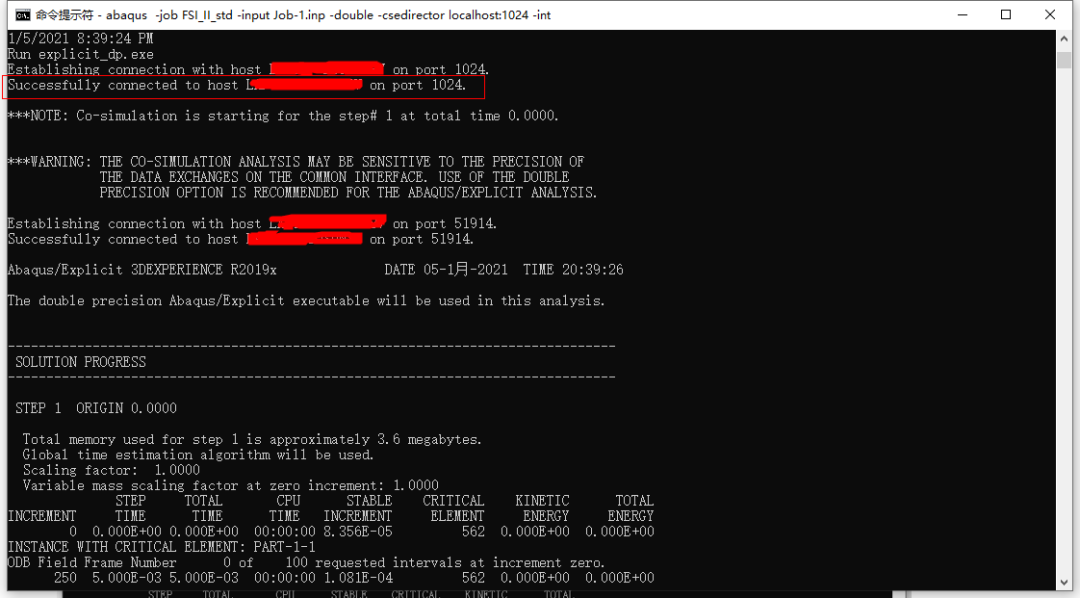

以上设置成功并开始计算后的界面如下:

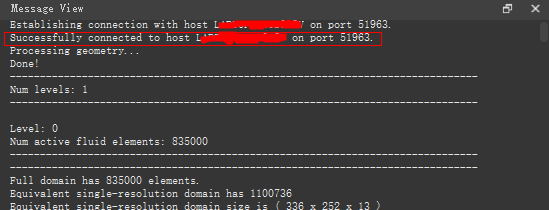

此时XFLOW中提示框界面如下:
