Abaqus螺栓连接分析报错处理方案


当我们用Abaqus进行螺栓连接求解分析时,可能会报如下错误:


*** nodes may not be used with a multi-point constraint since they are also part of pretension section. The nodes have been identified in node set ErrNodeMPCPretenSec.

翻译过来意思就是:有***个节点不可与多点约束一起使用,因为它们也是预拉伸截面的一部分。节点已在节点集ErrNodeMPRetensec中标识。

下面来查看模型,螺栓杆和螺母用的是Tie连接(螺母内孔面和螺栓杆外表面)

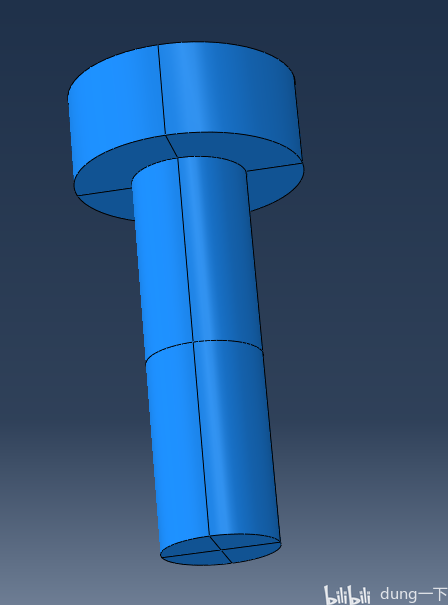

而再来看我们创建的预紧力截面正好也在Tie连接的螺栓杆表面上


所以这一圈节点既有Tie连接又在预紧面上,会出现过约束的情况,导致求解报错。

解决方法一:


之前定义的面集CP-1-bolt-1是全选螺栓杆外表面,现在重新定义一个节点集,还是选择螺栓杆外表面所有节点,然后再将和预紧面重复的节点取消选择;然后用新创建的节点集替换掉CP-1-bolt-1,再提交即可顺利求解。


解决方法二:

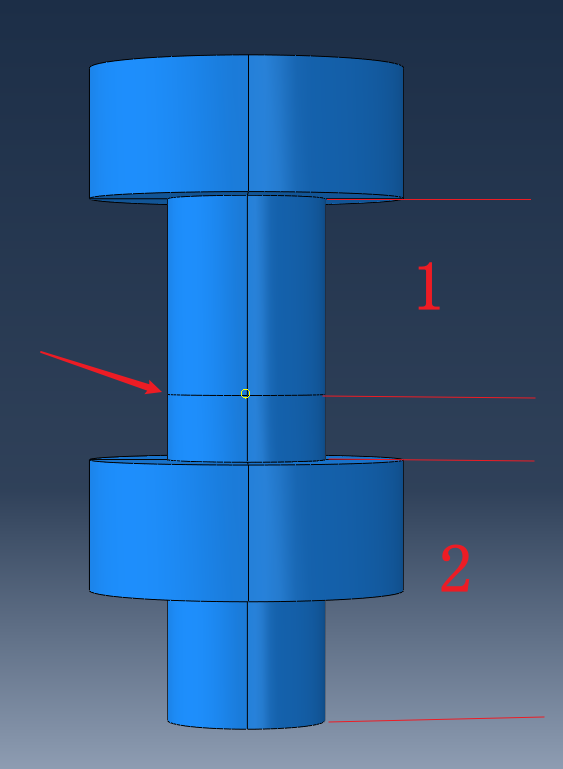

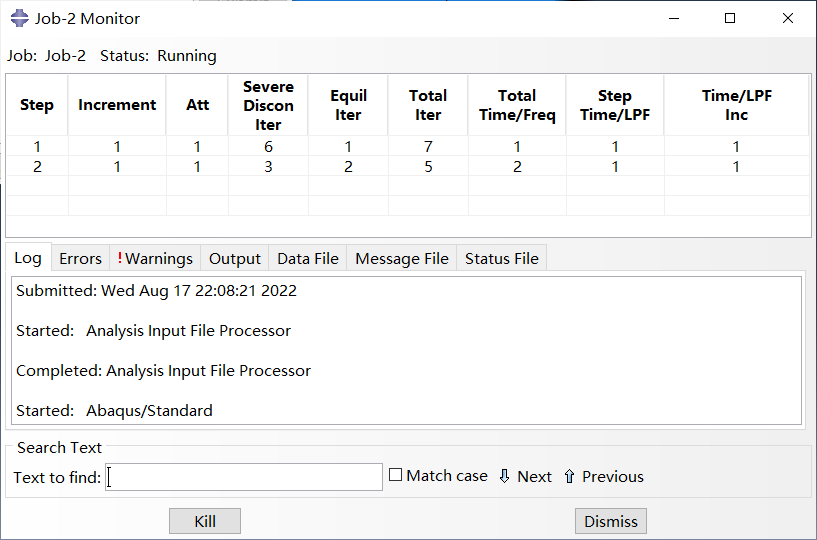

在之前的预紧面上再切分一下,重新施加预紧力时,面选择1区域的面;Tie连接时选择2区域的面,目的是将预紧面和Tie面分离开。提交求解也无报错!
