基于ABAQUS的螺纹连接分析

一、 前处理

1、网格划分

螺栓和螺母采用四面体网格划分，四面体网格划分方法可参照之前发布的《基于ANSA的四面体网格划分技巧》视频教程，螺栓和螺母的有限元模型如下图所示：

2、 材料设置

螺栓和螺母的材料参数具体情况具体分析，其中弹性模量、泊松比、密度、材料曲线都是必须项。

二、求解设置

1、分析步设置

分析类型选用显示动力学，几何非线性打开，时间自己设定。

2、 输出设置

场输出主要包括：CSTRESS,MISES,S,U等信息。

时间历程输出可以取消，也可以输出ALLAE\ALLDMD\ETOTAL等信息。

3、接触设置

设置摩擦系数和接触类型

4、载荷加载和约束

在螺栓上施加50Mpa压力、添加幅值曲线。约束螺母外面四边，详细压力加载位置和约束情况如下图所示：

5、提交计算

设置好计算核数，提交计算即可。

三、分析结果

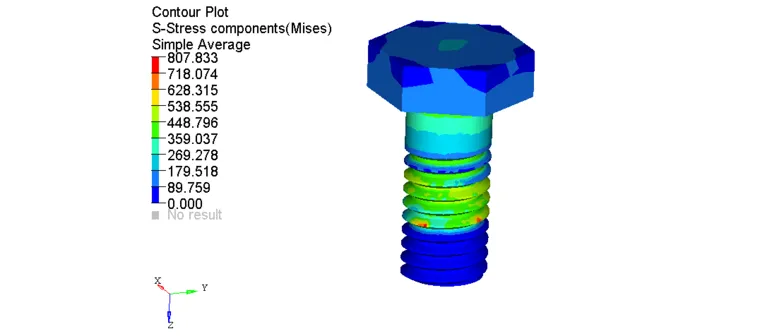

螺栓应力云图如下：

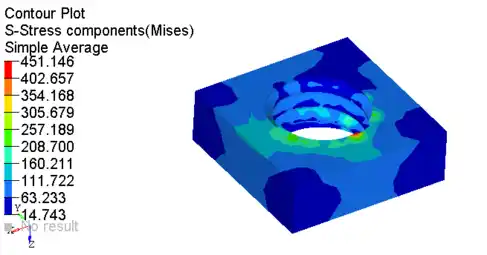

螺母应力云图如下：

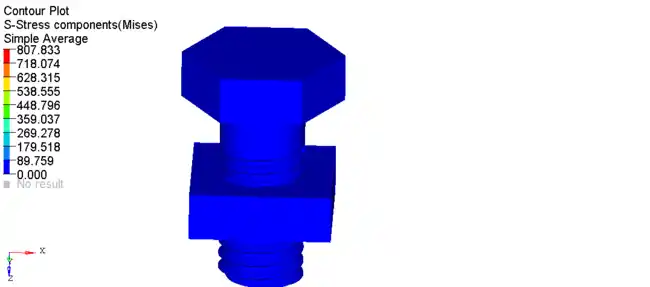

装配应力云图如下：

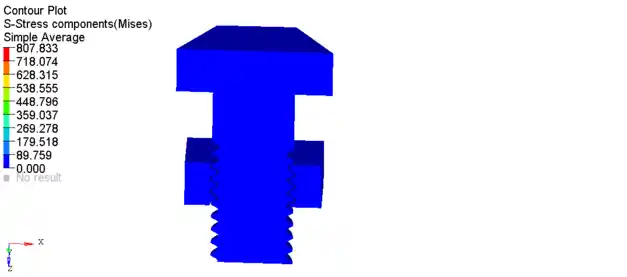

剖视图应力云图如下：

四、详细操作视频网址如下：

http://www.jishulink.com/college/video/c15361
