Abaqus螺纹分析详解

一、 前处理



1、网格划分

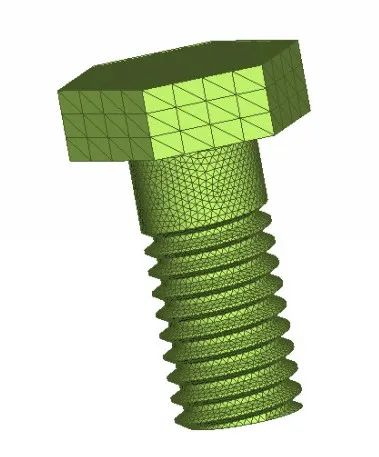

螺栓和螺母采用四面体网格划分,四面体网格划分方法可参照之前发布的《基于ANSA的四面体网格划分技巧》视频教程,螺栓和螺母的有限元模型如下图所示:


 2、 材料设置


螺栓和螺母的材料参数具体情况具体分析,其中弹性模量、泊松比、密度、材料曲线都是必须项。


二、求解设置


1、分析步设置

分析类型选用显示动力学,几何非线性打开,时间自己设定。


2、 输出设置

场输出主要包括:CSTRESS,MISES,S,U等信息。时间历程输出可以取消,也可以输出ALLAE\ALLDMD\ETOTAL等信息。



3、接触设置


设置摩擦系数和接触类型


4、载荷加载和约束

在螺栓上施加50Mpa压力、添加幅值曲线。约束螺母外面四边,详细压力加载位置和约束情况如下图所示:


5、提交计算

设置好计算核数,提交计算即可。



三、分析结果

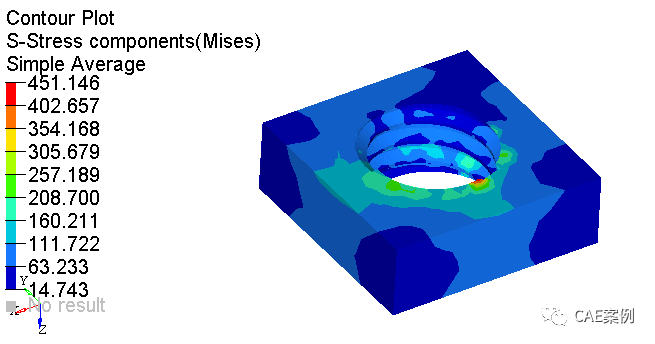

螺母应力云图如下:


装配应力云图如下:

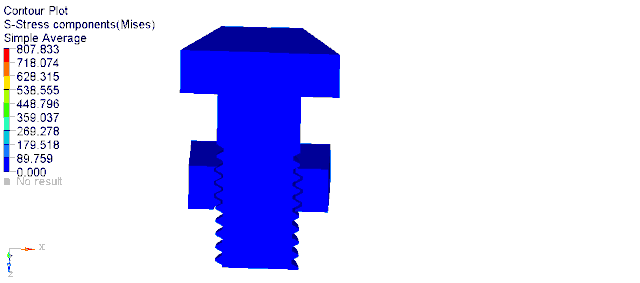

剖视图应力云图如下:
