XFEM是模拟裂纹扩展的很好的算法,这里将对带孔板进行疲劳加载模拟其裂纹产生及扩展过程。
首先创建一带孔板,采用六面体网格,尺寸可自定义。

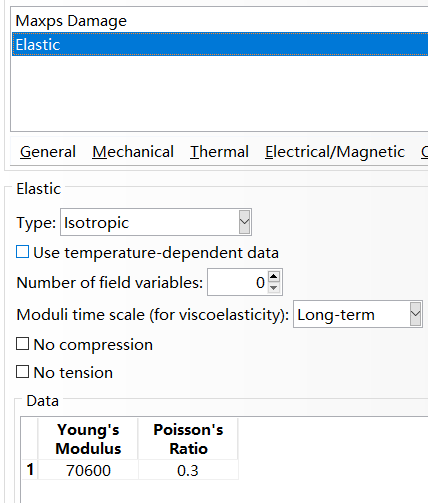

材料参数用弹性参数和最大主应力损伤即可,也可定义其他各类损伤本构,加上损伤演化、粘性系数等。

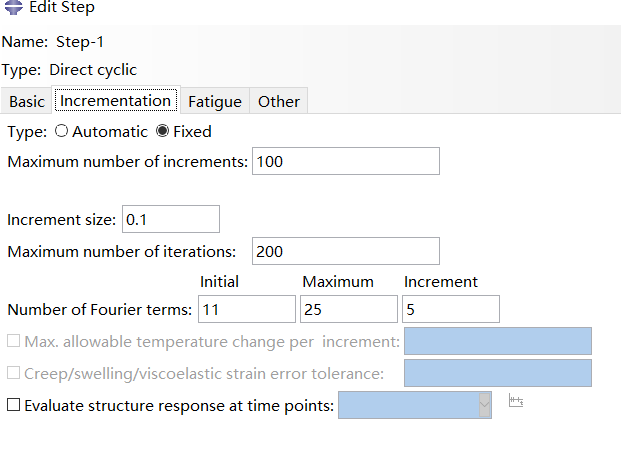

分析步类型为循环分析步,时间步长为1

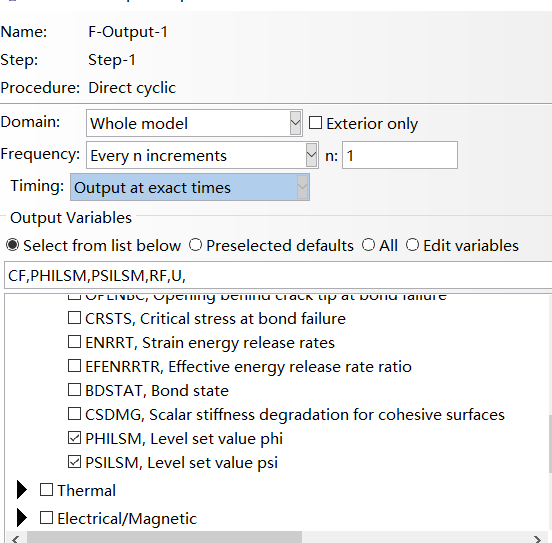

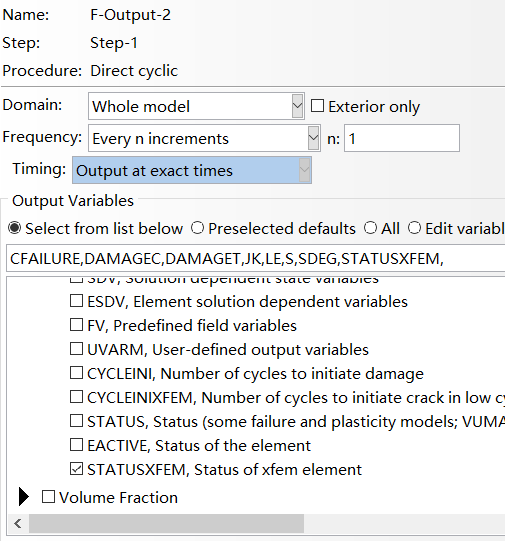

为了显示裂纹效果要勾选PHILSM、PSILSM、STATUSXFEM,一定要勾选,否则计算结果会异常。

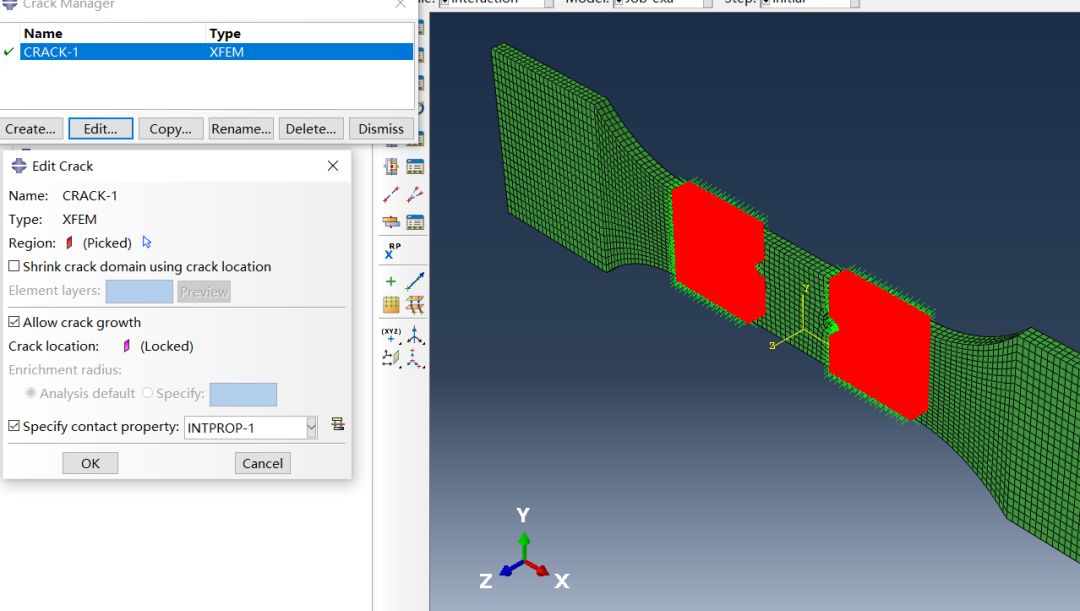

在开孔区域附近设置XFEM算法,也可设置整块板都为裂纹产生及扩展区域,最好对区域事先创建一个set

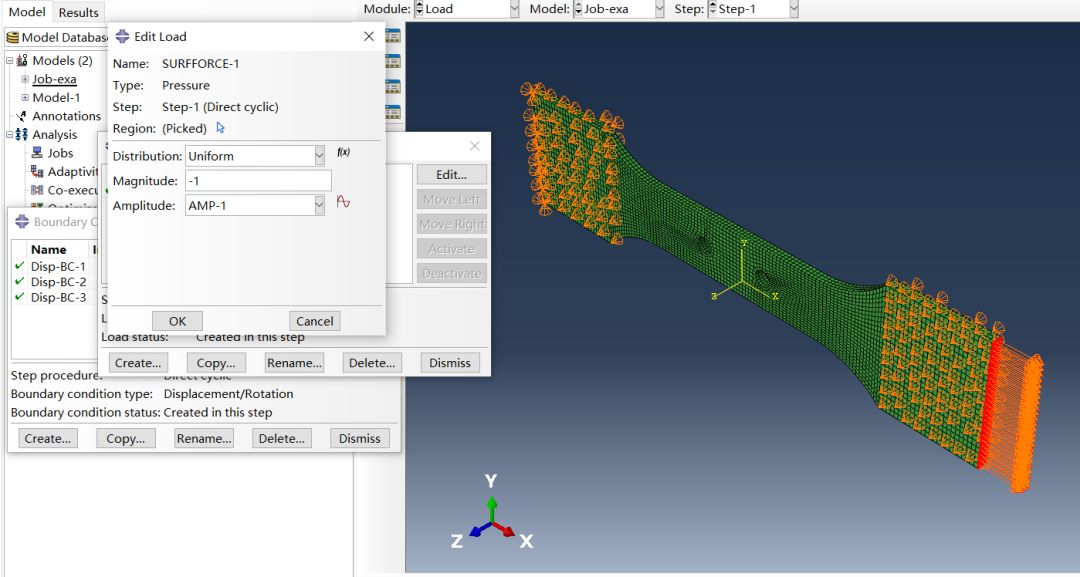

载荷边界条件为一端固定一端加循环载荷即可
接下来提交计算然后查看结果。
