ABAQUS裂纹尖端应变、裂纹扩展模拟及问题

前几天有人问我ABAQUS做焊点分析,我一看他给我的一片文献,其实是用ABAQUS做裂纹扩展分析。之前也没接触过裂纹分析,于是照猫画虎做了个算例,但是裂纹没有扩展。

ABAQUS做裂纹有三种方法:contour integral,扩展有限元及VCCT法,这里用了contour integral法。

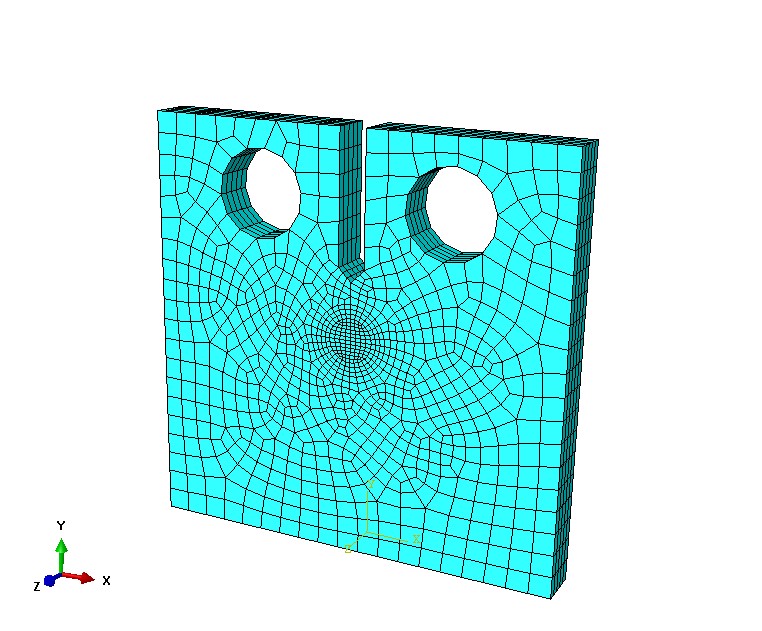

如图所示,V形楔形处有一个预制裂纹,是采用Interaction模块的assign seam设定的,裂纹的扩展面及方向是通过crack来设定的,类型为contour integral。材料模型定义了塑性应力-应变关系,弹性参数、GTN参数、脆性失效参数等。模型上的两个孔,一个固支、一个匀速拉。预期当裂纹尖端的单元变形达到某一个值时将删除单元。

您看见了就给个意见呗。



步骤:

  1. 建立模型,进行适当的partition
  2. 定义材料:分别定义了elastic弹性参数、plastic真实应力-应变关系、GTN模型参数、脆性失效参数(包括一个叫演化参数)。
  3. 定义预制裂纹、定义裂纹扩展面、方向,定义失效单元的generation。
  4. 边界条件,提交job,查看结果。




结果:预期模型在塑性变形不是很大时就会产生裂纹扩展,但是模型产生了很大塑性变形后仍然没有发生失效。

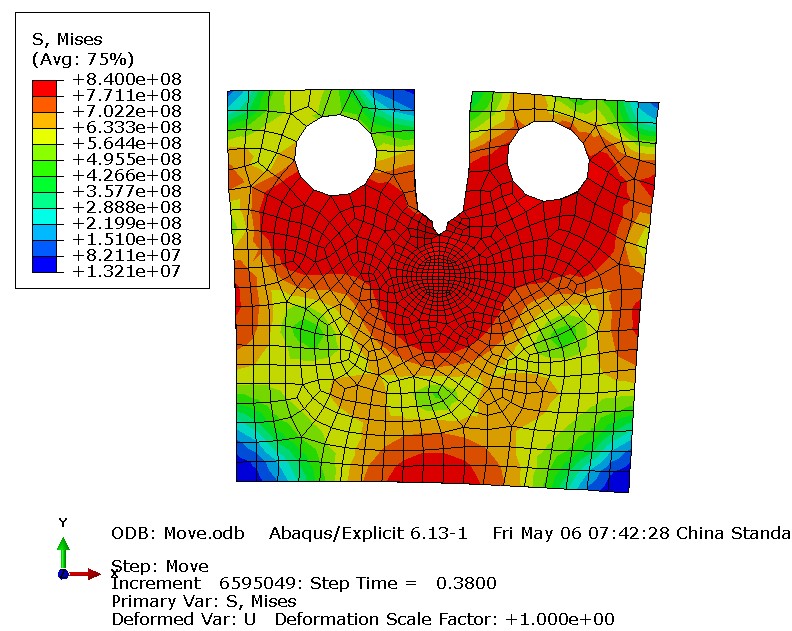

Mises应力场:

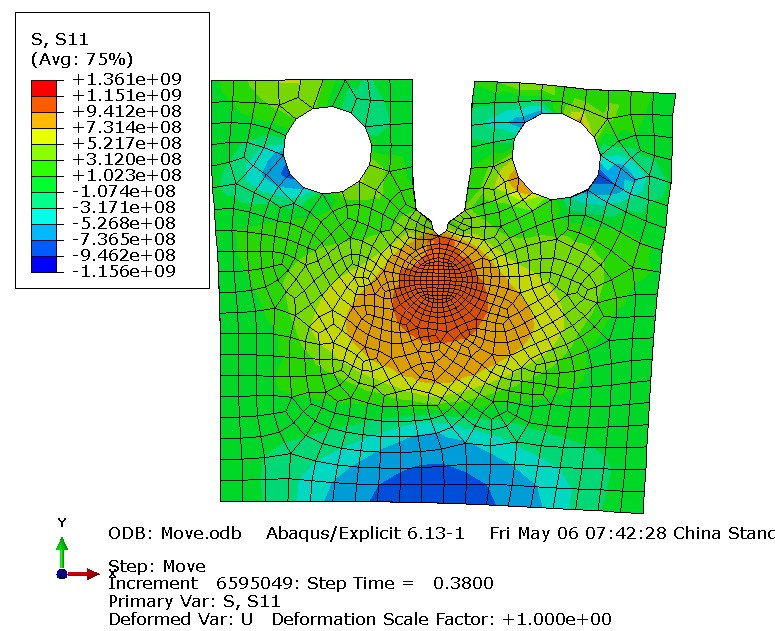

x方向正应力场

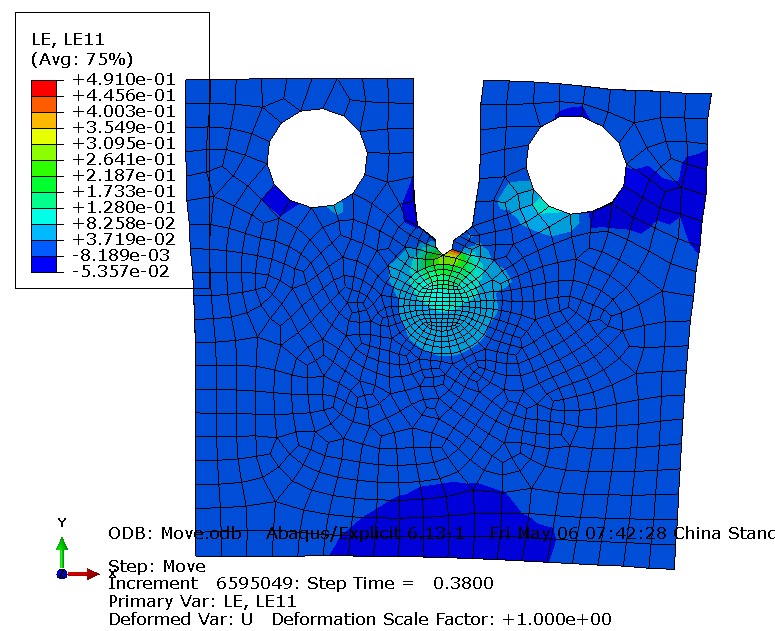

x方向真实应变场

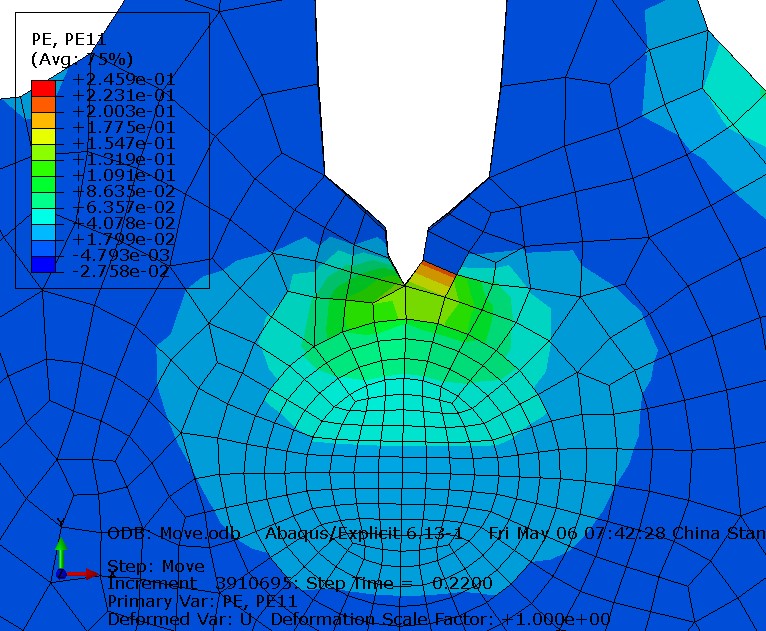

x方向塑性应变场



裂纹尖端应变的结果还是挺漂亮的,虽然正确性有待考证,如果裂纹出来了就完美了,可惜裂纹没出来。
