ABAQUS预应力模态分析详解

今天带着大家了解一下在ABAQUS中进行预应力模态分析的方法,模型相对比较简单,采用悬臂梁进行概念建模,模型如下图所示。

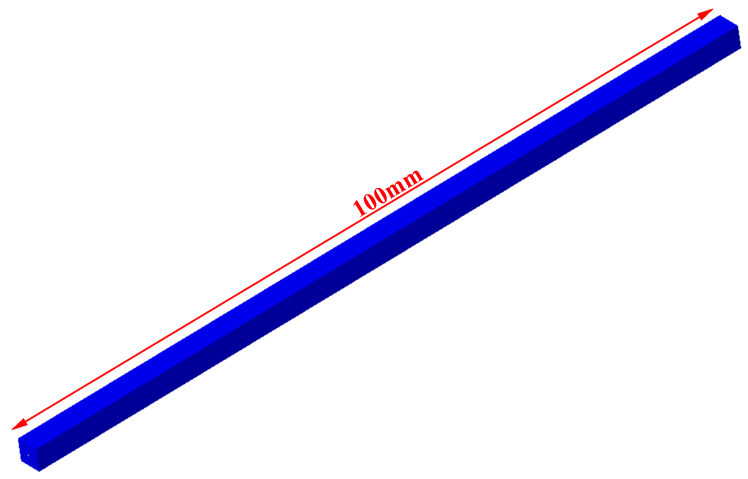

   图1 模型了解


回顾一下ABAQUS的有限元分析流程:



   图2 ABAQUS有限元分析流程



01前处理

1.1 几何模型的构建

在Part模块中单击create part,选择3D-deformable-wire,创建一条长为100mm的线条。

1.2 材料参数的定义

1.2.1 材料本构

在property模块中,创建材料,选择elastic,杨氏模量为2.07e11Pa,泊松比为0.3,密度为7800kg/m3。

1.2.2 截面创建

通过Create Section创建beam-beam截面,创建矩形剖面,剖面长和宽均为3mm,并选择对应的材料,完成截面创建。

1.2.3 截面指派

通过Assign Section将创建好的截面指派给模型。

1.2.4 法向设定

通过Assign beam orientation对线条特征设定法向,方向保持默认。

1.3 网格系统构建

1.3.1 网格划分

在Mesh模块中,设置网格大小尺寸为1,并进行网格划分。

1.3.2 单元类型

单元类型保持默认。

1.3.3 装配

在Assembly模块中,通过Create Instance进行装配。


02求解

2.1 求解器的设定

在Step模块中通过Create Step创建分析步,第一个分析步为static,General,并打开几何非线性开关,第二个分析步为Frequency,提取20阶模态。

2.2 连接关系的构建

跳过。

2.3 边界条件的设定

2.3.1 位移边界条件

在Load模块中,第一个分析步中通过Create Boundary Condition创建Symmetry/Antisymmetry/Encastre约束,选择左端点施加固定约束。

2.3.2 载荷边界条件

在第一个分析步中,通过Create Load选择右端点在轴向施加大小为100N的载荷。


切换到Job模块,创建作业并提交求解。


03后处理

3.1模态振型

GIF图片

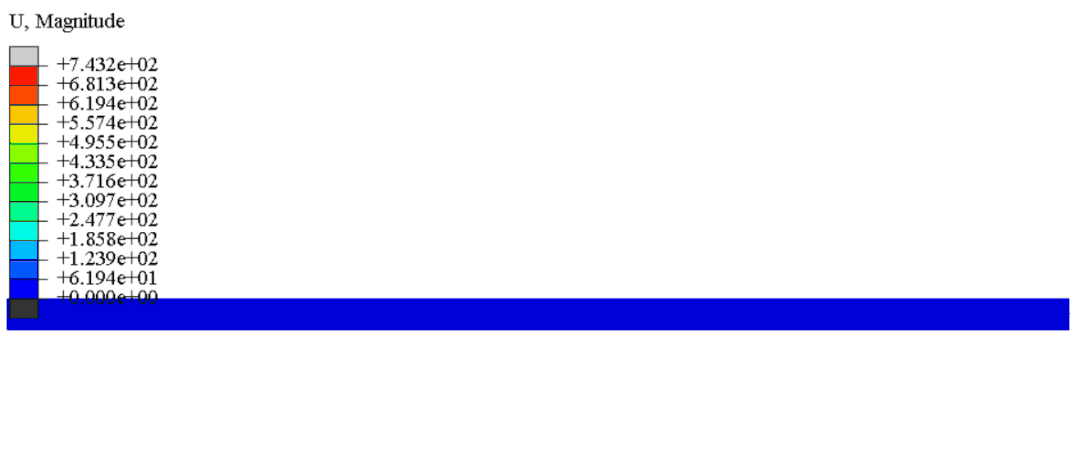

   图3 一阶阵型


GIF图片


   图4 四阶阵型



3.2 模态频率

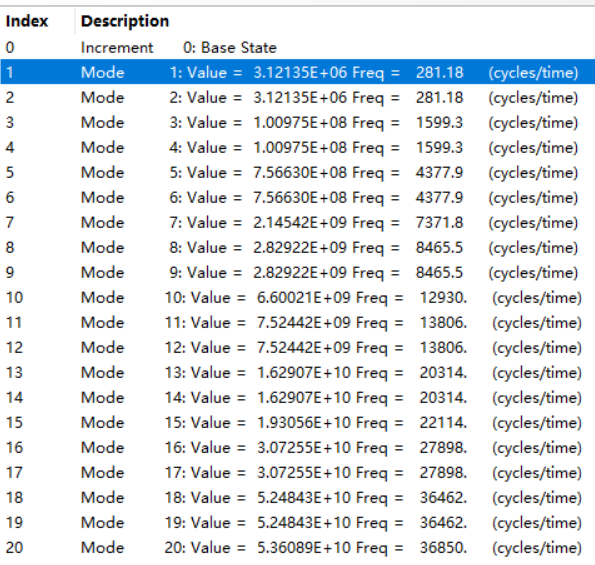

   图5 各阶模态频率


需要注意的是,进行预应力模态分析时,第一个静力学分析步中的几何非线性开关需要打开,否则预应力模态计算结果与约束模态计算结果无二。
