技术前沿 | ABAQUS材料参数设置实例

Abaqus支持多种材料参数的输入,使用者可以直接输入材料的相关参数,例如弹性模量,泊松比等参数直接定义材料,也可以根据试验曲线拟合,以下就两个案例简单介绍如何在Abaqus/CAE中创建材料。


具体操作步骤


1、 创建理想弹塑性材料

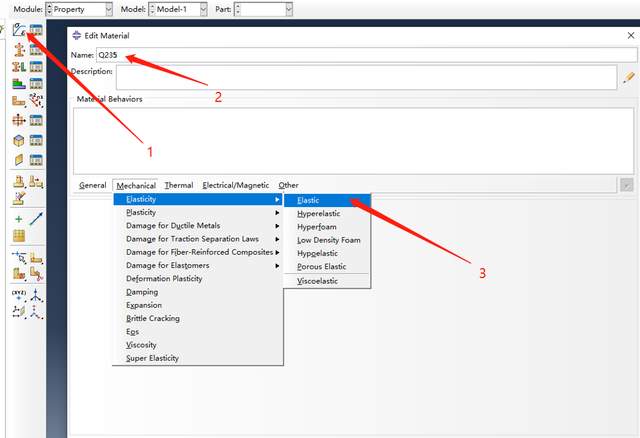

材料参数:弹性模量2E5MPa,泊松比0.3,屈服强度235MPa。调出材料设置页面:



在弹出窗口中输入材料弹性参数:

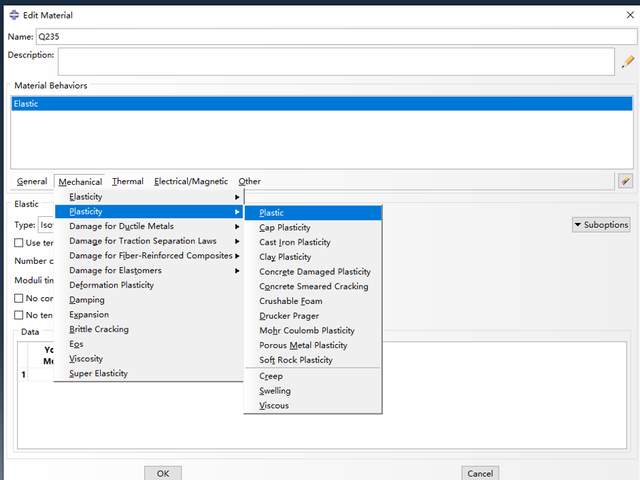

进入塑性界面,如下:

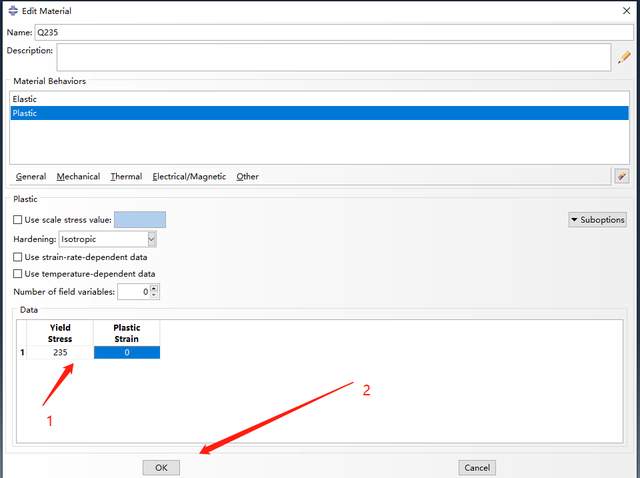

在弹出窗口中输入参数如下:



点击OK完成Q235理想弹塑性材料的创建。


2、 拟合超弹性橡胶材料

现有橡胶的单轴测试数据如下,试拟合其数据,选择合适的橡胶材料本构:

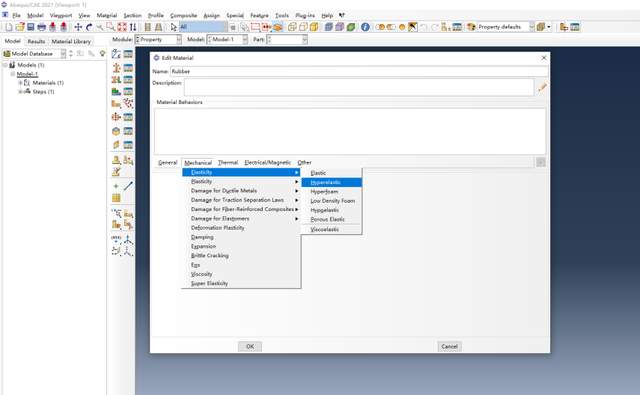

同样方法,进入材料设置界面,选择超弹性材料:

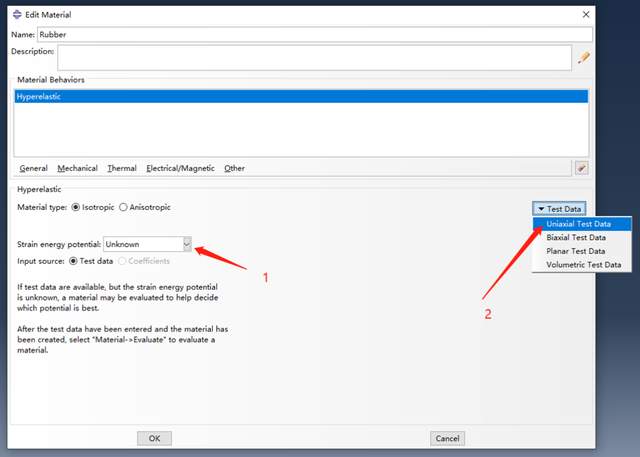

应变比能选择为未知,数据来源选择单轴测试数据,如下:

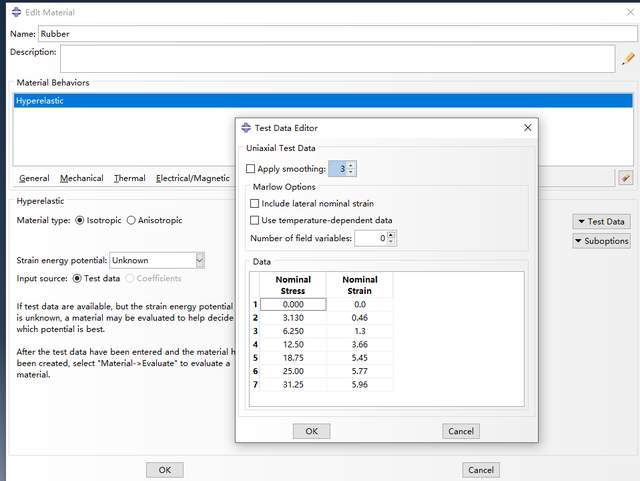

在弹出窗口中输入测试数据,如下:

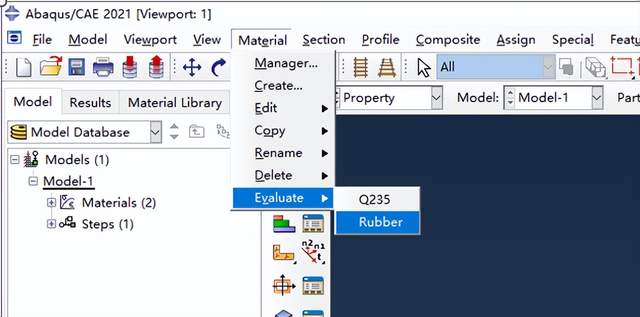

点击OK,完成数据输入。进入材料拟合界面,如下:

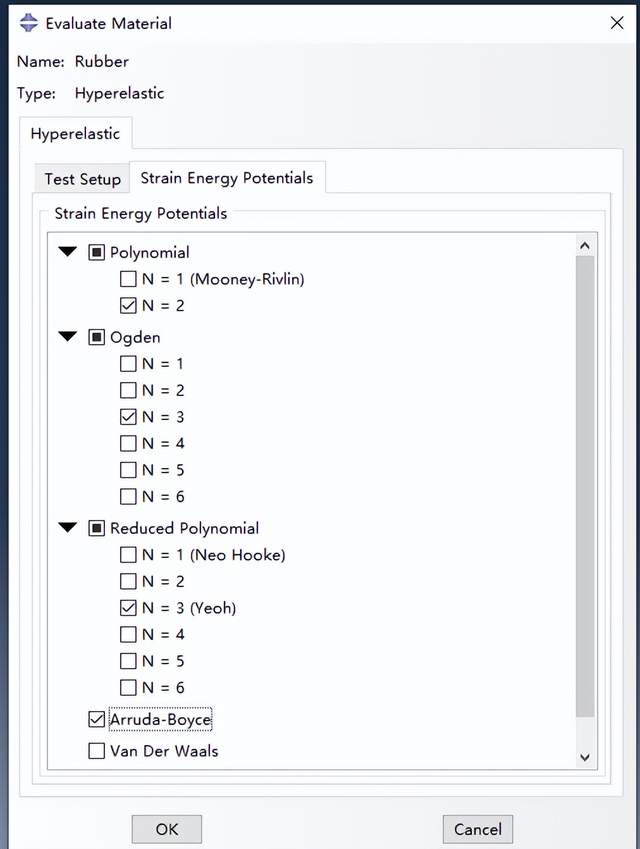

在弹出窗口中选择以下材料本构(可以多选),如下:



点击OK,完成材料拟合,自动生成了各种材料本构所需的相关参数:



选择对应的本构曲线,可以生成各种材料本构的曲线与测试参数的对比,右键后可以弹出绘图命令:

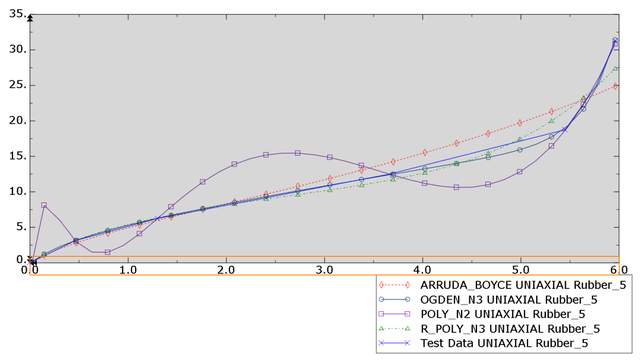

完成绘图如下:
