API 5C5 A系标准下石油套管楔形螺纹连接的有限元分析

1、 算例分析背景

油套管是石油行业必备的战略物资,是连通地下油藏与地面的通道,油套管在服役过程中承受高的内压、外压、拉伸、压缩、高温等复杂载荷,因此油套管的安全性对油田的安全高效开发至关重要;油套管是由螺纹连接一根根连接而成,因此为了保证油套管的安全性,API 发布了对应的评价测试标准API 5C5,因此在楔形扣的设计开发过程中对楔形螺纹连接利用Abaqus软件进行了有限元仿真计算。



2、 模型建立

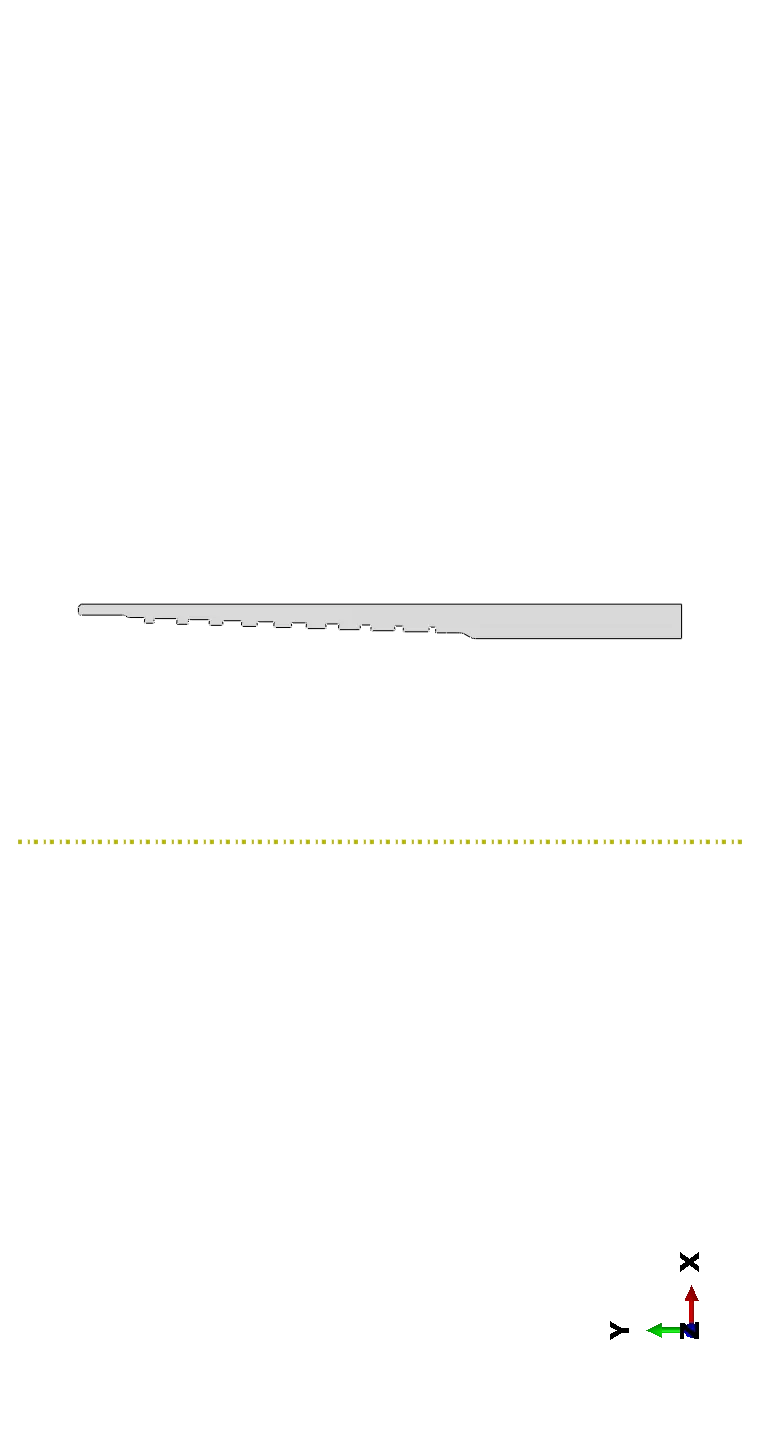

由于设计开发的螺纹为带锥度的楔形螺纹,螺纹锥度1/16,因此为了降低计算量,将模型简化为轴对称模型进行分析计算。分别将螺纹连接公母端导入模型如下图所示:

石油套管楔形螺纹连接结构的API 5C5 A系有限元分析计算的图1

母端结构

石油套管楔形螺纹连接结构的API 5C5 A系有限元分析计算的图2

公端结构



3、 材料属性设计

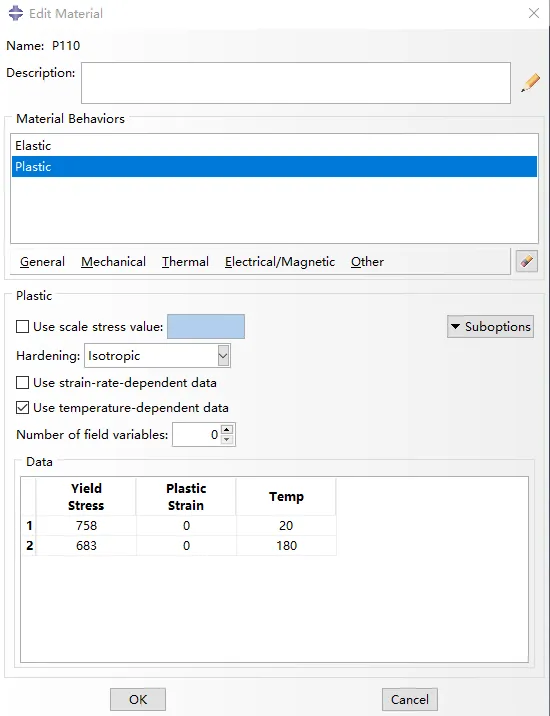

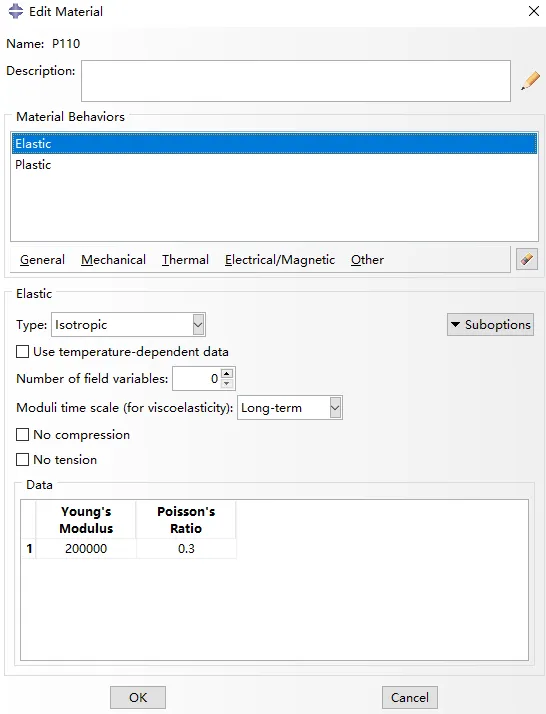

材料选用API 5CT规范规定P110钢级材料,分别设置弹性模量和泊松比,并且设置P110材质在不同温度下的屈服强度。

石油套管楔形螺纹连接结构的API 5C5 A系有限元分析计算的图3

石油套管楔形螺纹连接结构的API 5C5 A系有限元分析计算的图4



4、 网格划分

根据需要不同位置处设置不同密度网格,对螺纹部分重点进行网格加密。

石油套管楔形螺纹连接结构的API 5C5 A系有限元分析计算的图5

网格单元选用默认轴对称网格,有限推荐选用四边形网格。

石油套管楔形螺纹连接结构的API 5C5 A系有限元分析计算的图6

石油套管楔形螺纹连接结构的API 5C5 A系有限元分析计算的图7



5、 分析步

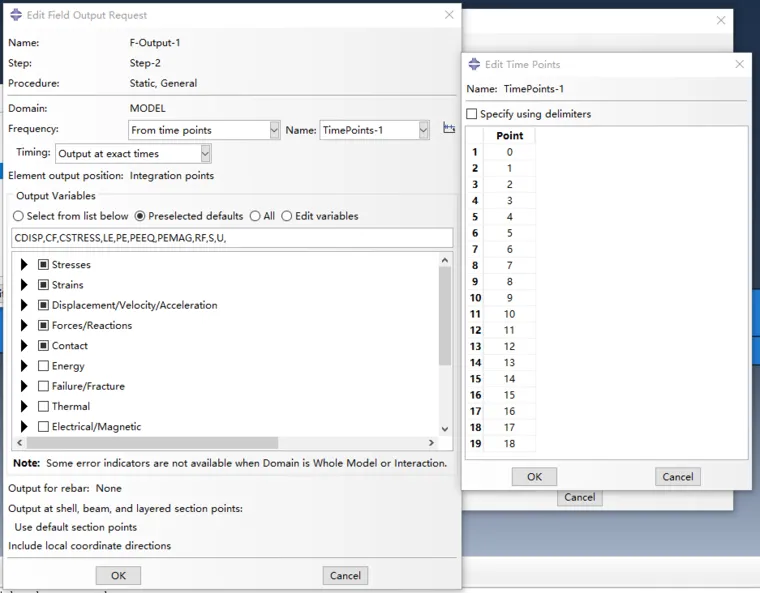

分析步共分为两步,第一步为螺纹连接上卸扣计算,第二步为API 5C5载荷步分析计算,第二部共分为18步载荷,需要根据载荷时间调整输出时间节点和内容。

石油套管楔形螺纹连接结构的API 5C5 A系有限元分析计算的图8


石油套管楔形螺纹连接结构的API 5C5 A系有限元分析计算的图9

石油套管楔形螺纹连接结构的API 5C5 A系有限元分析计算的图10



6、 接触设置

根据计算需要选择对应的接触位置,设置面对面接触,接触方式节点对面设置,

石油套管楔形螺纹连接结构的API 5C5 A系有限元分析计算的图11

石油套管楔形螺纹连接结构的API 5C5 A系有限元分析计算的图12



7、 边界与载荷条件

根据计算需要在不同载荷步施加内压、外压、拉伸、压缩等载荷,具体载荷大小和载荷施加时间参考API 5C5评价试验标准。

石油套管楔形螺纹连接结构的API 5C5 A系有限元分析计算的图13

试样得底部施加Y方向的约束,试样的顶部施加拉伸、压缩载荷。

石油套管楔形螺纹连接结构的API 5C5 A系有限元分析计算的图14



8、 计算

根据计算需要,采用4核心进行并行计算,计算结果如下图所示:

石油套管楔形螺纹连接结构的API 5C5 A系有限元分析计算的图15

石油套管楔形螺纹连接结构的API 5C5 A系有限元分析计算的图16
