首先，建立一个beam的部件并生成集合件

转换load模块施加面荷载，提示选择面的方向。

此时我们做两个选择，看看结果。

1.选择洋红色施加20N压力荷载，结果如图2所示；

2.选择黄色施加20N压力荷载，结果如图3所示；

   图1 梁单元中面的选择


   图2 洋红色施加20N压力荷载


   图3 黄色施加20N压力荷载


如上述结果所示，颜色所在侧就是要选择的面侧，同时我们还知道Abaqus中压为正，拉为负。

二维模型中设置接触时内部面的选择

该实例选择隧道开挖加支护，模型如图4所示，其中土体大小选择25×25m，隧道外径为3m，衬砌厚0.25m。

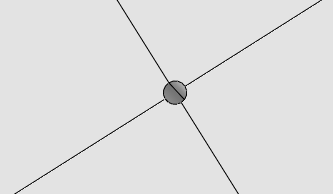

   图4 模型


正确操作

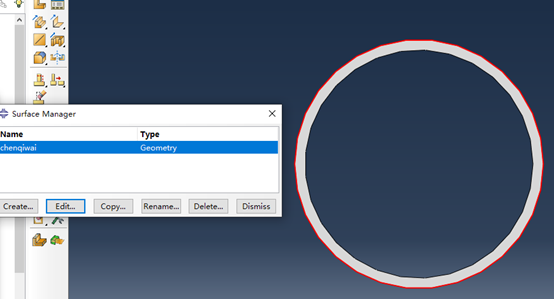

第一步地应力平衡；第二步模拟土体开挖加衬砌，其中加衬砌这一步就要设置土体和衬砌的接触。衬砌的面好选择，在衬砌部件里面选择外面那个面定义集合即可，如图5所示。而土体面的选择出现了困难，如图6所示，不知道选择哪个面。这里的逻辑是这样的，因为中间的土体要开挖掉，所以内部的面会随着一起挖掉，所以我们要设置外面的面做接触，也就是黄色箭头所指的面。两者之间的接触类型选择径向硬接触，切向滑动摩擦。

   图5 衬砌面的选择

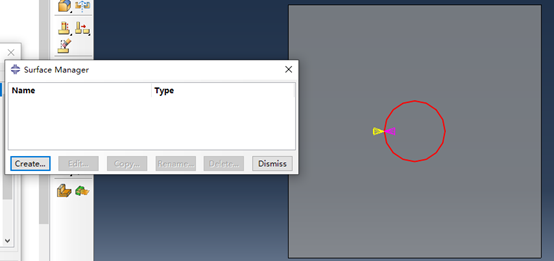

   图6 二维模型内面的选择

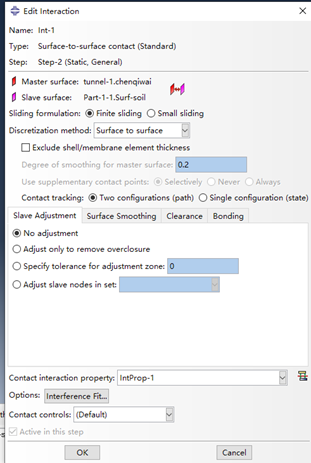

   图7 设置好的面接触


最后提交作业后程序完好运行不报错，得到如图8结果。

   图8 计算结果


错误示范

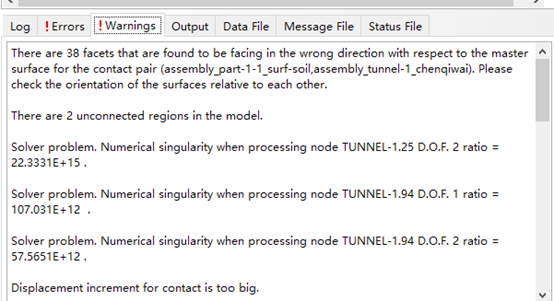

假如我们选择面时选择了图6中的洋红面，那么就会得到图9的错误提示。

   图9 接触面设置错误时计算运行提示

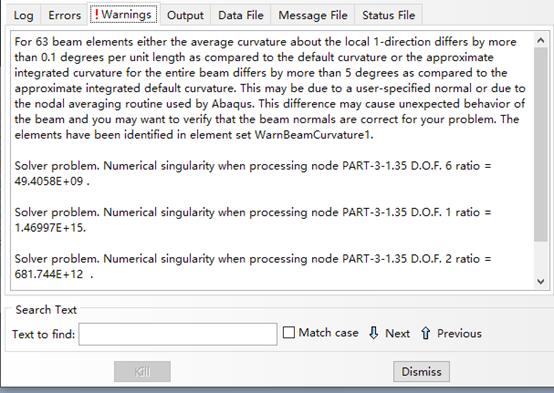

随后我又用梁单元来对衬砌进行模拟，进行如图10梁单元的面的选择，我选择洋红面，提交运算后程序运行完美，无报错。反之，如果我选择黄色面，那么程序就会出现如图11的提示，报错。

   图10 梁单元面的选择


   图11 梁单元面选择错误后的报错


三维模型中设置接触时内部面的选择

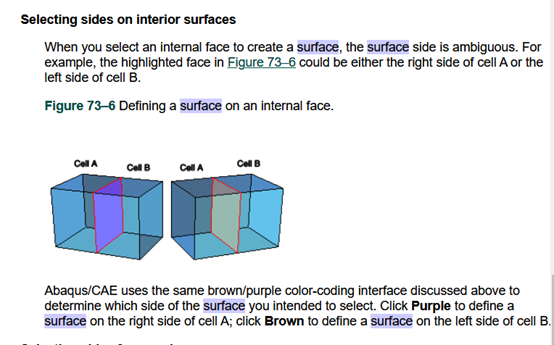

首先补充一个三维内部面的基本概念，我通过查阅官方文档，得到如图12的关于三维模型内部面的信息，原文链接http://wufengyun.com:888/v6.14/books/usi/default.htm。

   图12 三维模型内部面的解释


解释中说道，三维模型内部的面是比较难搞的，结合图中，这个面既可以是实体A的面也可以是实体B的面。其中选择了紫色就代表实体A三维面，选择了棕色就代表实体B的面。（这和我们的常识不太一样，我之前一直认为靠近哪一侧就是哪一侧的面，不知道你们之前是不是这么想的。现在大概可以这么理解，对于一个物体来说，它的面始终是在外侧的，要不为啥说面呢，面不就是外的意思吗。在结合上图，在实体A外侧的面不就是紫色的吗。）

下面开始我们的三维实例，此时我们以如图1所示的土体中测试桩基承载力为例。

桩长10m，直径1m，其中8m插入土体中；土体为25×25×25m的立方体。

接触中难的是选择土体的接触面。我们先对土体相应部位做分割，如图13所示。选择面时我们先把其中的桩所对应的位置隐藏掉，方便下一步的选择，隐藏后的桩孔如图14所示。

   图13 分割好的土体


   图14 隐藏后的桩孔

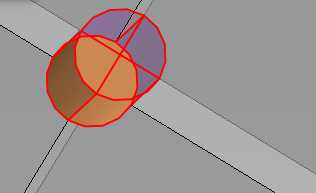

选择面时，按照我们上一节讲的逻辑，就是内部实体的面会被挖掉，所以我们要选择外面实体的面，但是外面实体的面反映到现实中就是棕色的面。结合图12你细品，假如我们要把图12中实体A挖掉，那么也就是说实体A连带的面也就会被挖掉，也就是紫色的面被挖掉了，留下来的就是棕色的面，所以设置接触时要选择没背挖下来的面，也就是图15中的棕色的面。

   图15 土中对应桩的面的选择（内部棕色，外部紫色）

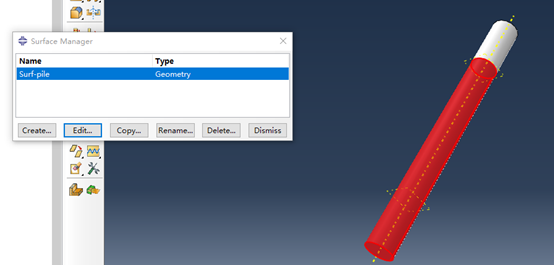

因为桩是插入到土体中8m，所以接触时桩基的面定义集合，选择桩下部8m的外面加底部的面。如图16所示。

   图16 桩基面的选择

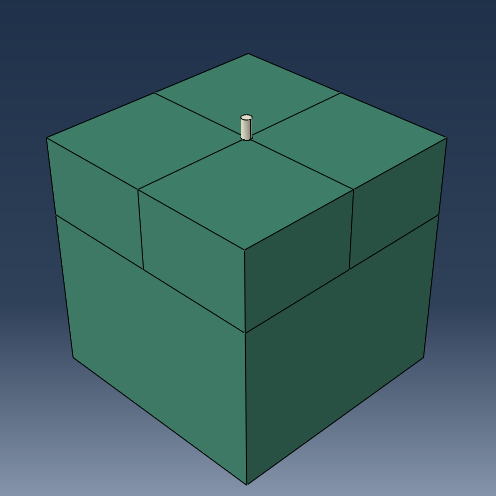

装配完如图17所示。

   图17 装配件

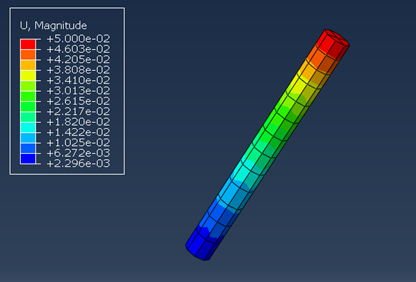

加载通过位移实现，其中桩顶位移0.05m，提交运算，得到结果图18。

   图18 桩基位移结果
