ABAQUS仿真中的内部接触定义技巧

以一个钢球穿透厚板材为例，简单说明定义内部接触的重要性。有错误恳请指正！！！！！！

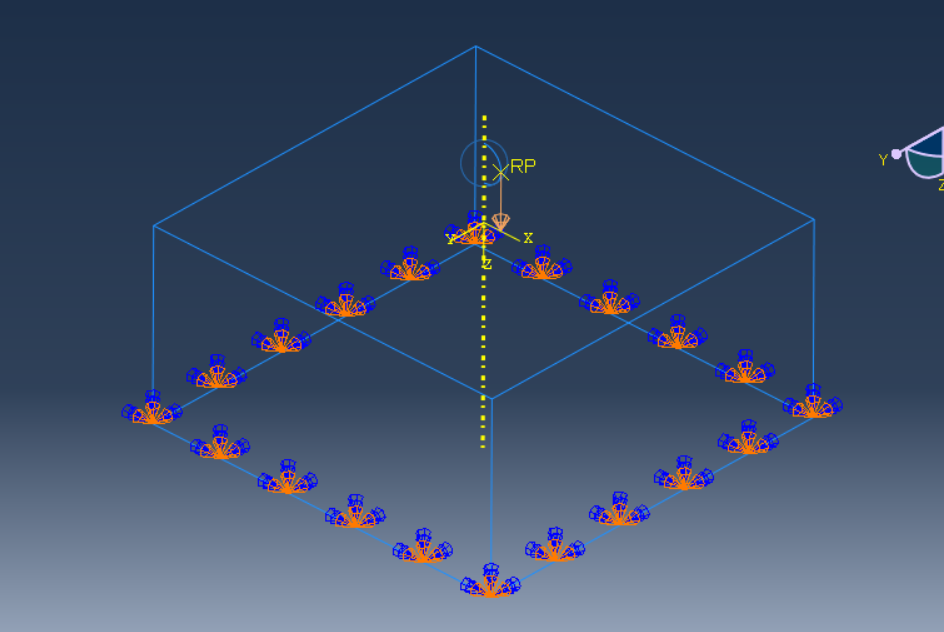

   载荷示意图


再定义内部接触时，需要将厚板在单元划分时所有单元面（包含内部单元面）创建为一个Surface，同时将球体表面设为一个surface.。在创建接触时，需要分别对表面进行接触对指定。

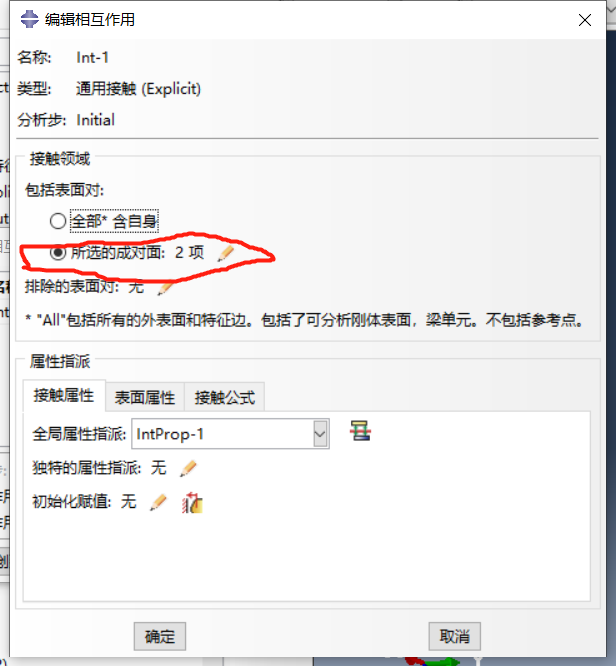

   通用接触


   定义接触对


这样当表面元素达到临界应变后删除暴露出来的新的元素表面将继续与钢球表面接触。

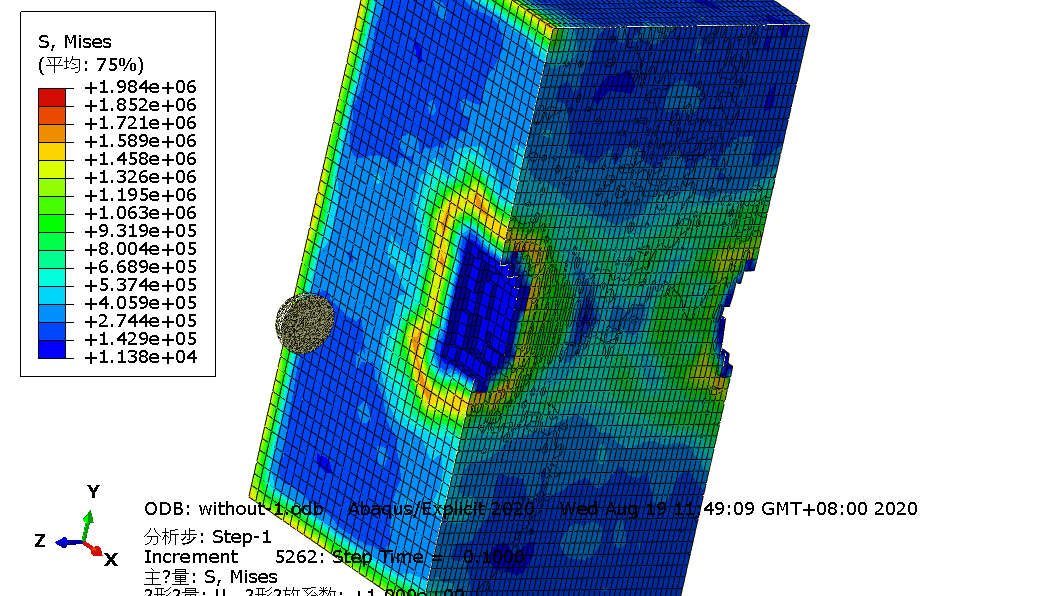

如下图所示，未定义内部接触的网格在表面网格失效删除后将暴露出来，但不与圆球作用，圆球直接“无视了”内部单元，只有前后表面附近的单元损伤。

   内部单元删除


   内部单元妹删除


从圆球的载荷比较则更为明显。

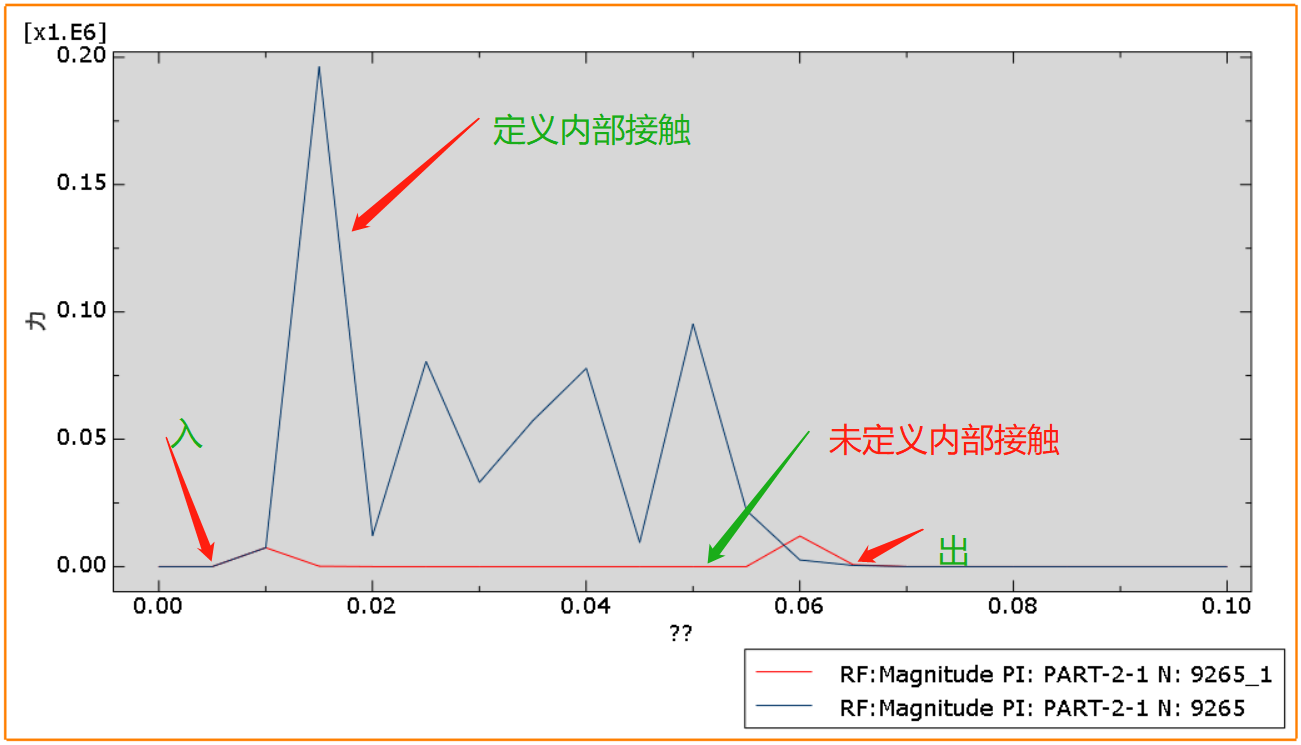

   载荷对比图


定义了内部接触的中间段载荷没有发生变化，且为零，是因为默认的通用接触只对物体表面的进行计算。而内部单元被无视，自然没有载荷。而定义了内部接触，内部裸露出来的元素表面都会和球表面发生碰撞，自然产生了载荷波动。由于输出点太少，这里只作为比较，没有进一步的研究。

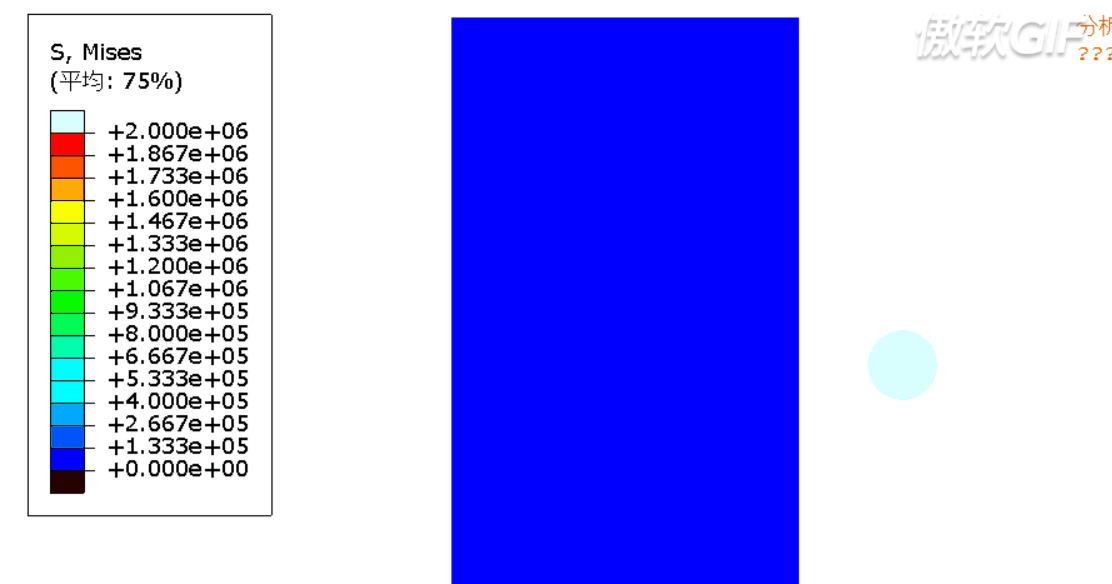

最后是穿透的动图。

GIF
