Abaqus仿真技巧：接触状态的巧妙运用

第一批原始老鼠在地球上出现时，应该料想不到，几千万年之后会出现一种统治地球的生物，对它们的后代十分厌恶，还发明了各种器械、药、陷阱以灭之后快。这其中就有一种捕鼠器：老鼠夹子，结构简单，操作方便。

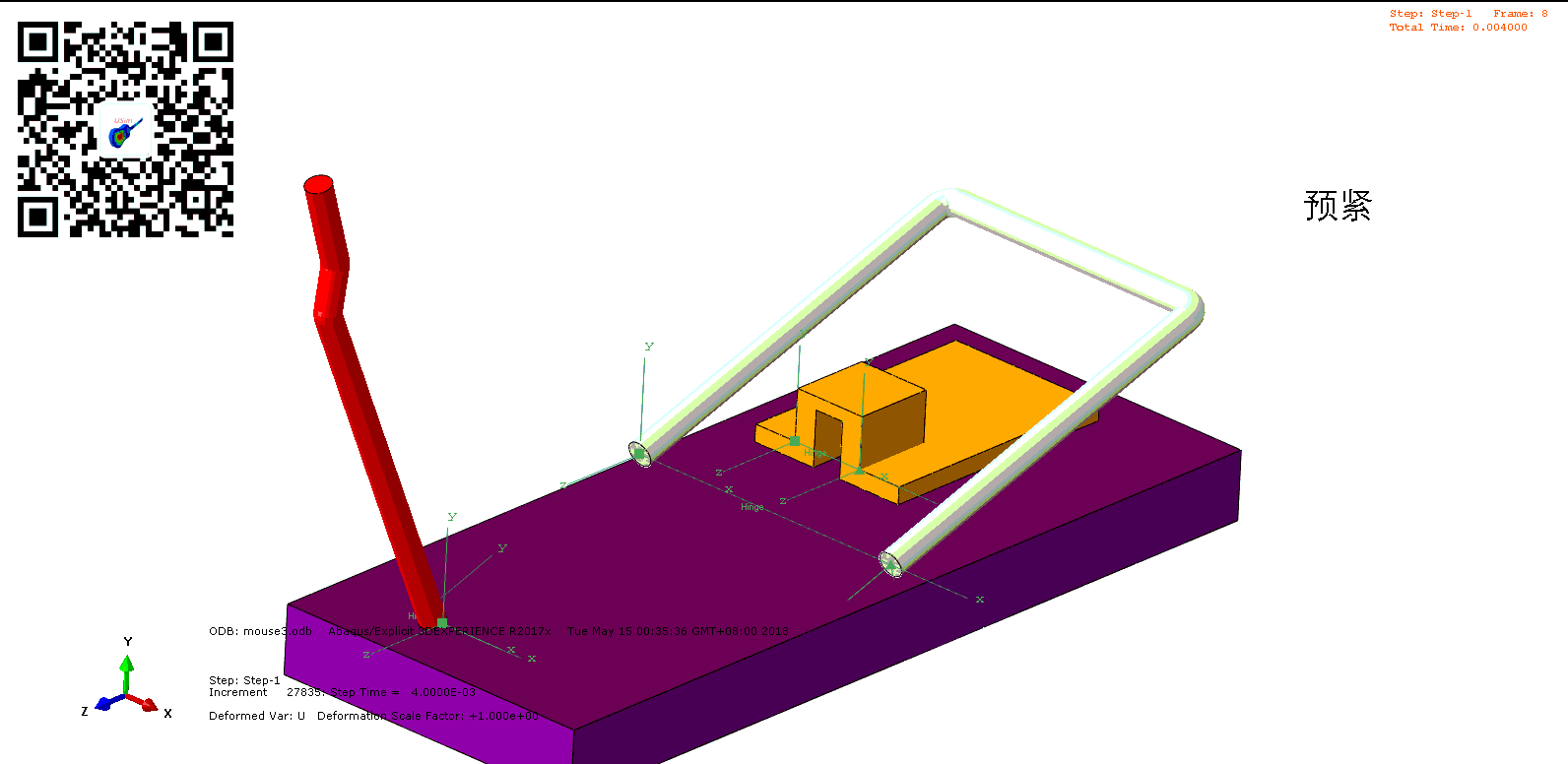

它的主要部分是：4-扭簧，8-夹子，9-固定针，10-触发器。通过Abaqus来建模，先获取预紧状态下的鼠夹，通过Hinge连接器的弹性属性来定义扭簧刚度，这个分析过程有一个关键技巧，即接触设置在第二个分析步才起作用，夹子、固定针与触发器达到预定的相对位置时激活接触状态，从而限制扭簧作用下夹子的反弹。

然后在外力触发下，固定针从限位孔释放，预紧的扭簧释放弹性势能，使夹子迅速反弹复位，这个过程是这样的：

这里设置了较大的扭簧刚度，因此铝管都被打变形了，计算表明夹子复位时间约为7ms。

油管上有人拿高速摄影机拍过老鼠夹子反弹的慢镜头，对于市面上一般产品，老鼠只有10ms左右的时间来判断发生了什么，并作出逃离动作，这对它们来说真的是个很大的考验，因为大部分老鼠的反应时间还没有达到这么短，资料显示，有些老鼠反应很快，但往往因为打掉鼻子流血过多而死。

要是没有老鼠，伦敦就不会闹鼠疫，牛顿那段时间也就老实待在三一学院了，不会跑到老家的苹果树下打坐，然后被一颗苹果砸到，顿悟出力学的无上正等正觉，那么今天的高中生也会轻松很多，所以，老鼠确实挺讨厌的是吧。

可是老鼠这东西很抗造，它们反应机敏、警惕性高，数量庞大且繁殖能力强，据说智商还不低，放眼人类历史，人鼠之战就是无休止的持久战争。
