自定义Abaqus材料库添加指南

在做一些模型的材料参数分析时不断地变化输入材料模型数据是比较复杂的,比如混凝土强度和钢材强度,因此我们可以在 ABAQUS中建立材料库,每次建模只需从材料库中直接添加对应强度的材料模型,会十分方便。



下面具体说说如何操作。



新建材料库


1、 在Property模块中先定义一些自己想要保存的材料模型,比如常见的混凝土和钢材材料等。

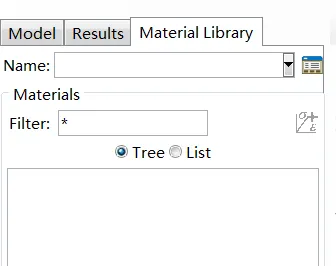

2、进入Property模块时,CAE界面左侧常用于显示模型树的一栏中会出现材料库 material library


3、点击name一行的材料库管理器material library manager ,弹出定义材料库的对话框界面



4、 点击create 定义新的材料库。输入材料库的名称,选择储存位置,位于abaqus的数据定义的目录下。点击OK,在上述的目录下会生成MyMaterialLibrary.lib文件,同时界面中Library Materials增加了新定义的材料库的总目录。

5、 点击add category ,可以分别添加concrete 和steel 的子目录。


分别在子目录下面可以点击左箭头,添加对应的材料。

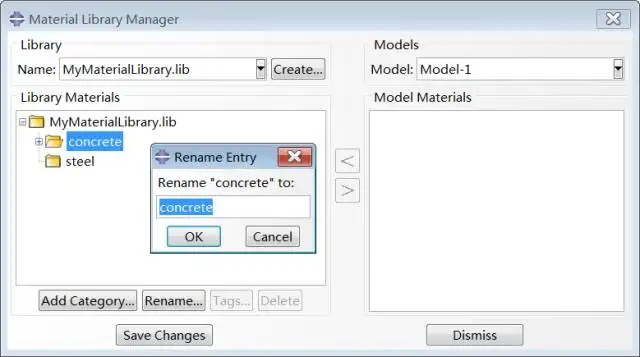

6、 点击rename可以重命名材料,点击Tags可对每个具体的材料模型添加标签说明。


7、完成定义后,点击save changes。此时完成了材料库的定义,如果需要再添加材料模型,打开材料库管理器,按照上述操作添加即可。




使用材料库


有了自己的材料库后,从材料库向CAE模型中导入材料模型有两种方法:


1、 使用时先进入Property模块,在材料库中选择需要添加的材料模型名称,比如C30,再点击应力应变关系的图标,就可以将该材料模型添加到当前模型中。

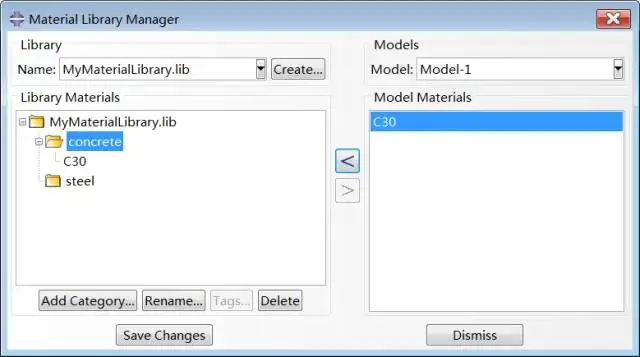

2、 进入property模块,打开材料库管理器,点击需要添加的材料,在model一栏选择模型名称,然后点击右箭头,就可将该材料添加到model-1模型的材料模块中。
