本节内容是对上节内容的一个补充。主要还是Abaqus建立塑性Plastic材料模型中子菜单的操作,下一节将从理论的角度去理解Plastic中各个参数和方法。关于本节内容中,关于温度相关的实验数据定义和场变量相关的定义操作基本一致,(如果适用,选择“使用温度相关数据”来定义依赖于温度的数据。标记为Temp的列出现在Data表中。如果适用,单击Number of field variables字段右侧的箭头,以增加或减少数据所依赖的场变量的数量。),以下忽略这部分重复描述。

1. 用屈服应力比定义率相关的屈服

屈服应力比定义

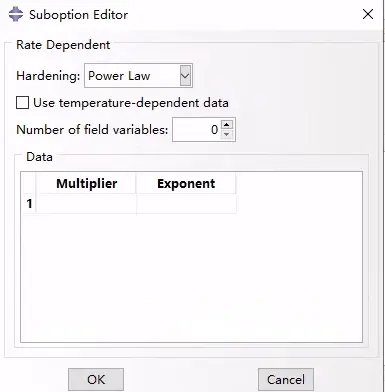

如果在硬化选项列表中选择了Power Law,则“Data”表数据:

第一种硬化方式

  • Mulitiplier 大小: Material parameter, D. 材料参数
  • Exponent 指数:Material parameter, n. 材料参数
  • Temp : Temperature. 温度
  • Field n Predefined field variables. 预定义场变量

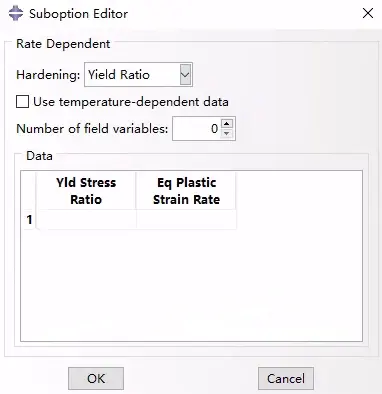

如果在硬化选项列表中选择了Yield Ratio,则“Data”表数据:

第二种硬化方式

  • Yld Stress Ratio :屈服应力比, R=σ¯/σ0
  • Eq Plastic Strain Rate : 等效塑性应变率 (或 可破碎泡沫模型对应单轴压缩时的轴向塑性应变率绝对值)

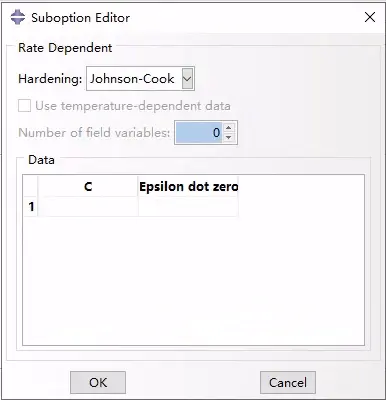

如果在硬化选项列表中选择了Johnson-Cook,则“Data”表数据:

第三种硬化方式

  • C : 材料常数C,它与温度和场变量无关。
  • Epsilon dot zero : 材料常数 ˙ε 0, 与温度和场变量无关。

2. 定义各向异性屈服和蠕变

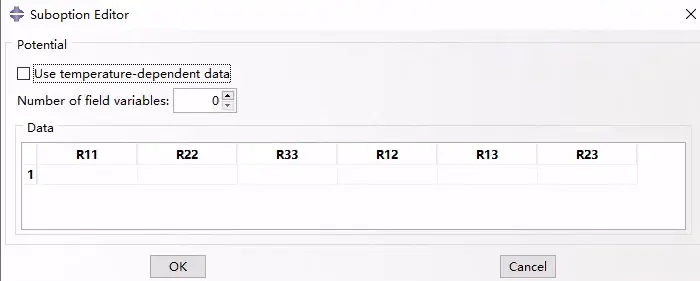

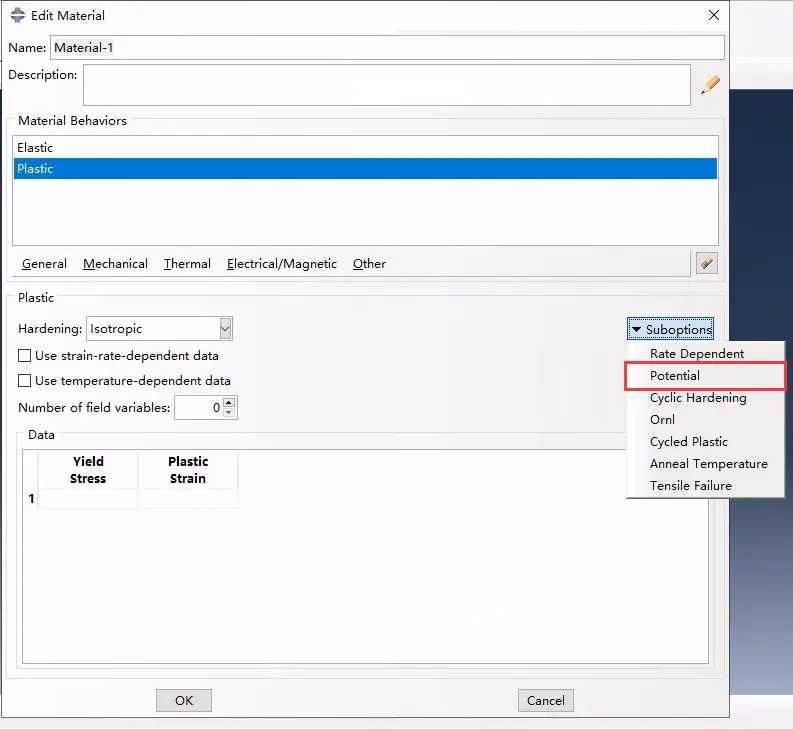

定义各向异性屈服和蠕变

在“数据”表中输入数据:

数据输入

  • R11, R22, R33, R12, R13, and R23 : 屈服或蠕变应力比.

3. 定义非线性 各向同性/运随动硬化模型 的各向同性硬化分量

各向同性硬化分量

关闭使用参数时:

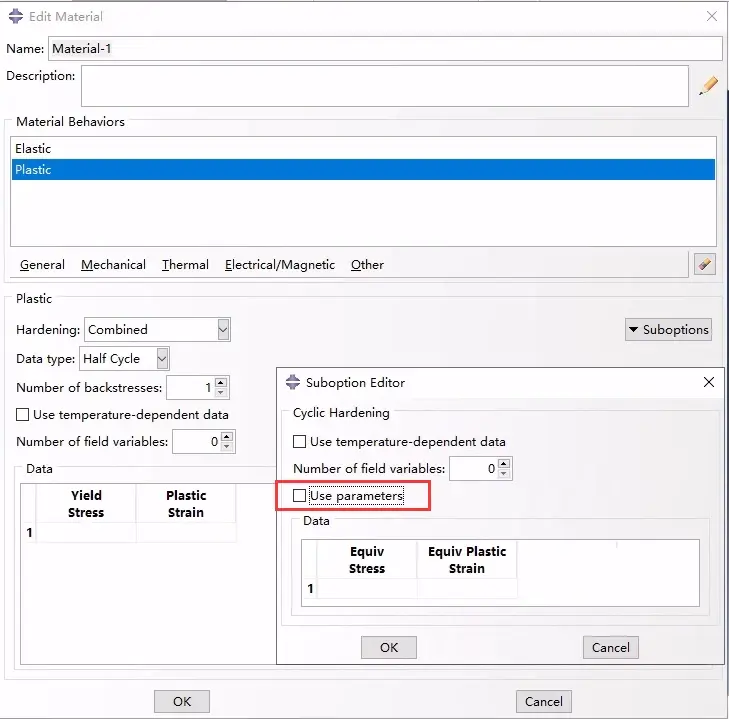

不使用参数定义

  • Equiv Stress :等效应力定义弹性范围的大小
  • Equiv Plastic Strain :等效塑性应变

打开使用参数时:

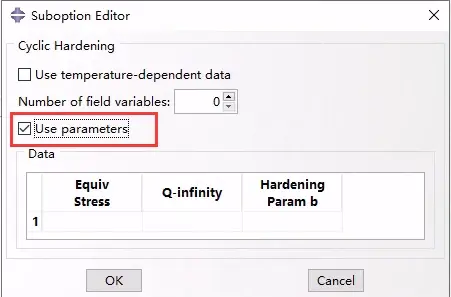

使用参数定义

  • Equiv Stress :等效应力定义了零塑性应变时弹性范围的大小
  • Q-infinity : 各向同性硬化参数, Q∞
  • Hardening Param b :各向同性硬化参数b

4. 采用美国橡树岭国家实验室(ORNL)的本构模型进行塑性和蠕变计算

Abaqus/Standard中的ORNL本构模型适用于标准NE F9-5T(1981)中规定的304型和316型不锈钢。本构理论解耦成速率无关的塑性响应和速率相关的蠕变响应,每一个都是由一个单独的本构律管辖。

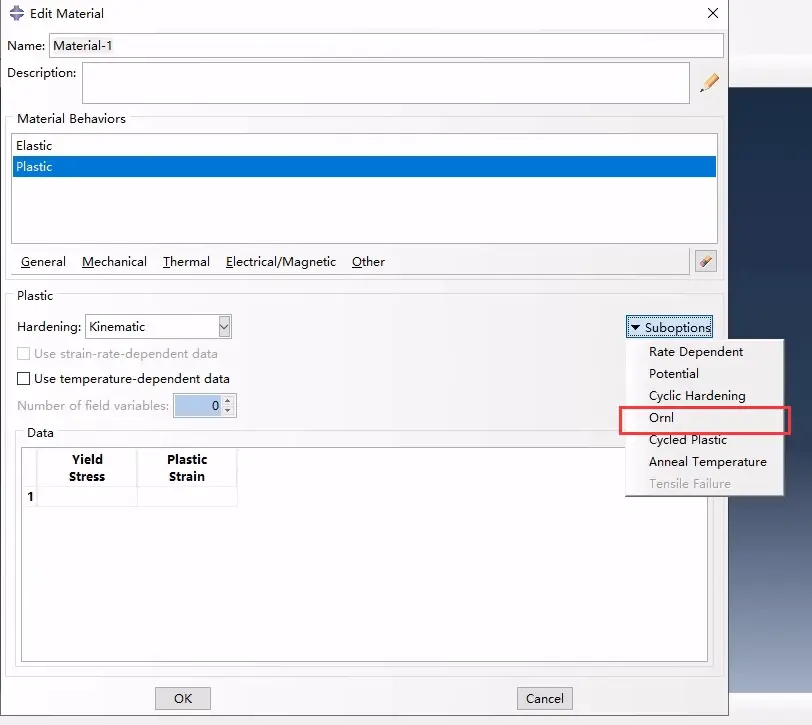

ORNL模型

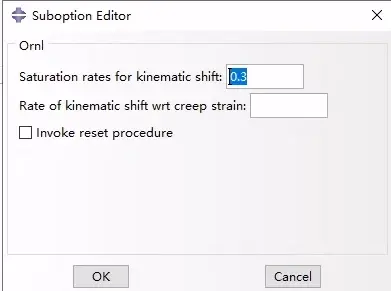

Saturation rates for kinematic shift:A值 该参数等于蠕变应变引起的随动变化的饱和率。该参数由标准第4.3.3—3节式(15)定义。默认值为0.3。设A=0.0使用1986年的标准修订版。

Rate of kinematic shift wrt creep strain :H值 该参数等于相对于蠕变应变的随动改变率。该参数由标准第4.3.2-1节式(7)定义。设H=0.0使用1986年的标准修订版。如果省略此参数,Abaqus将根据1981年版标准的第4.3.3-3节确定H的值。

如果需要,勾选Invoke reset procedure以调用可选的α,标准第4.3.5节中描述的重置过程。

5. 指定ORNL模型的循环屈服应力数据

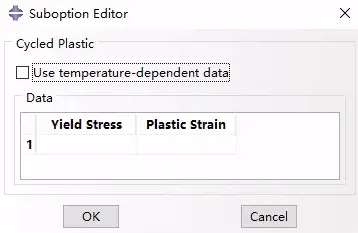

指定ORNL模型的循环屈服应力数据

然后输入屈服应力和塑性应变:

数据输入

6. 指定弹塑性材料的退火温度

当一个材料点的温度超过其退火温度时,Abaqus假定该材料点失去其硬化记忆。

指定弹塑性材料的退火温度

输入数据:

退火温度

  • Anneal Temperature :退火温度值 Θ

以上就是关于Plastic模块子菜单的操作与数据说明,你是否跟我一样对这部分内容有了一定的初步了解,从简单的操作学习全局上了解了Plastic中涉及的一些方面。那么接下来,就将从理论/力学基础的角度去真正的掌握各个硬化规律的计算方式吧~

cut-off

说明:本系列文章是up主边学边整理的,可以看作是学习笔记,存在的错误欢迎指出。
