设置Abaqus实体单元与壳单元接触关系的技巧

问题简介:

   当查阅实体单元和壳单元接触怎么设置时,有的资料显示用Tie绑定,有的资料显示用Shell-to-solid coupling,莫衷一是,因此自己决定搞清楚这两种不同的约束条件到底适用什么样的情况,这两种接触如图1所示。


   图1 Constraint中Tie和Shell-to-solid coupling


   这里先放上结论:Tie绑定适合壳单元中大尺寸与实体单元的接触情况;Shell-to-solid coupling适用于壳单元中厚度方面的面(选择中其实是壳单元的边)与实体单元的接触问题。具体分析如下:

接触关系-Tie绑定

   这种接触关系适用于壳单元的大面。例如,三维壳单元外观显示上是厚度很小的一个薄片,那这个大面就是我们看到的薄片的面。如下图所示,我将薄片划分了两部分,大面薄片方向,如图2红色所示。而壳单元的小面显示时就类似于一条边,因为壳单元是有厚度的,该厚度方向为壳单元的法向,因此实际中壳单元的边是一个宽度为厚度大小的小面,如图3所示。


   图2 壳部件的大面



   图3 壳部件的小面


   设置案例对该种接触进行检验,具体工况如图4所示,左端全约束,然后壳单元的一般与实体单元Tie接触,另一端悬空加荷载。计算结果如图5所示,实体单元应力结果如图6所示。通过观察我们发现分析的结果还是比较符合预期的。


   图4 计算案例



   图5 整体计算结果



   图6 实体单元应力结果


   而当我尝试将接触关系改为Shell-to-solid coupling时,弹出错误提示,说该接触只能用在壳单元的边上,无法进行设置。因此,当大面与实体单元接触时,应该选用Tie绑定而非Shell-to-solid coupling。

接触关系-Shell-to-solid coupling

   这种接触关系适用于壳单元的小面。而壳单元的小面显示时就类似于一条边,因为壳单元是有厚度的,该厚度方向为壳单元的法向,因此实际中壳单元的边是一个宽度为厚度大小的小面,如图3所示。关于Shell-to-solid coupling这种接触关系帮助文件给出的例子如图7、8所示,仔细观察我们就会发现这些例子都会有一个共同的特点,即都是由壳单元的边(而非壳单元的大面)与实体单元建立的接触关系。


   图7



   图8

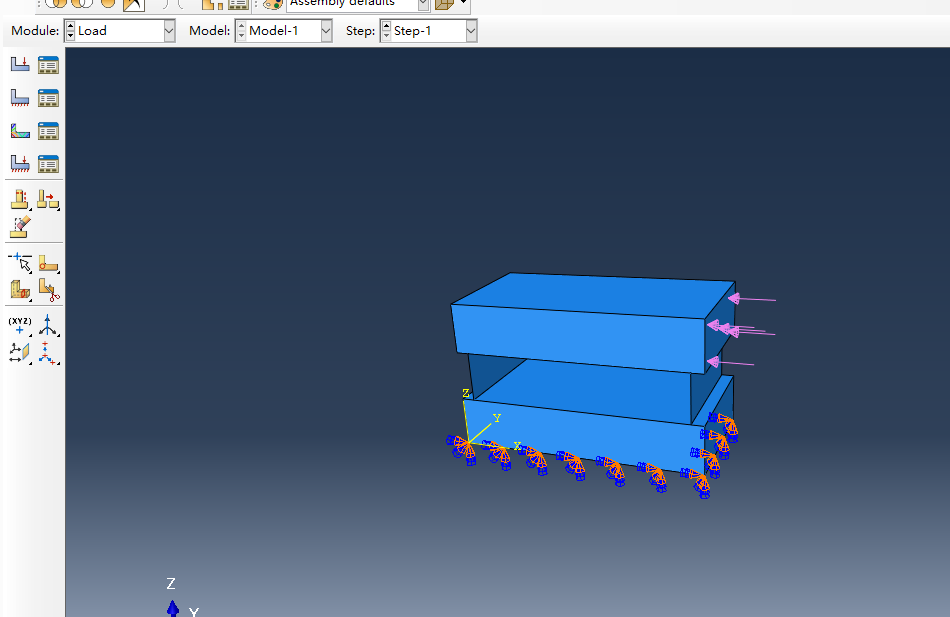

   根据上述假设做了如下计算案例,两个实体单元,两个壳单元,壳与实体均建立接触关系,本案例中共4个Shell-to-solid coupling接触关系。案例中最底面全约束,上部实体单元受到X方向的均布荷载。计算结果如图10所示,实体单元应力结果如图11所示。计算结果符合预期,建模过程可行。


   图9 案例2



   图10



   图11


而在案例2中将接触关系设置为Tie时,将会报错,不收敛,查看原因是在X方向出现了无穷大的位移,因此得出结论在壳单元的小面不可用Tie接触。

结论

   Tie绑定适合壳单元中大尺寸与实体单元的接触情况;Shell-to-solid coupling适用于壳单元中厚度方面的面(选择中其实是壳单元的边)与实体单元的接触问题。


免责声明:本文系网络转载或改编,未找到原创作者,版权归原作者所有。如涉及版权,请联系删
