abaqus 两大类单元：finite element 和 rigid body 。

• finite element is deformable.
• rigid body is umdeformable,


A. finite element

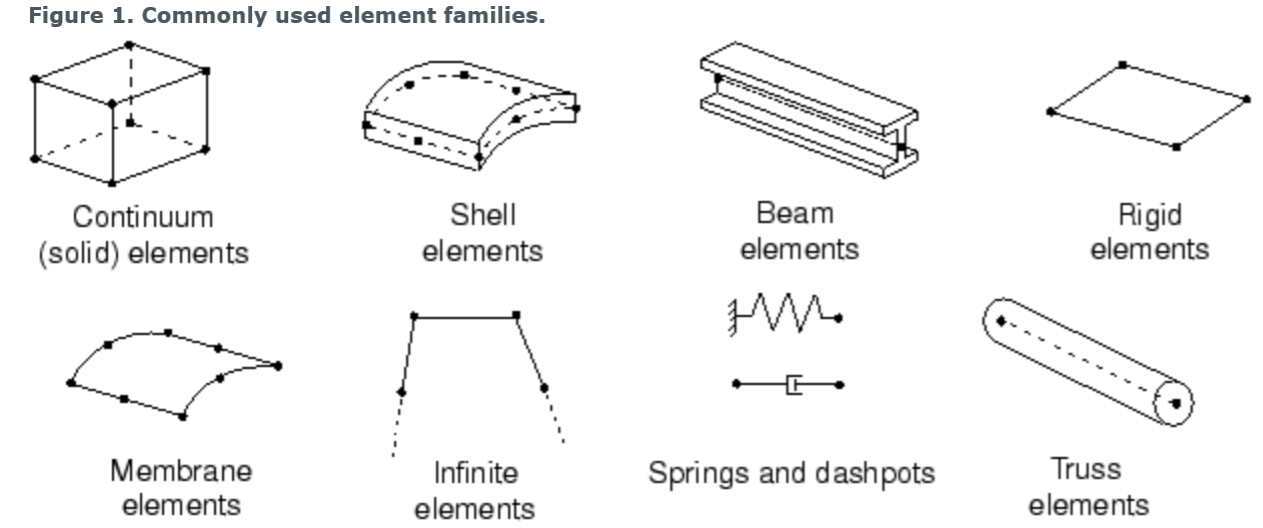

abaqus 有庞大的单元类型库，并且abaqus /explicit的单元库是abaqus/standard 的子集。

DOF of Elem

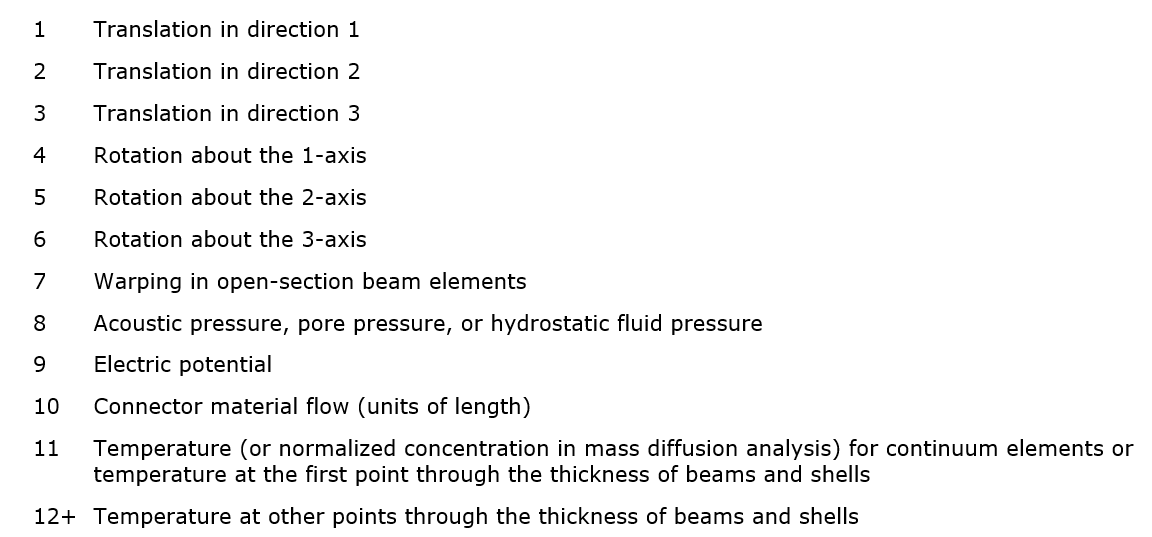

不同的单元类型有不同的自由度，如：stress/displacement analysis的单元为translate /rotation dof; heat transfers analysis 的单元自由度为 Temperature ;

如果不指定单元orientation ，那就会默认取global system 作为1- 2- 3- axis;

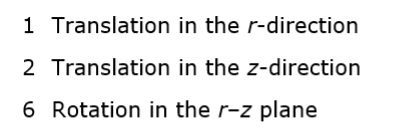

对于轴对称单元：

r direction 对应 1-axis

   z direction 对应 2-axis

Order of Elem

Standard ：广泛支持一阶和二阶单元

   Explicit : 只支持一阶单元(除了Quad Beam,Quad Tet,Modify Tet/tri)

Formulation of Elem

formulation 是和单元行为的数学理论有关的；

   如果不采用adaptive mesh :

• 拉格朗日描述：材料和单元关联，并且不能流过（穿透单元的边界），一般用于描述固体力学
• 欧拉或粒子描述：单元在空间中固定，材料在其中流动，可以穿透单元边界，一般多用于计算流体力学

Abaqus/standard 可以用欧拉单元来模拟对流传热。自适应网格结合了纯拉格朗日和欧拉分析的特点，并允许运动的元素是独立的材料。

为了适应不同类型的行为，Abaqus某些单元族包含了几种不同形式的元素。例如，shell element系列有三个类：适合于一般shell分析的，针对薄壳的，针对厚壳的。

abaqus 的单元不仅有standard formulation ,还有 alternative   formulation. assign elem type 的时候就可以选择。比如C3D8是标准的formulation，C3D8R/C3D8H是alternative formulation。

abaqus 有些formulation 可以求解多物理场耦合问题，比如C3D8T，具备mechanical and thermal 的自由度，即可以用于求解热力耦合问题。

Integration

Abaqus的数值 技术 可以对每个单元体积上的各种量进行积分。对大多数的单元，abaqus 可以用高斯积分求出单元积分点上的value.

abaqus 还可以决定积分是完全积分还是缩减积分，这对求解 精度  有着很大的影响。使用缩减积分的单元，一般以R或RH结尾。例如，

   + CAX4:4 节点，完全积分，线性，轴对称，固体单元。

   + CAX4R：则是CAX4的缩减积分版本。

ABAQUS/STANDARD 求解器支持完全积分和缩减积分的单元。

   ABAQUS/EXPLICIT求解器只支持缩减积分的单元（也有一些例外）

A.1 continuum element

一般来说，continuum elem 可以对任何geometry建模，承受任意载荷。abaqus有stress/displacement,nonstructural, coupling field continuum elem。

continuum element name：

• 开头字母是C
• 第二第三个字母:


3D continuum element 可以是hexahedra (bricks), wedges, pyramids, or tetrahedra.
尽量使用六面体或者二阶四面体单元，一阶四面体单元C3D4 使用的是简单的，常应变的formulation，需要更高的网格密度才能得到精确解。

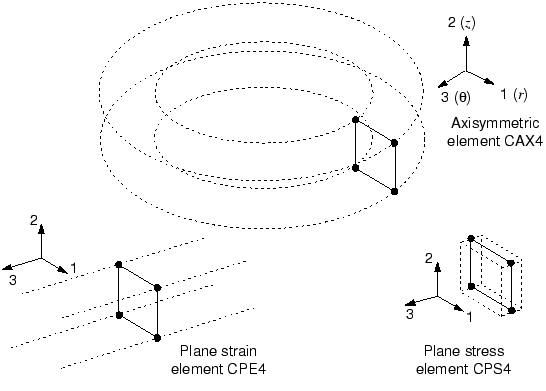

2D continuum element 有三角形和四边形。abaqus 有多种的2D continuum element 用于不同的out of plane behavior

• plane strain elem assume : out-of plane strain ( ϵ 33 \epsilon_{33}
