Abaqus壳单元建模分析实战指南

前几天突然需要用到Abaqus的壳单元，本以为会和ANSYS似的，直接修改单元类型即可，自己试了试发现完全不是这回事儿。没办法网上查了查，居然没有Abaqus壳单元方面的实际操作，大多都是说壳单元的结果输出之类的，看来笔者真是知道的太少，无奈之下还是只能自己试。

Abaqus的壳单元做分析在单元类型里面无法直接定义，而是通过材料属性进行赋予的，但是材料属性赋予的时候还得和模型的类型有关。下面大致说一下Abaqus用壳单元做分析的过程。

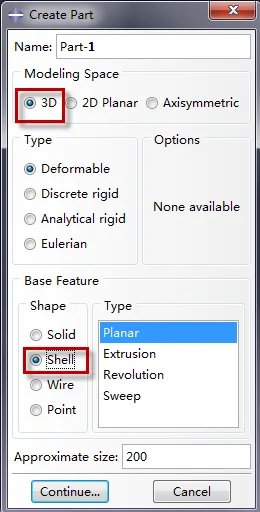

如图1所示，建立Part时需要指定part类型，笔者想建一个平面，有厚度，用壳单元赋予厚度。那么Modeling Space必须是3D，如果选了2D那么就无法赋予壳单元属性，虽然建模的时候确实只是建一个平面，但是还是3D，这个理解起来就只能是考虑有厚度，壳单元模型代表的还是3维实体模型。这个和ANSYS的概念还真不一样，ANSYS没这么绕。

图1

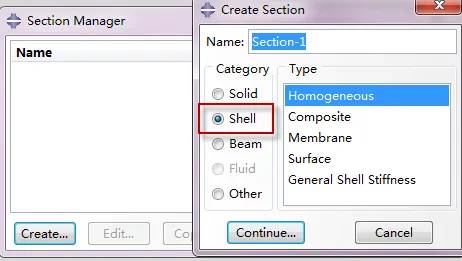

之后建立了一个平面矩形，进入材料模块。添加一个材料属性后，需要创建一个Section，如图2所示。

图2

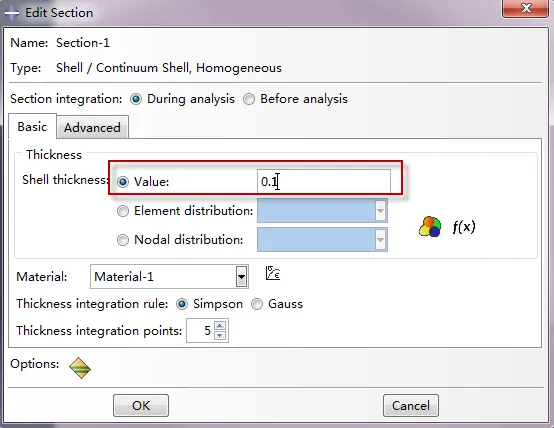

Section的Category指定为Shell，点击Continue后，如图3.

图3

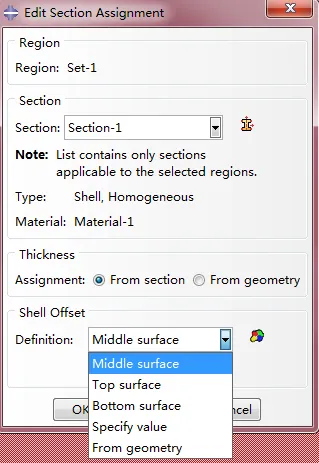

图3中的Value指定壳单元的厚度，之后给模型赋予建立的Section，如图4所示。

图4

其中的Shell Offset下面有五个选项，这个意义很好理解，壳单元厚度的定义方式，中面底面顶面等。

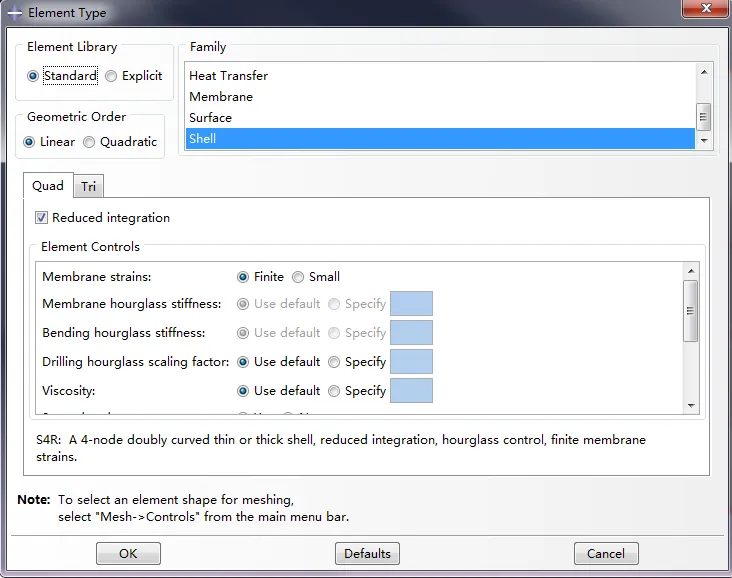

再到Mesh模块下面，即可发现有壳单元选项Shell，如图5所示。

图5

Abaqus的壳单元类型S4R(缩减积分单元)，还可以通过Quadratic指定为二次单元S8R。

再往后的过程就和其他一致，不作赘述。
