ABAQUS复合材料建模插件CM TOOL2.0 GUI界面介绍

1.插件介绍

插件名为CM TOOL,本插件件基于Python结合ABAQUS二次开发,实现复合材料几何模型的建快速建立。


2.使用方式

采用GUI交互界面的方式,简单快捷。

ABAQUS复合材料建模插件CM TOOL2.0(GUI界面)的图1



3.基本功能

①随机算法选择

可以实现仅在模型内部生成颗粒/纤维,或者实现边界的周期性分布。

ABAQUS复合材料建模插件CM TOOL2.0(GUI界面)的图2



②不同形状和大小

目前支持圆形、椭圆、多边形(<9)和定向纤维的生成。其中圆、椭圆、多边形可选择大小相等或者大小在一定范围内,纤维可以选择长径比相等或在一定范围内。

ABAQUS复合材料建模插件CM TOOL2.0(GUI界面)的图3



③不同疏密控制

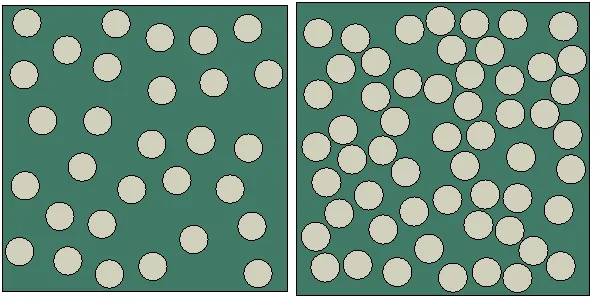

疏密程度预设为5个等级,最疏为1,最密为5。

ABAQUS复合材料建模插件CM TOOL2.0(GUI界面)的图4



④由二维拉伸为三维

可生成由二维模型拉伸成的三维模型。

ABAQUS复合材料建模插件CM TOOL2.0(GUI界面)的图5



4.注意事项

③目前仅支持二维模型和由二维拉伸成三维的模型;

④仅用于生成几何模型;

⑤具体使用见下列视频,或加Q交流群:732689335

⑥使用说明视频:


5.修复更新内容

①低版本也可以使用16-20均可以,测试可用;

ABAQUS复合材料建模插件CM TOOL2.0(GUI界面)的图7



② 更新后的插件可以选择生成一个Part(纤维和基体作为不同的cell)或两个Part(纤维与基体为两个不同的part);

ABAQUS复合材料建模插件CM TOOL2.0(GUI界面)的图8



生成一个Part,不同cell

ABAQUS复合材料建模插件CM TOOL2.0(GUI界面)的图9

两个part

ABAQUS复合材料建模插件CM TOOL2.0(GUI界面)的图10
