Abaqus节点重新编号的高效方法

有很多人节点不会重新编号,在添加弹簧的时候经常由于节点比较多,而又不会子程序,这个时候把节点重新编的有规律,添加弹簧就可以在excel中处理后再复制到inp中,具体操作如下:


先建立好模型,生成inp

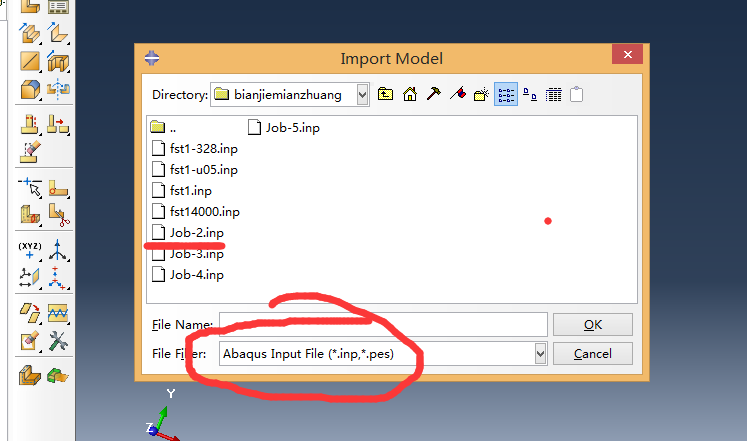

再重新导入刚刚生成的inp,

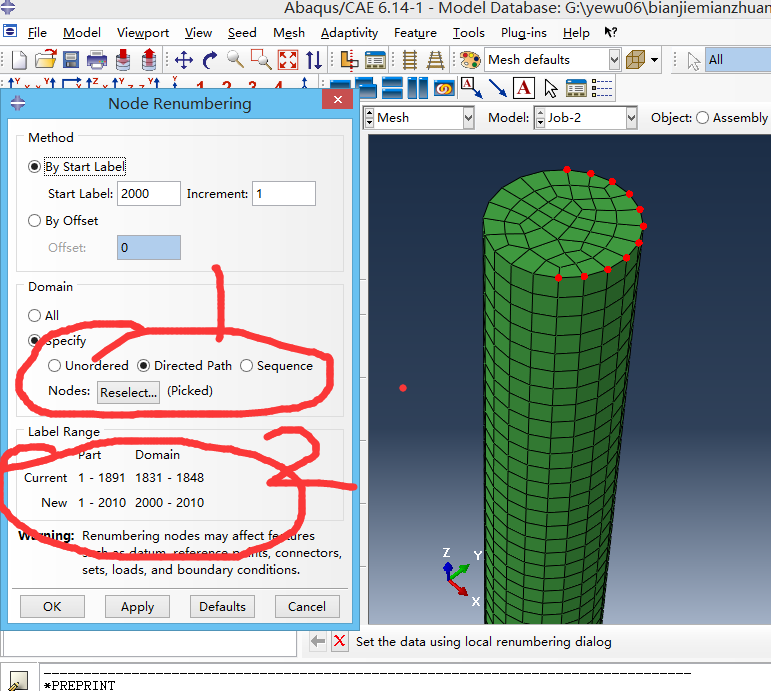

然后进入mesh模块 1,2 3 可以看到node中有renumber,进入




1中的起始编号是你要重新编的一系列节点的起始编号,它要大于所有节点最大编号,不能小,




1选择路径不一样,自己按路径选,也可以按顺序一个点一点选取,图中高亮点是要重新编号的点,新节点编号为2000-2010,旧节点编号为1381-1848(不一定是连续的),基本大功告成
