确定Abaqus高斯热源中心点的位置方法

摘要:

abaqus的高斯热源网上有很多例题,能够运行,但是并没有讲的太详细。我用自己的模型,稍作修改就发现加载的位置不对了,所以来研究一下热源的中心位置(x0,y0,z0)的定义方法。这里使用surface flux进行研究。

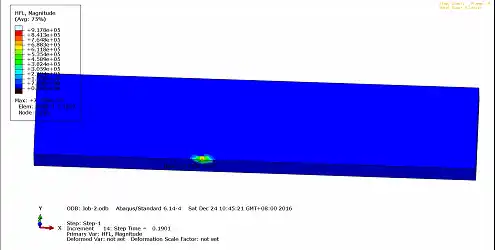

test 1:加载面选择XOY平面,x0=0,y0=0。建立part时,长方形的一个角为坐标原点。

abaqus高斯热源中心点的位置的图1



test 2:加载面选择XOY平面,x0=0,y0=0.07,y向总长度为0.14




test 3:现在想要热源从上往下移动,也就是沿着y轴负方向。除了给定速度为负值以为,初始位置改为(x0=0.03,y0=0.14)。x0.03时为了查看结果方便,y向总长度为0.14



test 4:之前的测试都有一个容易被忽略的前提,我们建模的时候长方形的左下角为坐标原点,重新建立一个模型,使得长方形最下面一条边的中点为草图的坐标原点。



结论:热源施加的初始位置和两个因素有关

  • 1、建模的时候草图的原点
  • 2、子程序中的坐标x0,y0。这个点是相对于草图中的原点的位置。也就是说当草图坐标原点在模型之外时,选择(x0=0,y0=0)时看不到加载效果的。
