Fesafe与Abaqus联合仿真:随机振动分析

1. abaqus导入inp文件,进行谐响应分析


2. 创建第一个载荷步,进行模态分析

abaqus与fesafe随机振动联合仿真的图2

abaqus与fesafe随机振动联合仿真的图3



3.设置要计算的模态阶数(一般要覆盖到要计算谐响应扫频范围的1.5倍)。模态场输出勾选应力和变形(S、U)

abaqus与fesafe随机振动联合仿真的图4

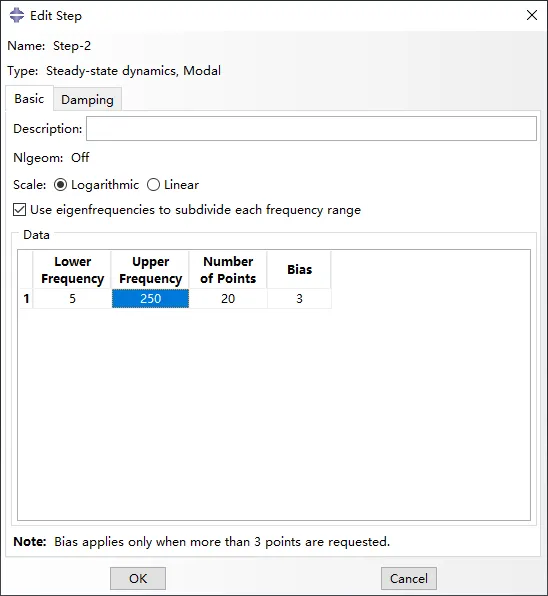

4.创建第二个分析步step2,采用模态叠加法进行谐响应分析,设置扫频范围和结构阻尼系数。若是分析随机振动分析三个方向,则需同样的方法再创建另外两个分析步step3和step4。

abaqus与fesafe随机振动联合仿真的图5abaqus与fesafe随机振动联合仿真的图6abaqus与fesafe随机振动联合仿真的图7

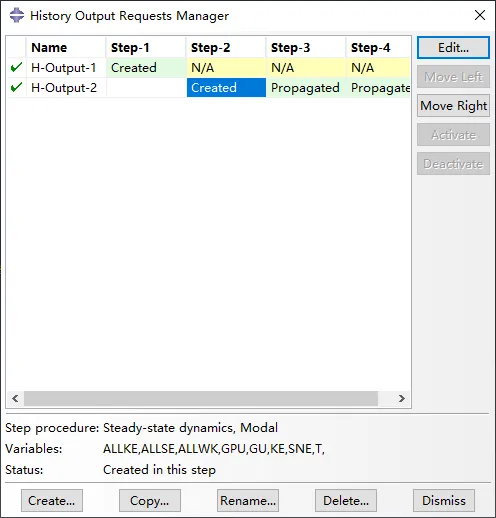

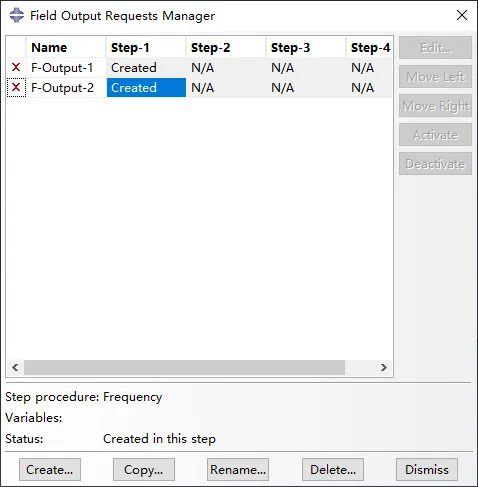

5.谐响应输出设置,可以关闭场输出,设置历史输出勾选GU和GPU

abaqus与fesafe随机振动联合仿真的图8abaqus与fesafe随机振动联合仿真的图9abaqus与fesafe随机振动联合仿真的图10

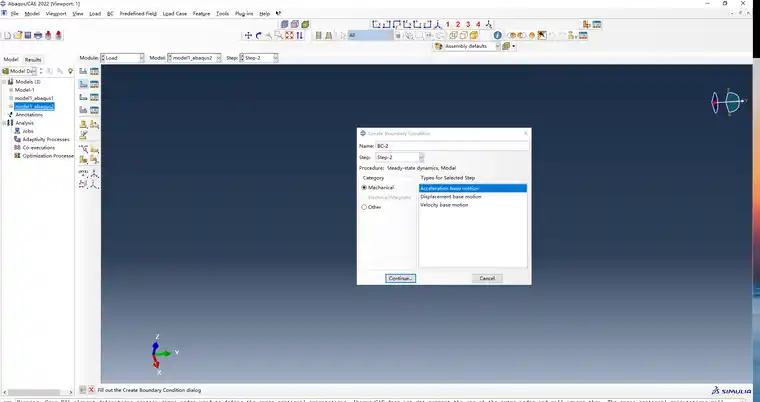

6.设置载荷,这里我需要计算的是加速度载荷,可根据自己的实际要求添加集中力还是加速度载荷,为方便计算最好添加为单位载荷,每个方向的载荷加到对应的分析步。

abaqus与fesafe随机振动联合仿真的图11

abaqus与fesafe随机振动联合仿真的图12

abaqus与fesafe随机振动联合仿真的图13



7.提交分析计算,另外还需要单独进行一个模态分析,得到计算结果

abaqus与fesafe随机振动联合仿真的图14

abaqus与fesafe随机振动联合仿真的图15

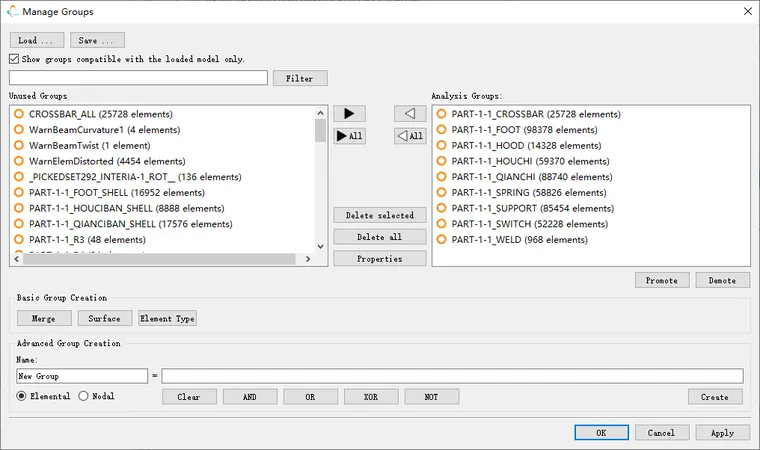

9.通过fesafe进行随机振动疲劳分析

abaqus与fesafe随机振动联合仿真的图16

abaqus与fesafe随机振动联合仿真的图17



10.其中功率密度文件为PSD格式,可用记事本编辑,格式如下。

abaqus与fesafe随机振动联合仿真的图18



确定单位

abaqus与fesafe随机振动联合仿真的图19

abaqus与fesafe随机振动联合仿真的图20

abaqus与fesafe随机振动联合仿真的图21

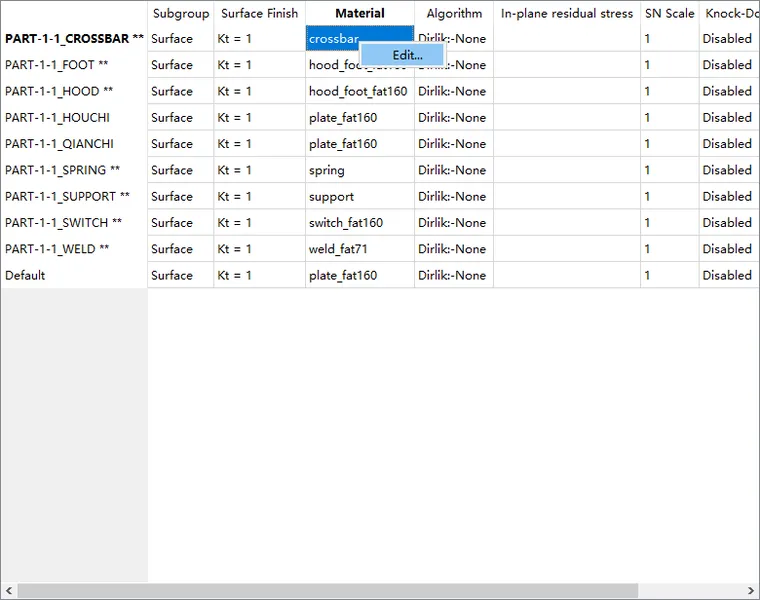

赋予材料属性

abaqus与fesafe随机振动联合仿真的图22



提交分析计算,计算结果为结构的实际寿命

abaqus与fesafe随机振动联合仿真的图23



若要计算安全系数,输入设计寿命,计算结果为安全系数

abaqus与fesafe随机振动联合仿真的图24
