Abaqus Geometry插件:三维几何体快速建模(线条/圆柱等)

1. Wire Geom模块

Wire Geom模块:在长方体内部创建线几何,可控制线条的长度范围和两线条之间的最小距离。

Wire Geom模块用户输入界面如下:

基于abaqus的三维几何体建模插件(线条/圆柱/椭球/球体)--Abaqus Geometry的图1

图1.1 Wire Geom模块用户界面



2. Cylinder Geom模块

Cylinder Geom模块包括:在长方体内部创建圆柱,可控制圆柱的长度范围、半径及圆柱之间的最小距离。

Cylinder Geom模块生成长方体边界模型的用户输入界面如下:

基于abaqus的三维几何体建模插件(线条/圆柱/椭球/球体)--Abaqus Geometry的图2

图2.1 Cylinder Geom模块用户输入界面



3. Ellipsoid Geom模块

Ellipsoid Geom模块:在长方体内部创建椭球,可控制椭球的长短轴和椭球之间的最小距离。

Ellipsoid Geom模块生成长方体边界模型的用户输入界面如下:

基于abaqus的三维几何体建模插件(线条/圆柱/椭球/球体)--Abaqus Geometry的图3

图3.1 Ellipsoid Geom模块用户输入界面

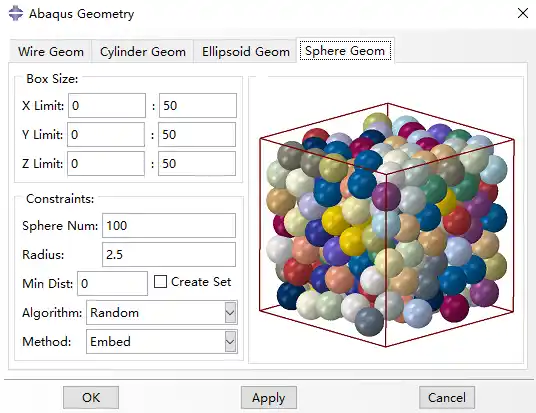

4. Sphere Geom模块

Sphere Geom模块:在长方体内部创建椭球,可控球的半径和球之间的最小距离。

Sphere Geom模块生成长方体边界模型的用户输入界面如下:

基于abaqus的三维几何体建模插件(线条/圆柱/椭球/球体)--Abaqus Geometry的图4

图4.1 Sphere Geom模块用户输入界面
