Abaqus三维晶体塑性建模插件：Voronoi泰森多边形晶格创新

插件介绍

AbyssFish Voronoi2D&3D 3D V3.0 插件可对Abaqus内已进行网格划分的部件（Part）生成Voronoi泰森多边形区块。插件可对任意形状的二维或三维部件、任意特征（实体或壳）、任意单元形状进行指派Voronoi晶格，可设置晶格数量等参数。可用于Abaqus晶体塑性有限元、非均质晶格、多晶体、三维Voronoi等模型构建及研究。

模型说明

插件采用离散(背景网格)Voronoi模型生成，对单元（Element）进行集（Set）划分，实现二维及三维Voronoi晶格。

插件建立的单元集模型，可方便用户进行材料及截面的指派，以实现非均质材料、材料各向异性、随机晶体取向等模型。

插件支持包含六面体及四面体在内的所有单元类型。

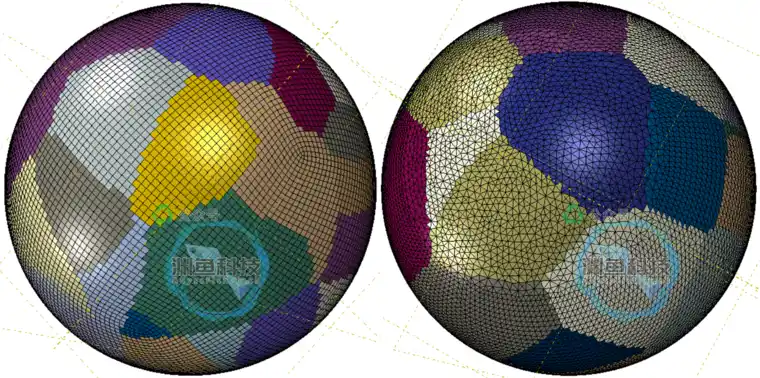

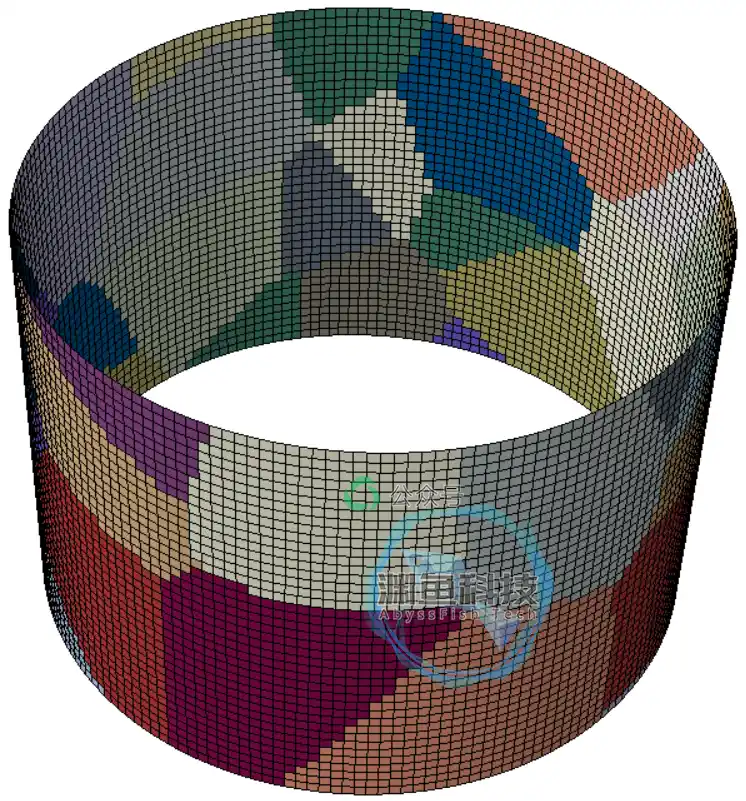

插件可用于二维模型、三维实体模型、三维壳模型等。

注意，插件仅可对已划分网格的部件使用，并未指定材料属性、分析步、相互作用、载荷等，此部分内容需要用户根据模拟内容自行设置。

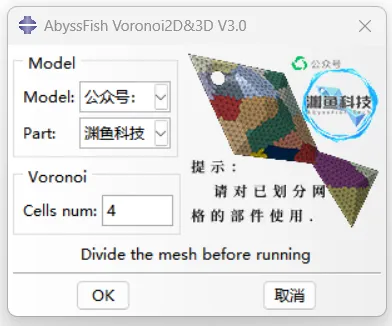

参数说明

Model、Part：选择需要进行晶格划分的模型及部件，部件需首先进行网格划分。

Cells num：生成的晶格数量。对于形体较为复杂的模型可能会出现空Set，既不包含单元的Set，会导致实际生成的晶格数量略小于指定数量，但不会对后续模拟产生影响。

适用版本

插件可运行在Windows10、11系统上，支持Abaqus2024及以上版本。如需Abaqus2023及以下版本的插件可查看：https://www.jishulink.com/post/1790098

更新日志

2024/04/10  V3.0

1、适配Python3及Abaqus2024以上版本；

2、优化插件界面及提示；

3、优化许可认证。

说明提醒

插件需要注册，注册完成可永久可用，售价为单机许可的价格，购买后请联系QQ：1135122921或微信：AbyssFish_LJR获取许可证。

本文发布前购买过本插件低版本的用户可凭借购买凭证及许可信息免费升级到当前版本。
