Hello，大家晚上好。今天是2020-12-06，周日。昨天听更了一天，懒了一把，最近一直在看电影，好电影是真的精彩，大呼过瘾。昨天又把我最喜欢的一部爆裂鼓手看了一遍，在b站看的，但是跟我以前看的不一样，上b站之后中文字幕翻译的不够地道。原因是在爆裂鼓手里，演员极度炸裂的情感抒发下，是源于对语言的把控，让人感觉到非常的真实，说直白点，就是电影的炸裂的场景都是要说脏话的。但是上了这些大平台之后，你懂得，翻译的肯定不敢那么到位了，回头我把以前的资源分享给大家，那个版本翻译的好。力荐。
开场白说完了，开始今天的内容吧。上一期我们分享了关于2D多晶体建模的脚本，我本以为大家可能都用不上，但是出乎意料的事还是有粉丝需要的，因为上次那个二维的脚本没写好，本来是打算今天完善一下的，然后有粉丝给我留言说想让我出一期关于赋予晶粒随机取向的脚本，刚好我就在这里一并说了。
当然了，如果你不用上多晶粒的建模，你也可以当个例子做一下，保不齐你以后就需要了呢对不对，收藏一下以后学当然也是可以的啦。
首先说一下上次写的哪里不好，不知道大家发现没，我也就不卖关子了，直接说了。

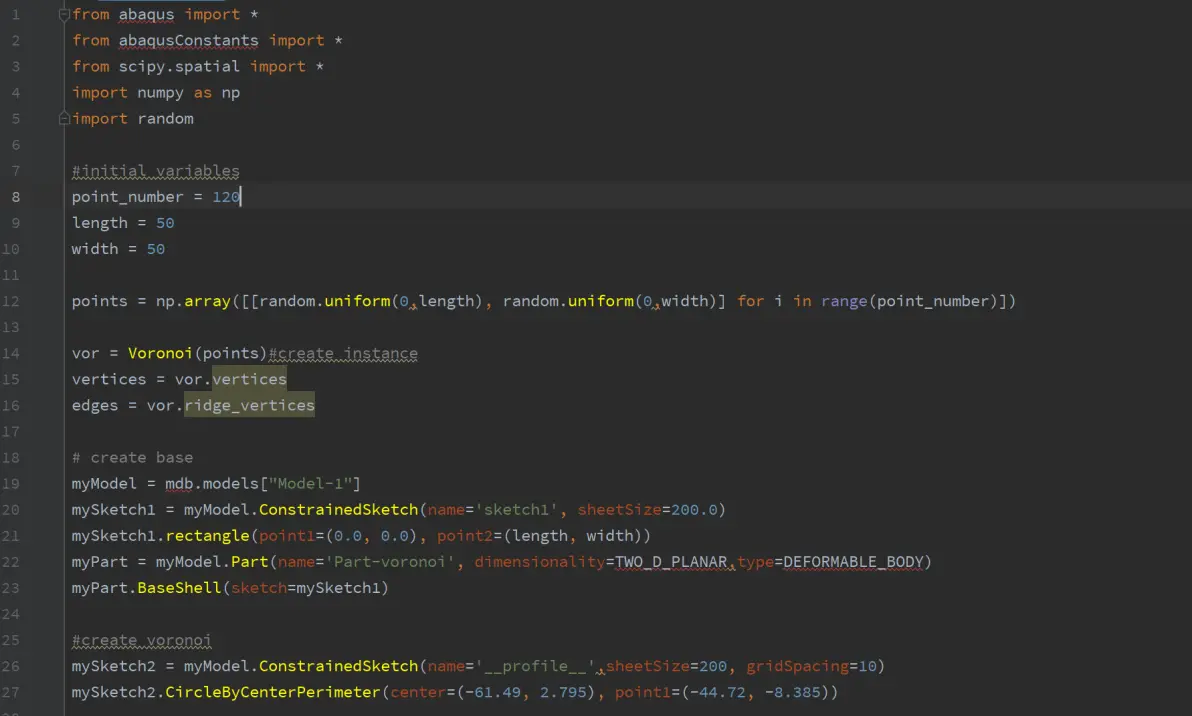

就是这一句，我当时在布置局部种子点的时候，范围是高出基体长款的1.3倍的，为什么要这么做，我给大家解释一下。我把这句改一下，去掉1.3的倍率，让种子点的范围就在基体范围内。然后运行这个脚本看一下效果：

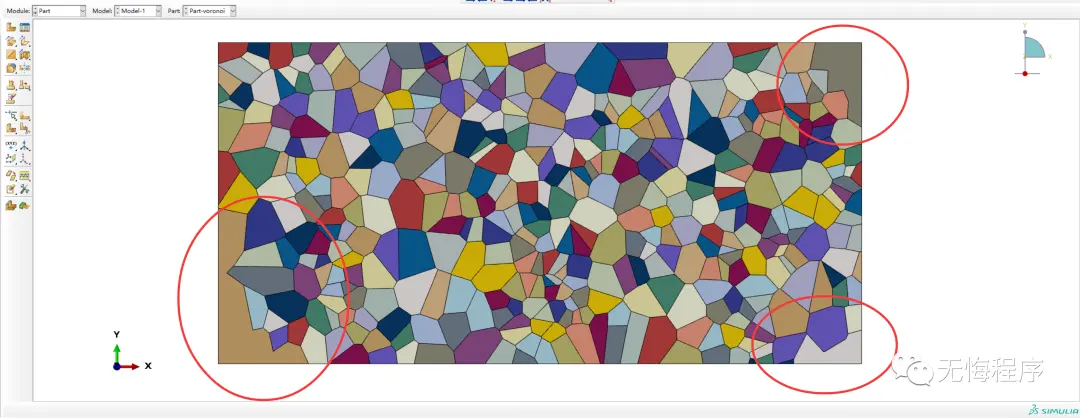

大家可以看到，拐角区域的晶粒是没有分割完全的。解决办法呢有两个，一个办法是扩大种子点的范围，因为分割不完全的区域只在边缘处，这就是为什么我要乘以一个1.3倍数的原因。这算是个投机取巧的办法。第二个办法就是把边缘处处理好。
我再解释为啥边缘没切好。这要从scipy里的Voronoi类说起了。

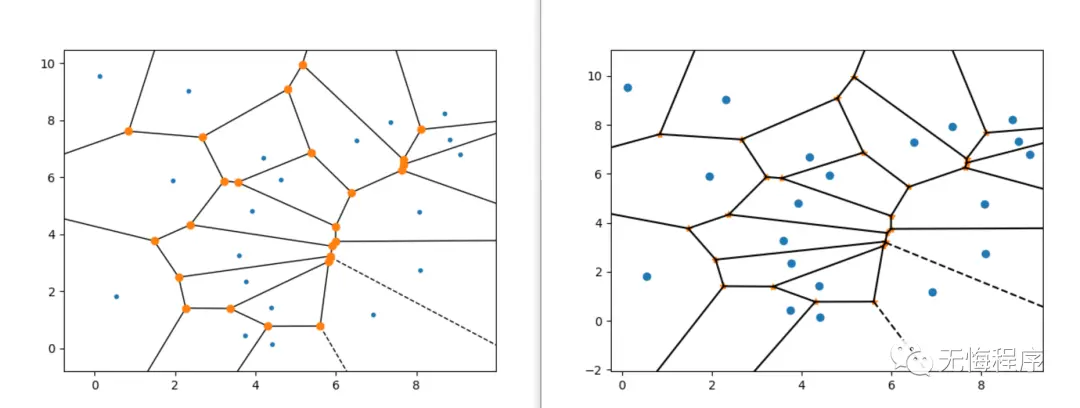

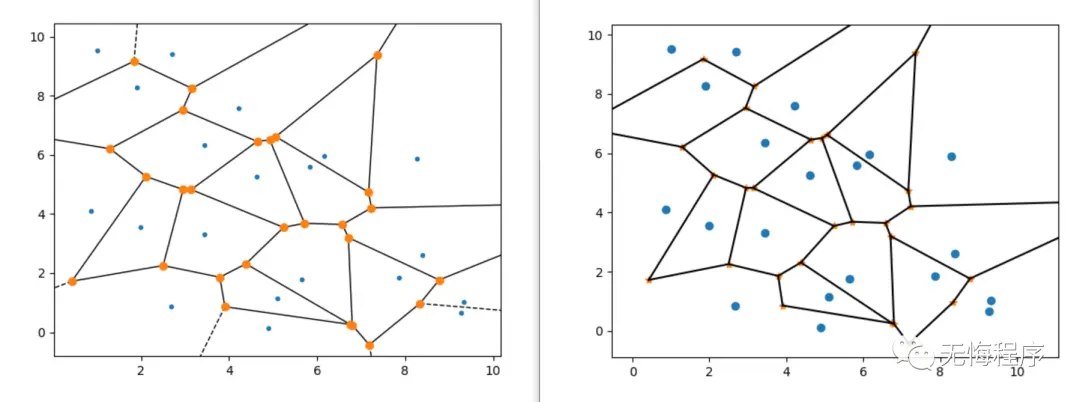

左边的图是scipy类切割的，右边的是我在abaqus脚本里重构的图。这两个图的区别在于，很明显，是左图里多了虚线，这个虚线就是我们没有在abaqus脚本里画出来，才导致最后的结果边缘处没有切割。这就是它的原因。所以今天的目的，就是在把虚线的部分，在abaqus里重构出来。
当然，这部分看似好像挺简单，但是实际上是不那么简单的，好在scipy文档里有提过无线边（虚线）怎么画。我就参照了它的代码（其实我是直接拷贝过来的，咳咳），把剩下的画出来，在python3上运行的结果如下：

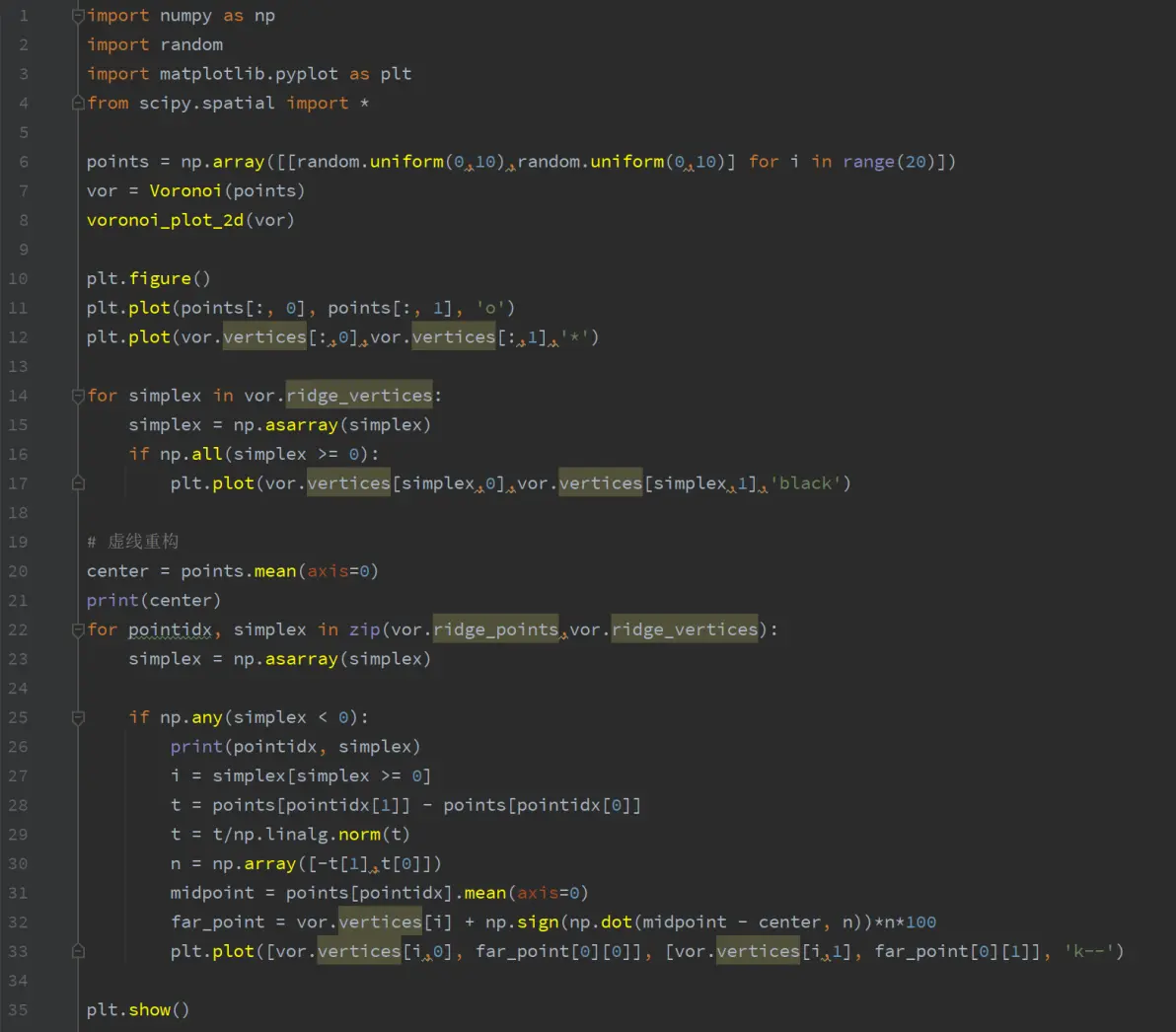

我把在python3上的程序也复制过来，大家也可以自己玩玩看(公众号里有源码，公众号里有源码，可以赋值的那种)：

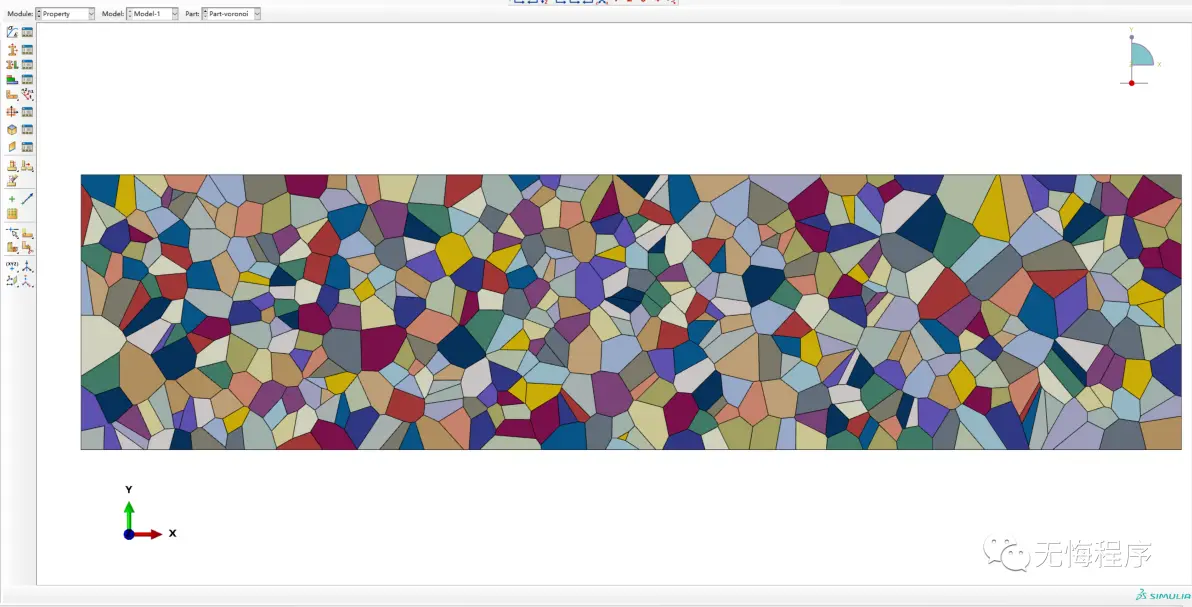

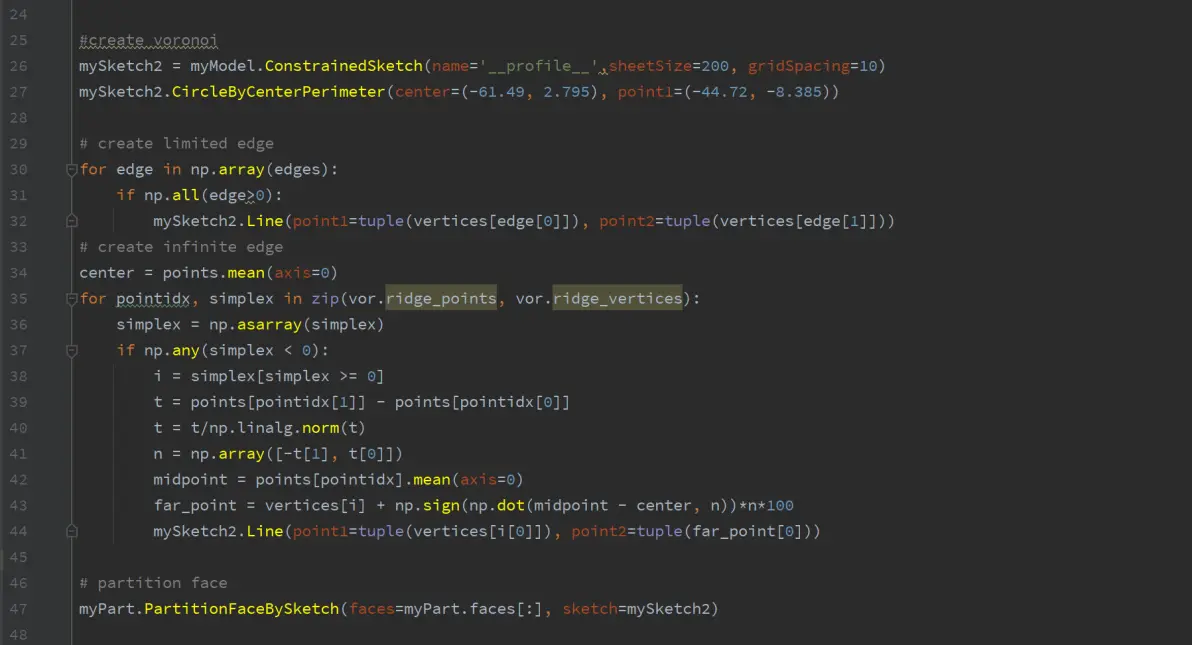

那么，证明了我们的程序没错之后，就要把它移植到我们的脚本里去了。移植的办法也很简单，只需要把无线远的边的两点坐标找到，然后在abaqus的草图里画出来就行了，测试一下结果完美。
这样，这个二维的多晶粒建模脚本才算完美。二维多晶更新版脚本的源码附上，大家可以参考参考：
如果是以前的话，现在我肯定要跟你们说88了。今天例外，我把赋予晶体随机取向的脚本也一并说了。
首先解释一下原因，考虑到有些小伙伴没做过晶体塑性力学分析，如果说，你就直接那这个模型去做分析的话，那么你做这种切割，除了让你的网格变得难画之外（被迫用四面体网格），没有任何其他的效果的。（当然多晶体模型是可以画六面体网格的，用脚本做，以后有机会我会讲）。不知道大家懂我意思没，如果你赋予材料都一样的画，它本质上还是一个整体，你切的这么多花花绿绿的是没有任何效果的。
所以，如果你想让你的功夫不白费的话，花这么多功夫，又是学脚本，又是学晶体塑性力学的，总不能只是为了画四面体网格吧。。。。。。想让你的多晶模型起效果的办法就是采用晶粒塑性力学材料。就是用黄永刚的晶体塑性力学UMAT子程序。我只大概了解过，又想了解的可以去下载一下。怎么随机赋予取向呢。下面我就一步步说了。
我们的思路是，你得新建材料，每一个取向，就是一种材料。然后把这些材料属性分别赋予每个晶粒。捋一下脚本思路：
1 新建材料，赋予随机取向
2 建立section
3 把section赋予给一个晶粒
4 循环1-2-3，直至所有晶粒都有材料属性了
那么我们就来一步步说具体怎么做：
1 新建材料，赋予随机属性：

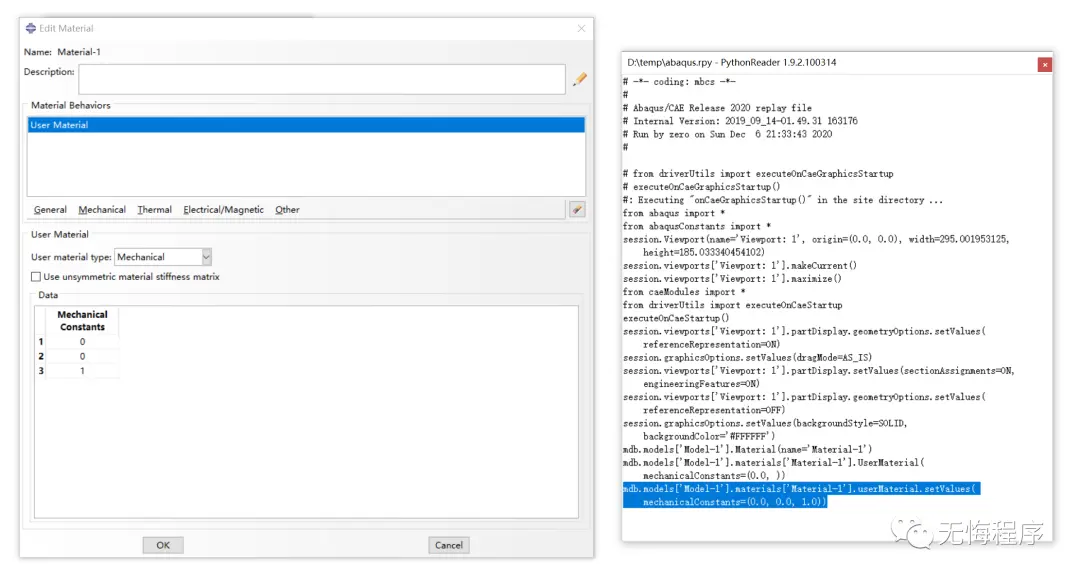

当然是打开我们的PythonReader了，有不知道是什么，请一定看我以前的专栏，我写的还算详细，微信公众号还没有迁移过来，抱歉，去bilibili搜无悔果，找脚本文集，里面有教程下面还有软件。然后再cae里新建材料，加属性。找脚本函数。这个太熟悉了吧，我就不多说了。
取向的定义方法，就是在UMAT的Property里给出，我记得huang.for的那个晶体塑性力学UMAT里的属性需要定义100多个，取向是3个，具体是哪个位置我记不清楚，我把方法说一下，以前3个为例。然后取向3个数之和要是1，（是吧，如果我说错了，记得指正一下），我们今天只说方法啊，大家可以自行改写一下。

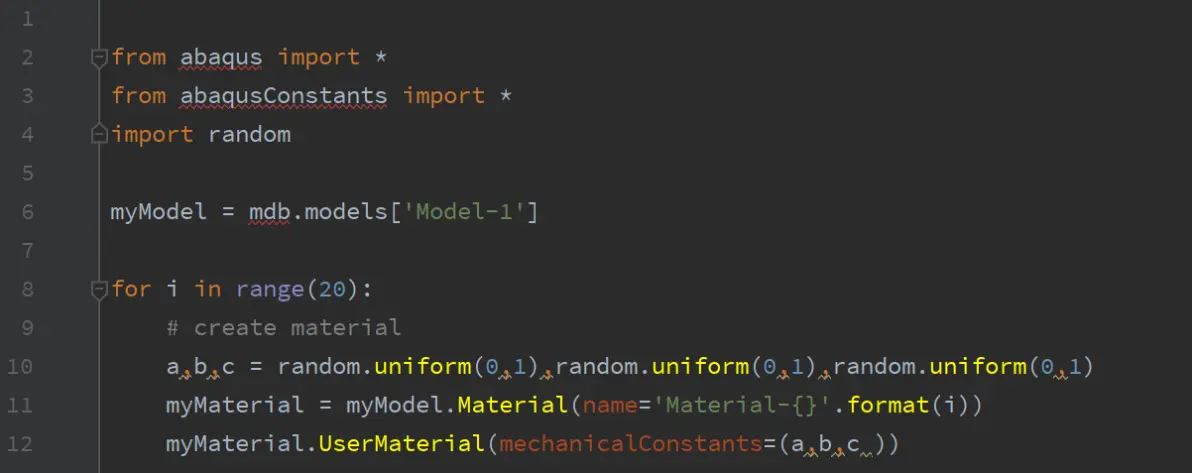

这个新建的材料的脚本很简单，把脚本函数赋值到pycharm里改写一下：（我这里取向的a,b,c 3个量是给了个随机的，但是实际上他们三者还是要有关联的，我讲的是方法，算法还需要大家自己完善）

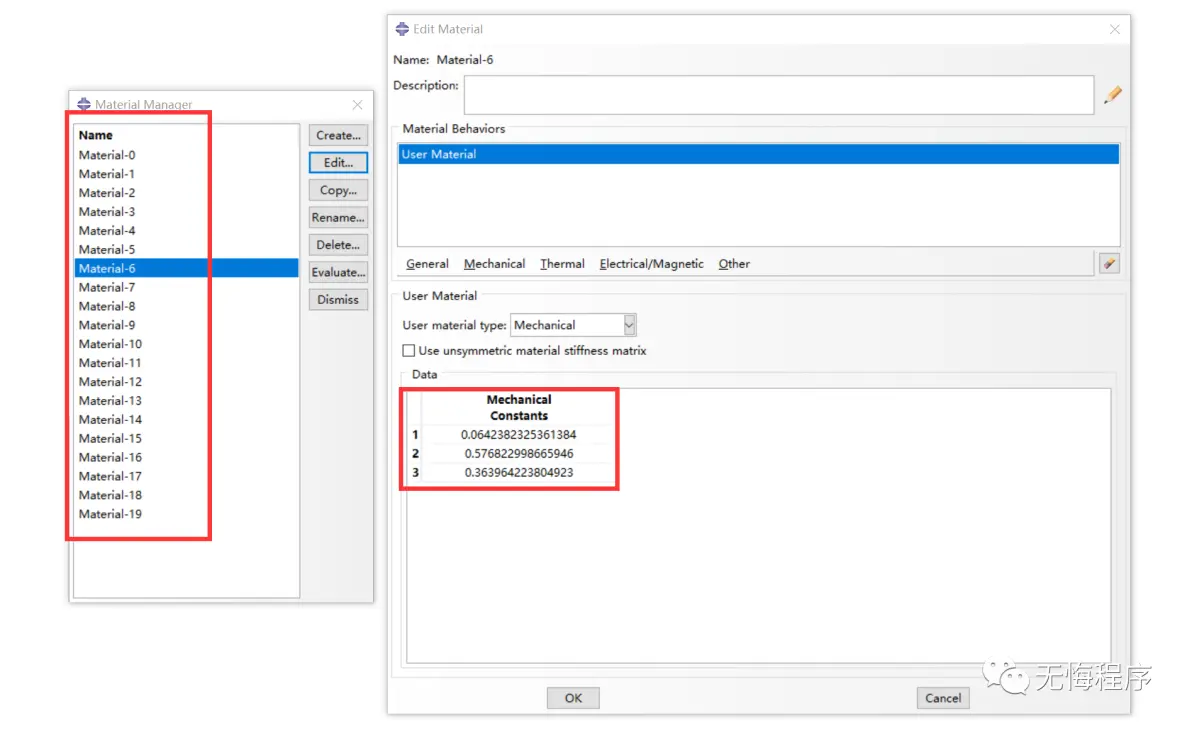

直接运行，测试一下，新建20个：
我相信，这样的脚本大家写来应该非常得心应手了。so easy了。第一步做好，就开始第二步，建立section
2 建立section

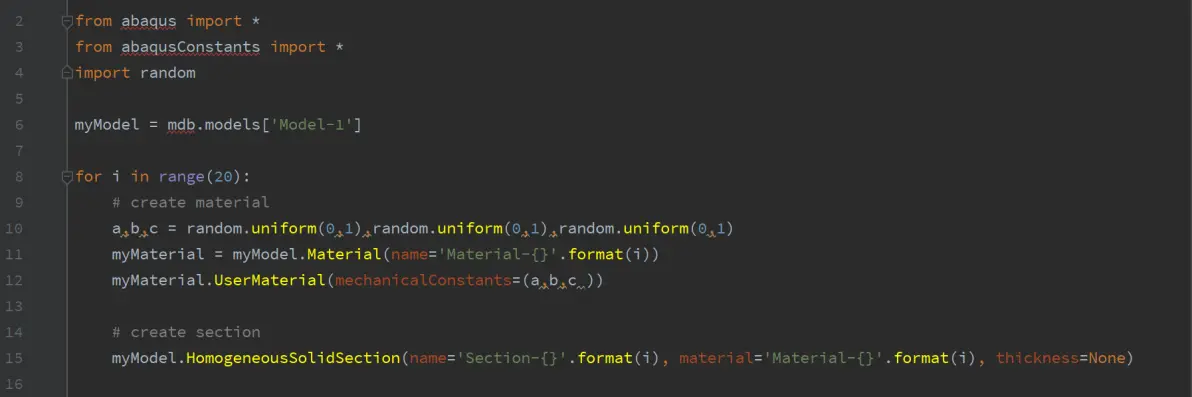

这一步也没啥难度，cae里操作一下，然后改写一下：
运行一下，测试效果：
接下来，就是最后一步，赋予材料属性了，还是老规矩，cae里操作，开发环境改写，我嘴皮子都要磨破了，你们可能都听烦了，大家应该会了吧。。。。。觉得我啰嗦的，评论区留言打个1，告诉我，下次我讲点进阶一点的东西，这些简单操作我就略过了。

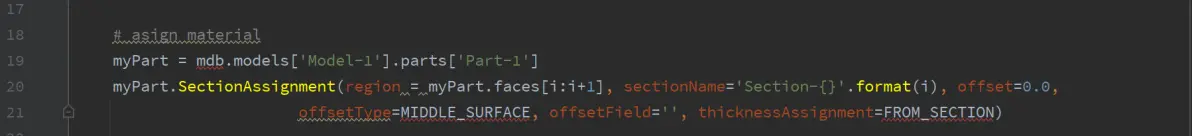

其实赋予材料的函数，也就两句：
4 循环1-2-3
最后一步是循环，其实细心的小伙伴发现，我们已经把循环加上了。那么怎么和晶粒联系起来呢，大家记得我刚才所说的话，一个晶粒就是一个材料，那么我只需要遍历晶粒的数量做循环即可，晶粒的数量又是多少？？？当然是我们的Part里的faces数量了，有多少被分割的face，就有多少晶粒。

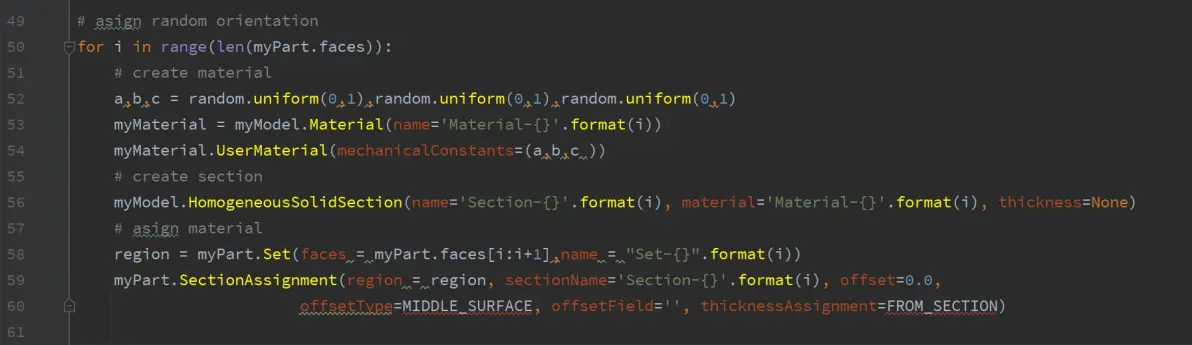

到这里大家应该明白我们的脚本怎么写了，只需要在之前二维建模脚本后加上一点我们刚才分析的内容就行了。

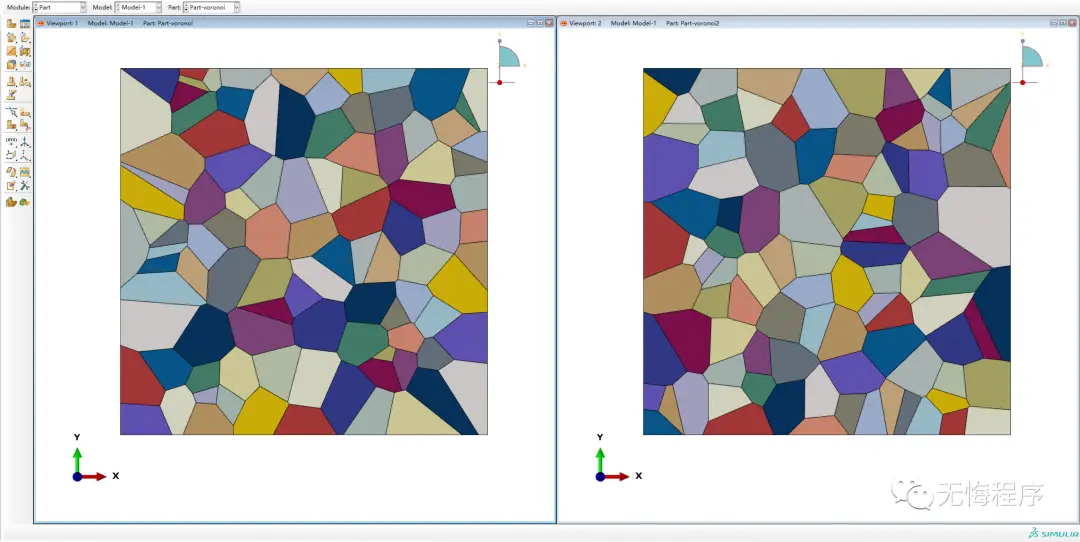

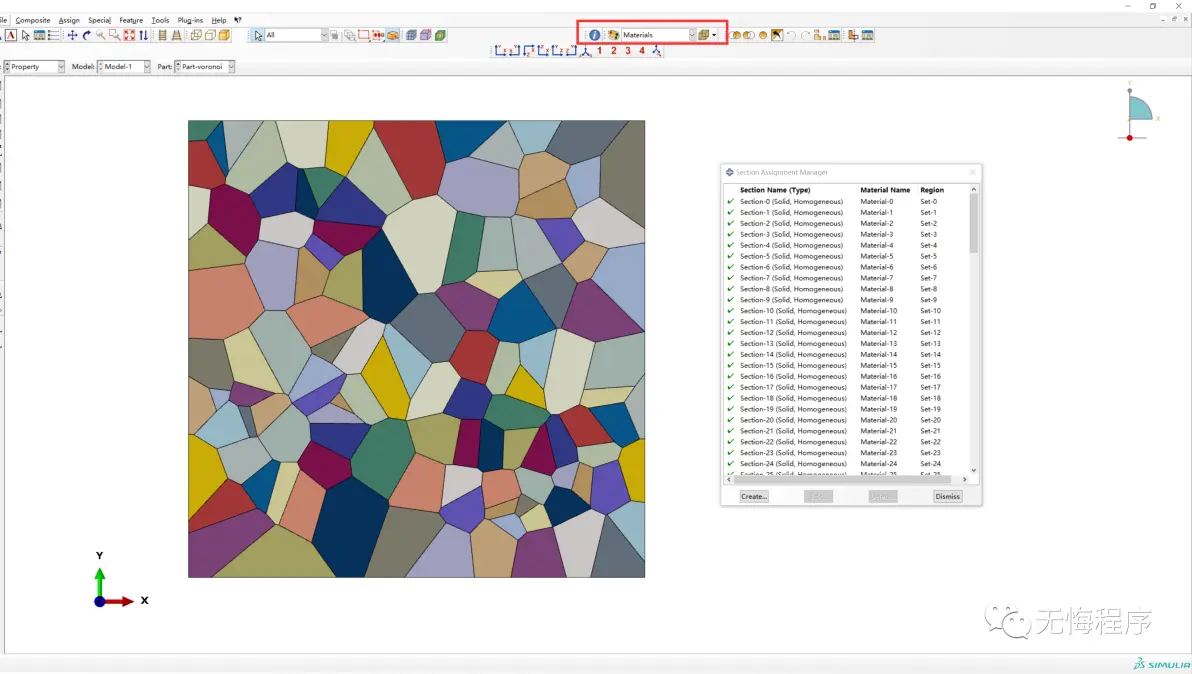

最后运行的结果如下，现在就是每个晶粒有单独的取向了，按不同的材料显示颜色也是花花绿绿的了。（如果你的属性给的对的话，加上晶体塑性力学的UMAT子程序），就能做分析了：
最后的代码其实就是把上面两部分加起来就行了，下载见评论区置顶。
好啦，我们今天的内容就到这里了，有疑问和问题的，欢迎大家跟我讨论，88了，我们下期再见。下期我出个子程序的教程吧。88，88
