Abaqus三维Voronoi模型(3D Voronoi) V7.0版介绍

新增功能模块

7.0版本新增功能模块包括:柱状晶体模块和分层晶体模块。

1.1 二维柱状晶体模块

该模块支持生成二维各项异性晶体模型,生成的晶体为细长形晶体。

Abaqus三维Voronoi模型(3D Voronoi) V7.0版的图1Abaqus三维Voronoi模型(3D Voronoi) V7.0版的图2

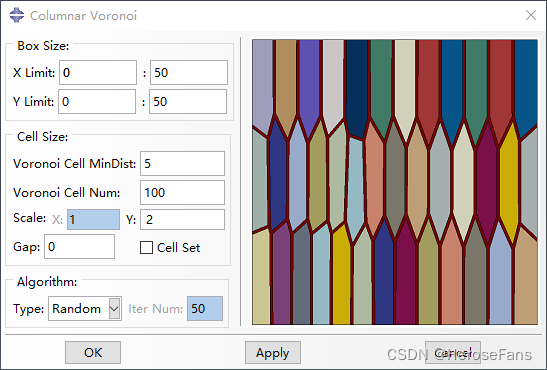

图2.1 二维柱状晶体模块



2.2 二维分层晶体模块

该模块支持生成多层晶体模型,每一层可设置不同厚度和晶体大小,晶体的层数支持多达20层。

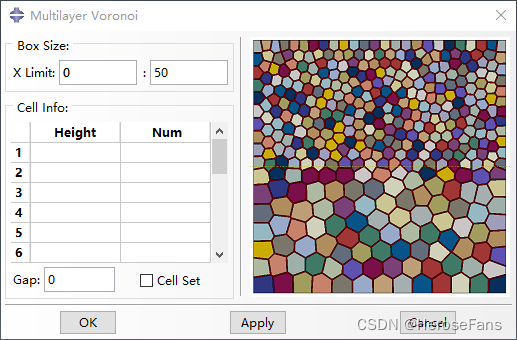

Abaqus三维Voronoi模型(3D Voronoi) V7.0版的图3

图2.2 二维分层晶体模块



2.3 三维柱状晶体模块

该模块支持生成二维各项异性晶体模型,支持矩形边界和圆柱体边界,可生成的晶体为细长或扁平形晶体。

Abaqus三维Voronoi模型(3D Voronoi) V7.0版的图4Abaqus三维Voronoi模型(3D Voronoi) V7.0版的图5

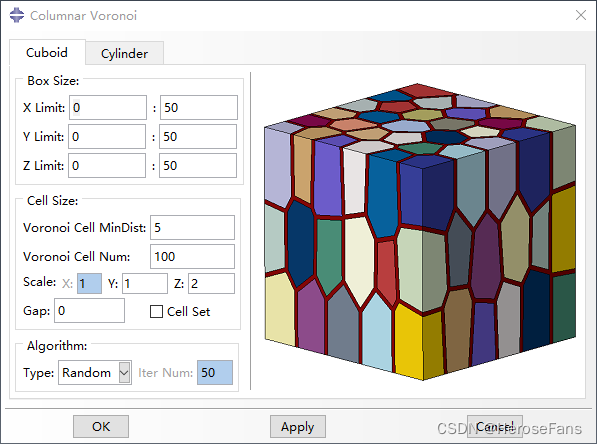

图2.3 三维柱状晶体模块(矩形边界)

Abaqus三维Voronoi模型(3D Voronoi) V7.0版的图6Abaqus三维Voronoi模型(3D Voronoi) V7.0版的图7

图2.4 三维柱状晶体模块(圆柱边界)


插件支持生成的细长和扁平形柱状三维晶体模型,示例如下:



2.4 三维分层晶体模块

该模块支持生成柱状晶体模型,支持矩形边界和圆柱体边界。每一层可设置不同厚度和晶体大小,晶体的层数支持多达20层。

Abaqus三维Voronoi模型(3D Voronoi) V7.0版的图12Abaqus三维Voronoi模型(3D Voronoi) V7.0版的图13

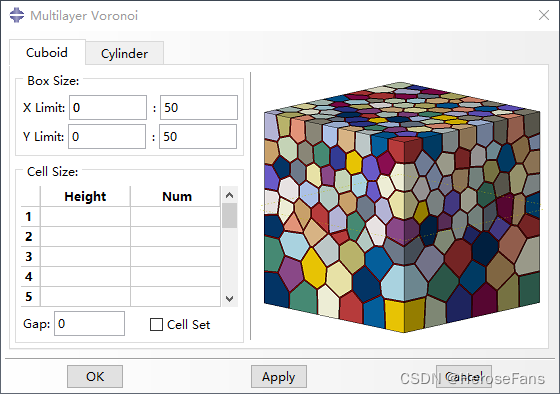

图2.6 三维分层晶体模块(矩形边界)

Abaqus三维Voronoi模型(3D Voronoi) V7.0版的图14Abaqus三维Voronoi模型(3D Voronoi) V7.0版的图15

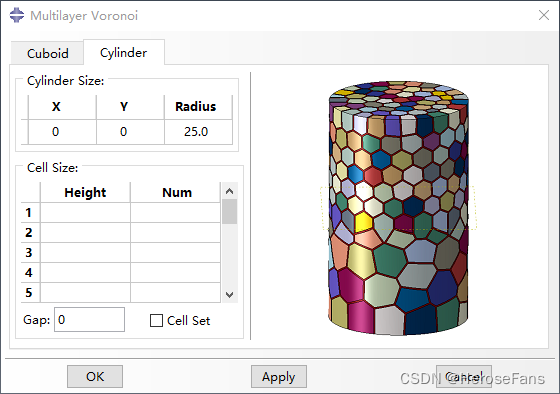

图2.7 三维分层晶体模块(圆柱边界)



3  功能模块更新

7.0版本功能模块更新包括:离散晶体模块和自定义离散晶体模块,7.0版本后两个模块均支持闵式距离(包括:欧氏距离(Euclidean Distance),曼哈顿距离(Manhattan Distance),切比雪夫距离(Chebyshev Distance)及其他距离),默认为欧式距离。

Abaqus三维Voronoi模型(3D Voronoi) V7.0版的图16Abaqus三维Voronoi模型(3D Voronoi) V7.0版的图17

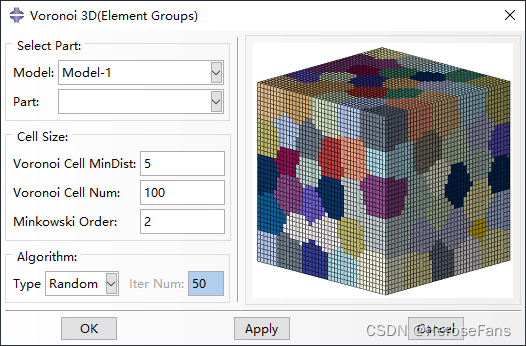

图3.1 离散晶体模块(新版)



Abaqus三维Voronoi模型(3D Voronoi) V7.0版的图18Abaqus三维Voronoi模型(3D Voronoi) V7.0版的图19

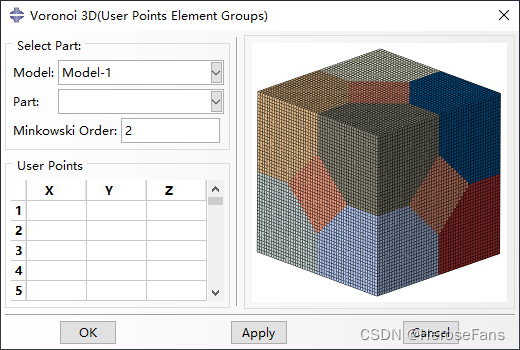

图3.2 自定义离散晶体模块(新版)


不同距离选项下的离散晶体模型生成示例:

Abaqus三维Voronoi模型(3D Voronoi) V7.0版的图20

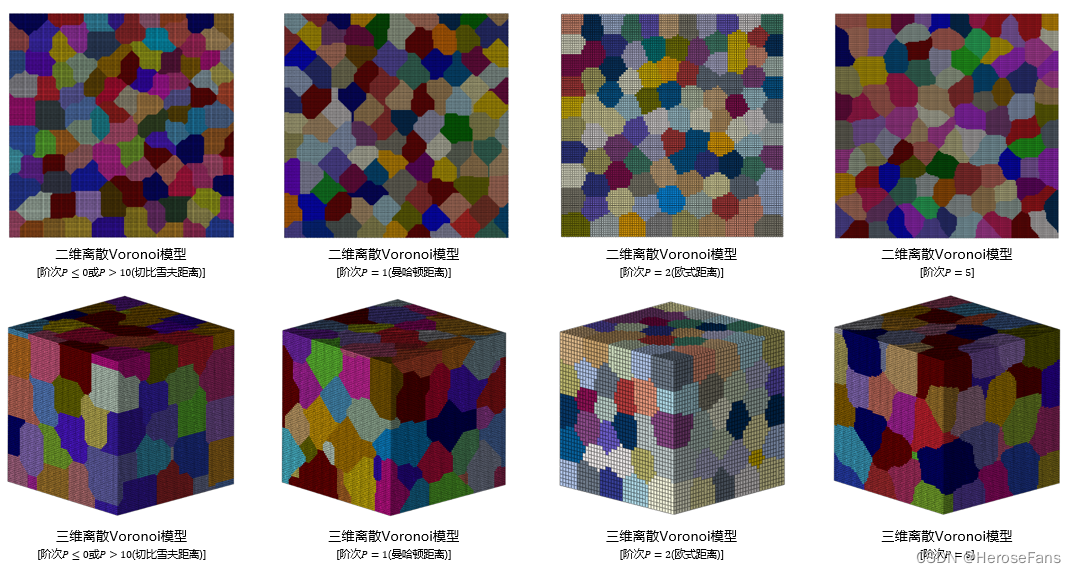

图3.3 不同距离选项下的离散晶体模型
