Abaqus可视化后处理:如何在变形图云图中显示等值线?

1、点击:视图切面管理器

如何在ABAQUS对可视化后,生成的变形图云图,显示等值线?的图1

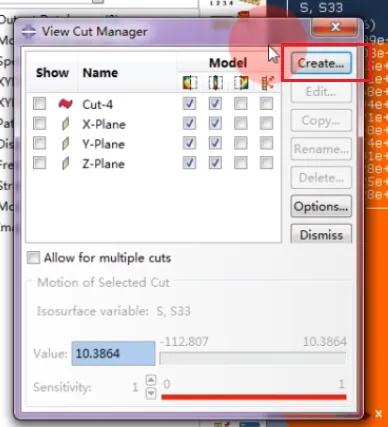

2、点击:create创建

如何在ABAQUS对可视化后,生成的变形图云图,显示等值线?的图2

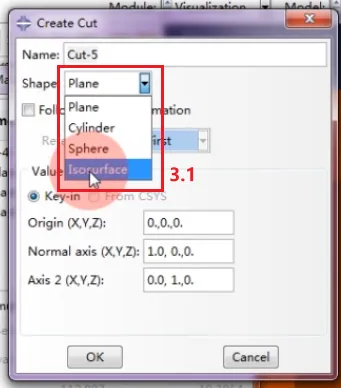

3、形状Shape:等值表面Isosurface,然后确定OK

如何在ABAQUS对可视化后,生成的变形图云图,显示等值线?的图3

如何在ABAQUS对可视化后,生成的变形图云图,显示等值线?的图4

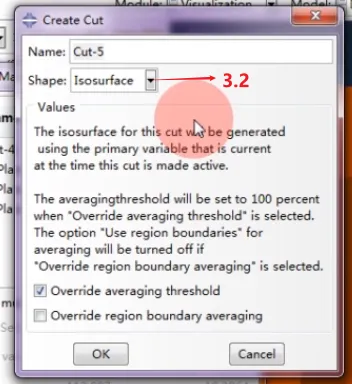

The isosurface for this cut will be generatedusing the primary variable that is currentat the time this cut is made active.

The averagingthreshold will be set to 100 percentwhen"Override averaging threshold"is selected.

The option 'Use region boundaries"foraveraging will be turned off if

"Override region boundary averaging'is selected.

☑Override averaging threshold

□Override region boundary averaging​

翻译TSL:

该切割的等值面将生成在该切割被激活时出现的主要变量。

当选择“覆盖平均阈值”时,平均阈值将被设置为100%。

选项“使用区域边界”的平均将被关闭,如果

已选择了“覆盖区域边界平均”。

☑覆盖平均阈值

□覆盖区域边界平均

————默认即可

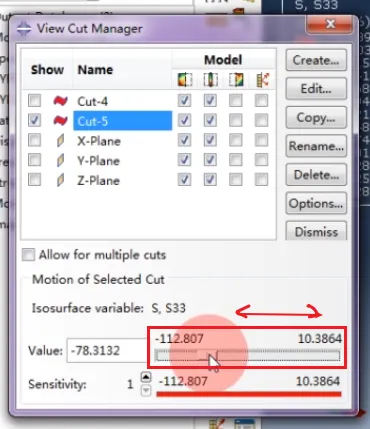

4、选中刚创建的Cut-5,鼠标划动右下侧滑轮,可以调节位置大小:

如何在ABAQUS对可视化后,生成的变形图云图,显示等值线?的图5

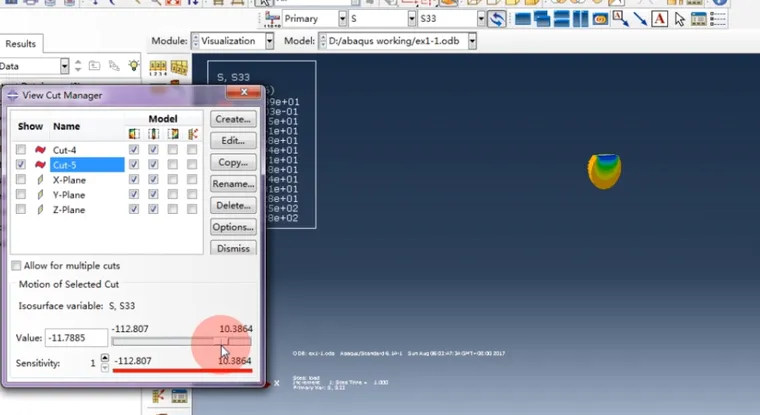

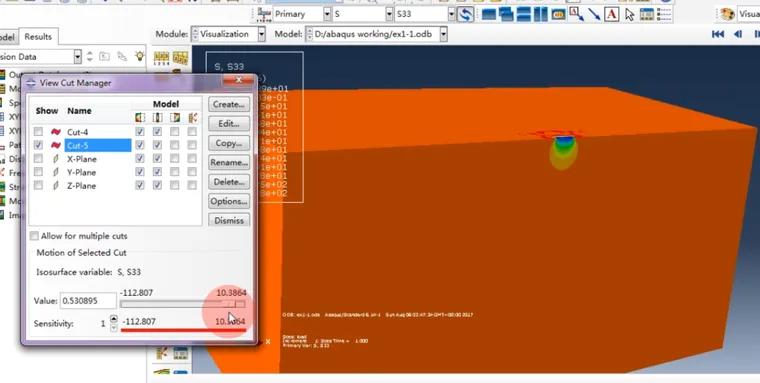

可将大于某个数值的部分,显示出来:

如何在ABAQUS对可视化后,生成的变形图云图,显示等值线?的图6

如何在ABAQUS对可视化后,生成的变形图云图,显示等值线?的图7
