Abaqus技巧:后处理云图变形缩放倍数调整

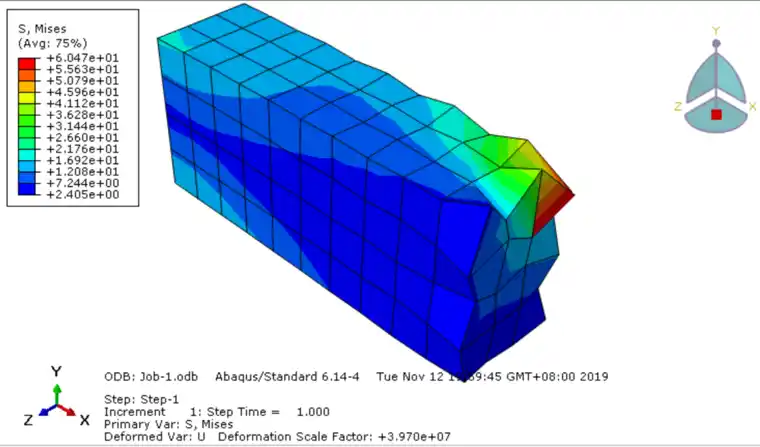

当我们打开结果云图是,常常遇到这样的情况:


此视不明真相的观众通常的操作是,打开手机QQ,拍个照,然后发到各种交流群:大神,看看我这个怎么了?

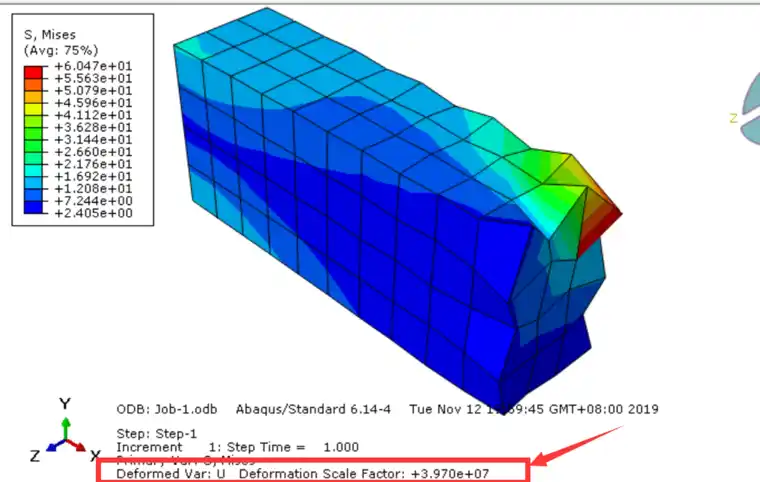

其实完全不需要,我们关注最后一行


具体我就不翻译了,应该都看的懂,缩放倍数明显太大了。

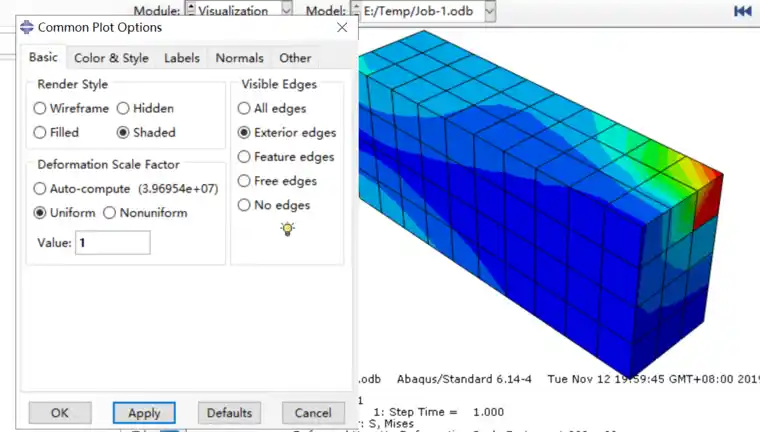

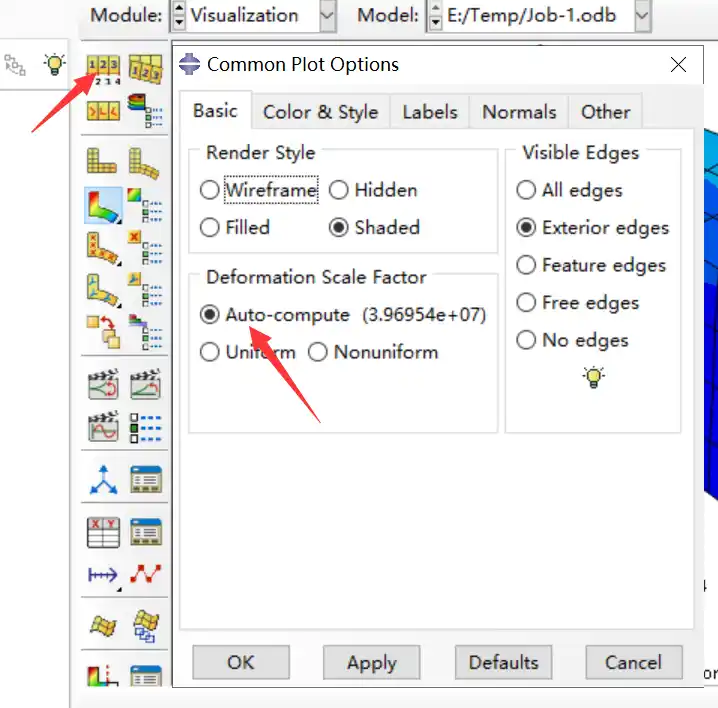

那好,我们来改正他,具体步骤如下:



是不是风平浪静,一切安好啊。

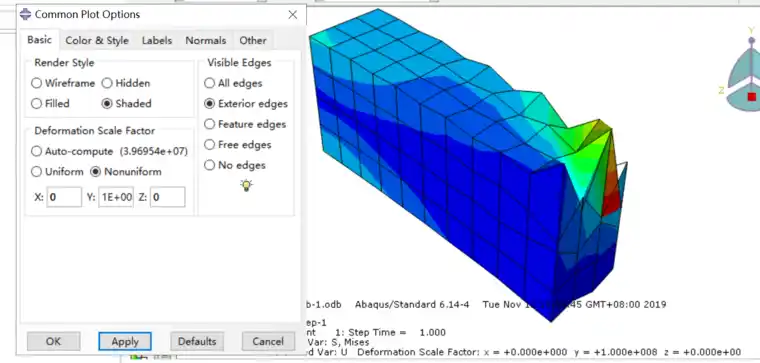

不着急,我们在看看nonuniform是做什么的。这叫做举一反三。它是一个自定义的变形比例,如下图设置


我们只定义Y方向的变形比例,其他两个方向的为0,那么只有Y方向的变形被放大,这在分方向确定变形趋势的时候很有用!
