今天咱们就直奔主题，上干货。还有下集的三维骨料我记着的。不会丢的。今天我给大家讲一讲关于后处理的脚本。讲的比较简单，先给各位入个门，后面再慢慢往深了讲。
其实从难度上说，我个人觉得后处理的脚本是比较简单的，因为在以前的学习当中，其实多多少少都积累了不少关于数据分析的基础。只不过当时可能不是用编程语言做的而已，那么abaqus后处理脚本，一般来说，其实就两个步骤，第一是从odb中提取数据，第二是对于这些数据做相应的处理，改画图的画图，改做运算的做运算。是不是这个理？
其实第二部分，不算是难点，各位不知道的应该是这第一部分，怎么从odb文件里，利用python脚本提取数据？我猜的应该没错吧。
1 今日内容
下面我们就主要讨论一下，怎么从odb文件里提取数据。首先需要介绍一下，odb对象，（参考自帮助文档）：

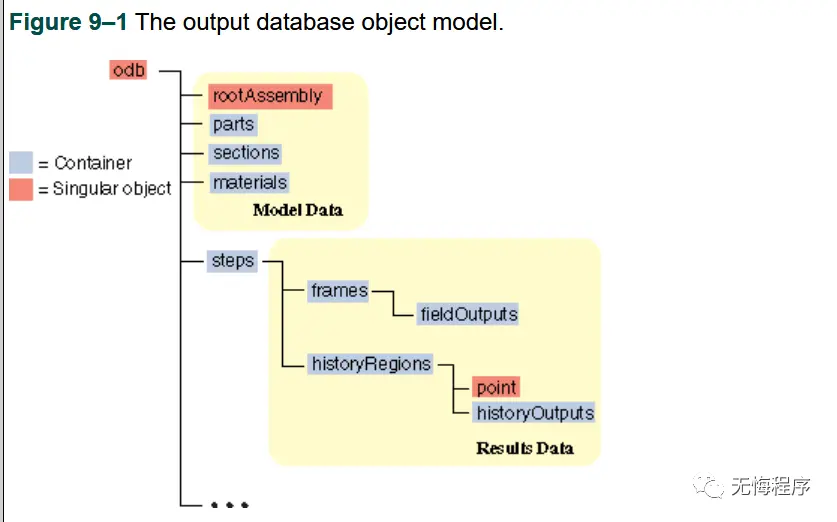

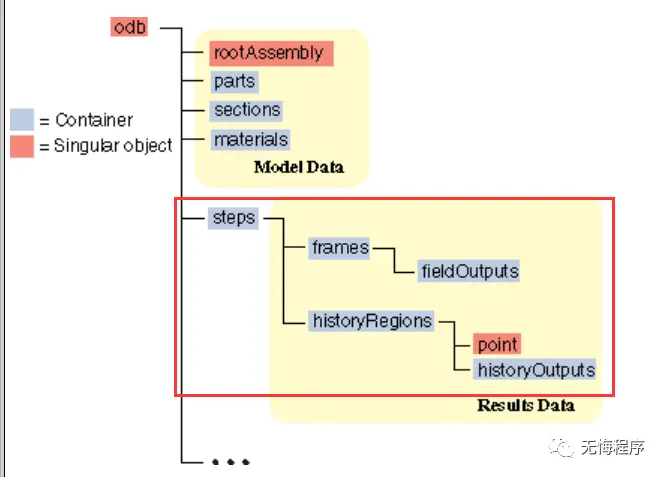

Odb对象与前处理的Model对象是一个阶层的，相较于Model对象，Odb对象里的内容稍微少一点，主要都集中在数据处理上面，因为分析都已经做完了。它所包含的内容如下：
其中红色的表示对象，蓝色的表示仓库。
2 打开odb
首先是需要打开一个结果文件，怎么打开呢？不卖关子了，直接放代码：
这里把打开的odb文件，赋予myOdb变量。那么myOdb里，其实就已经存了我们需要的所有数据了，接下来，就是想法子，把数据一层一层的扒出来，跟剥玉米一样。。。
上图，所示，其实就是odb对象里的数据存储层级了，非常清楚明了，直接照着扒，就能把后处理结果扒出来了。但是问题来了，这些一层一层的东西，也不好记呀，是吧。现在年纪大了，也背不掉了。该如何是好？
当然有办法，办法总比问题多。提醒大家平时多动动脑筋，不能一有问题就过来问我，独立思考才是王道，这个要注意啊（各位的有些问题实在是我能力范围之外）
3 利器-print函数
接下来就介绍一个前后处理常用的利器，print函数。
有些人可能会怀疑我脑子是不是瓦特了。估计你们会寻思，这货不是Hello World里就出现了吗，学python第一个接触的函数就是这个print函数。用起来是平淡无奇，毫无特点。往往这种看起来平淡无奇，朴实无华的东西，实则内里是惊为天人的，都是一种扫地僧的存在。在现实生活也一样，就比如我啊，走在路上，可能正面看像个小老头，背面看像个小学生，侧面看可能像个智障，那种打王者荣耀被黄金当猪杀，打撸啊撸在黑铁段永世不得翻身的憨批。但是实则是一名极为拔尖的、顶尖的、极度优秀的、强的一的键盘大侠，简称键盘侠，敲键盘快的一。像我这种的优秀的up主，公众号的号主，收藏起来别丢了。如同键盘界的扫地僧。
扯远了，扯远了，我一般不在各位面前展示我自己的一些实力什么的，今天例外啊，秀了一把，各位不用眼红，多敲多练，你也会变得像我一样强，以后键盘界群雄争霸，岂不为一方美谈。

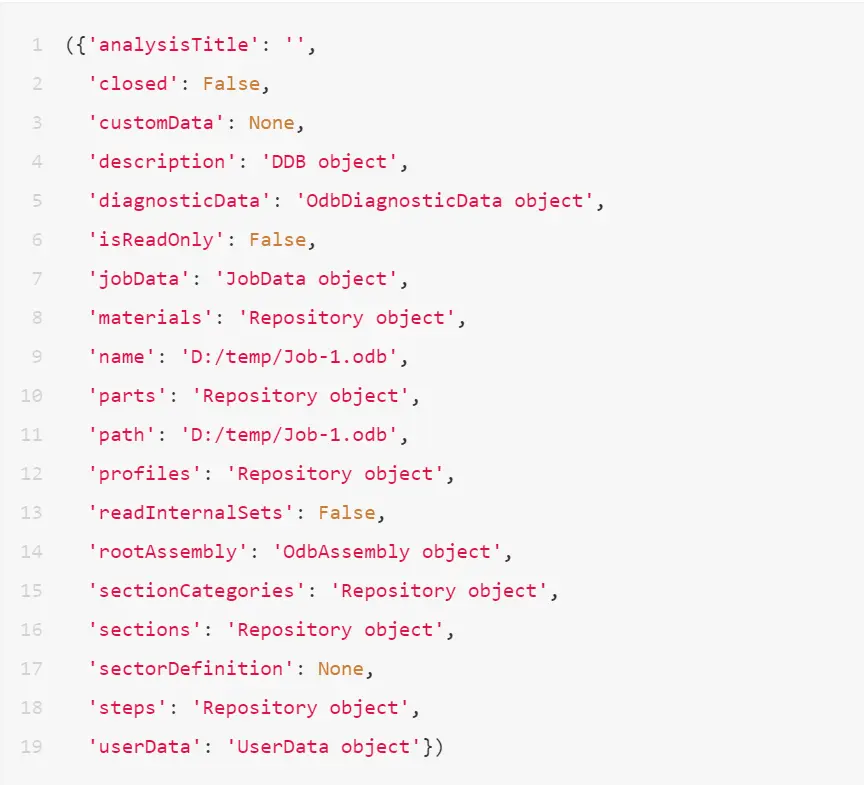

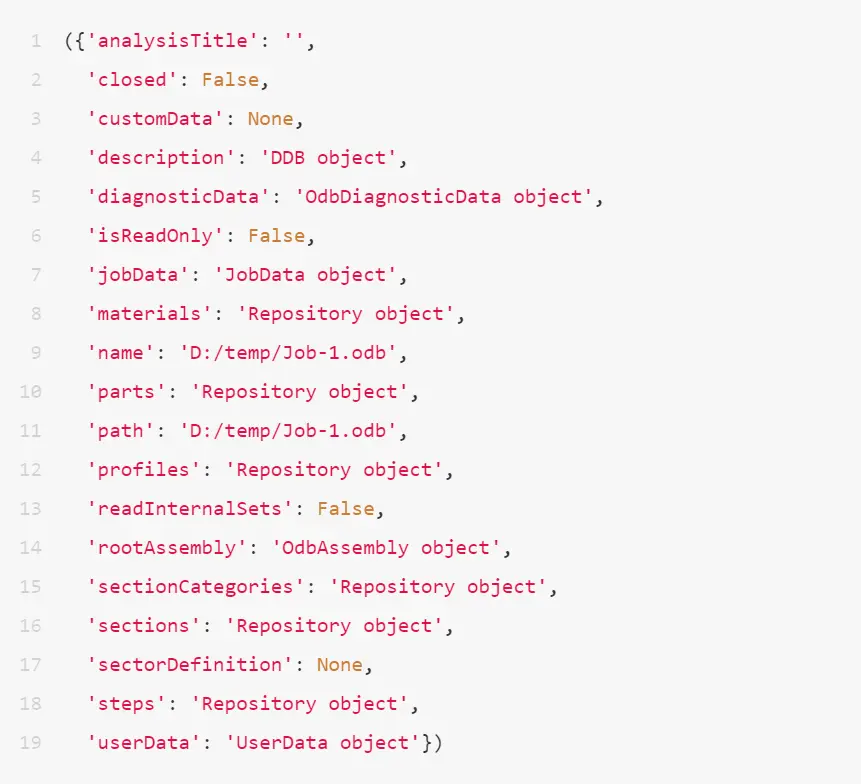

又扯远了。。。我收敛一下。。。我想说的意思是，那个，print函数，能帮助我们知道，每个对象里有哪些内容，记都不用记的那种。先展示个例子，比如我就知道odb里有哪些内容如下：
这么多，是不是很多，上面官方图里有的内容，这里有，它上面没写的内容，省略掉的内容，我这里也有。是不是很舒服。也不用刻意去记，只要在写脚本的时候，一级一级的去找就行了。
4 后处理层级关系的探索

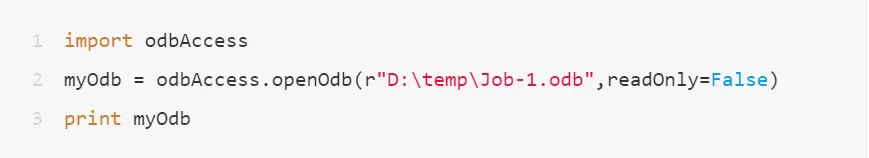

不卖关子了，这个东西从哪里来呢。代码如下：
只需要在command里把你想知道的对象print出来即可。

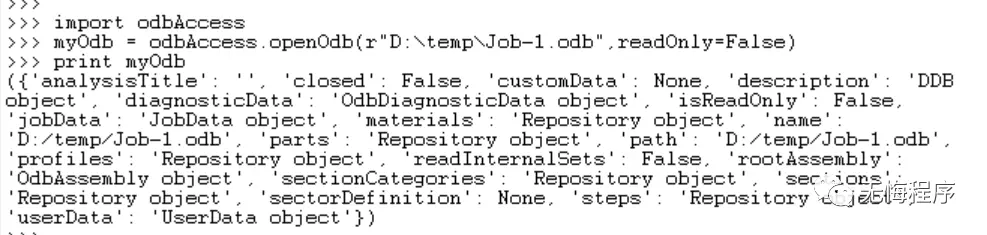

结果：
方法二：

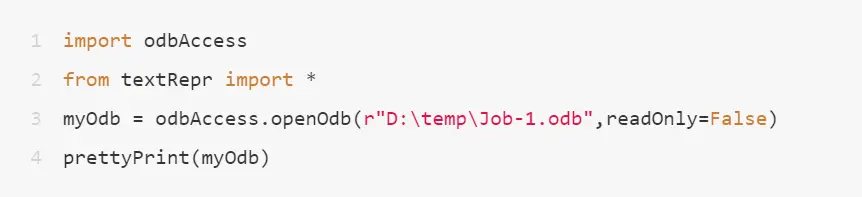

由于这个字典看起来不是很清楚，只有一行，所以要想实现我一开始的结果，还需要换一种方式打印：
command结果：
结果展示：
这样是不是就方便很多了，print函数是利器。遇到某些变量或者对象，你不知道里面有什么的时候，直接在abaqus command里print出来，或者prettyPrint出来。谨记
5 Steps仓库
下面我就一级一级的带着大家找，我们需要的场变量数据在哪：

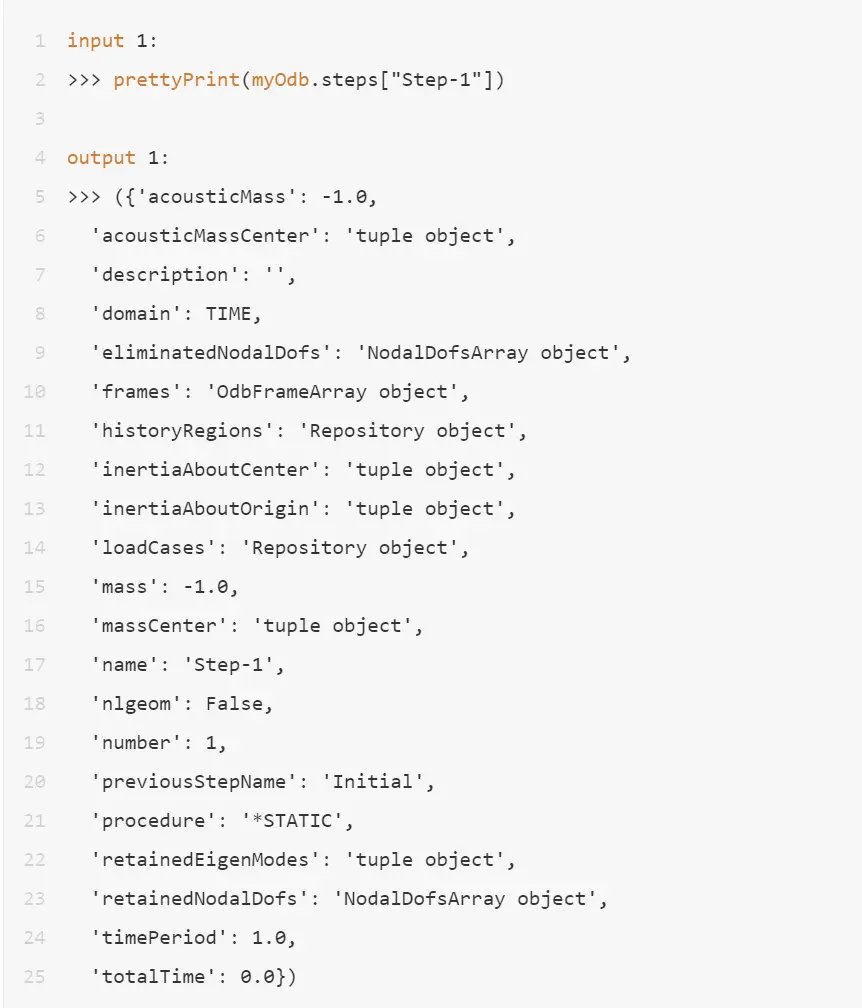

首先，一级肯定在steps仓库里。注意，steps是仓库，要有对应的某个具体的对象才可以打印出来。
这里其实就有我们Step-1分析步的所有信息。这个odb是我随便找的一个，如果是多分析步，steps仓库里不止这一个。这里有两个仓库要注意一下，一个是frames，一个是historyRegions。frames对应了分析中，每次储存的结果，一半standard里默认是，每个增量不储存，所以frames默认是对应每个增量步的结果，这个结果其实就是场变量的结果。而historyRegions其实就对应了历史变量的结果：
大家现在反过来，再看这张图的时候，也许就清晰了许多。
6 Frames仓库

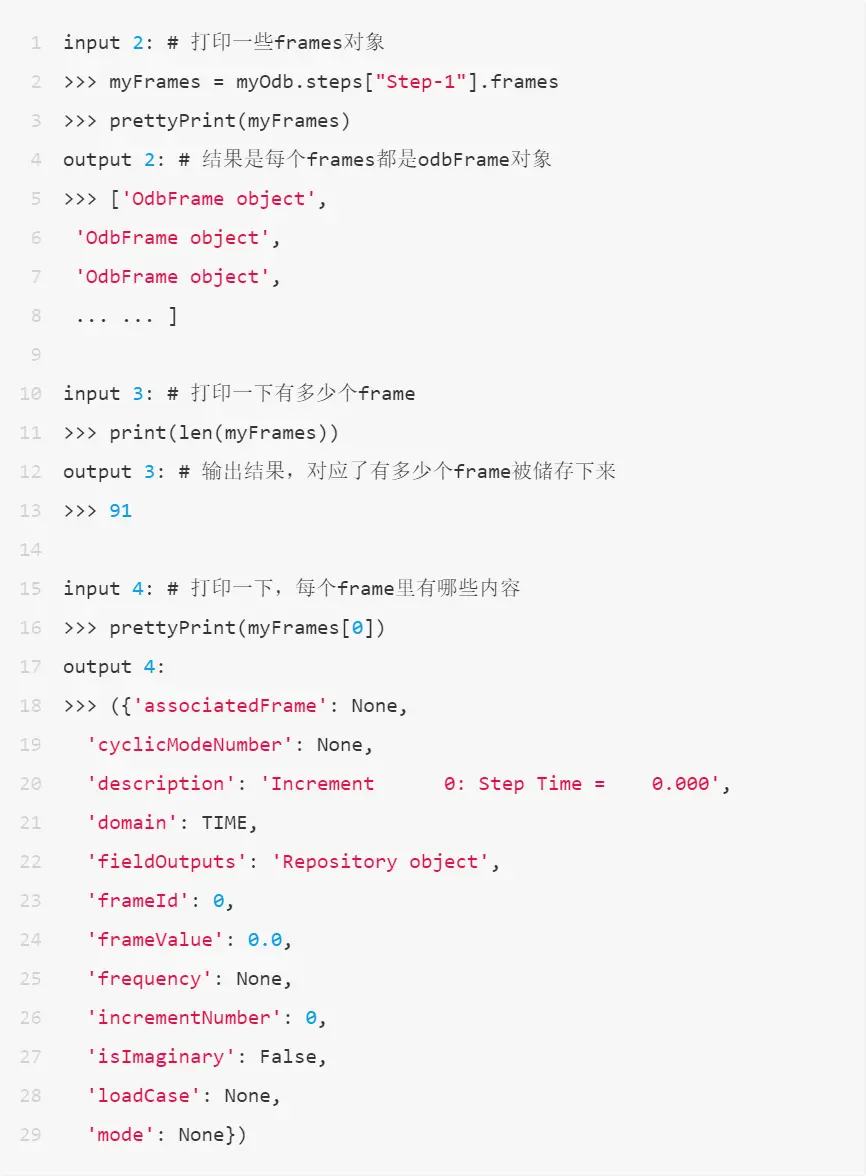

好，我们继续往下走，走到了frames这里，我还想知道，frames里面，有哪些数据。同样的办法，打印出来：
7 fieldOutputs仓库

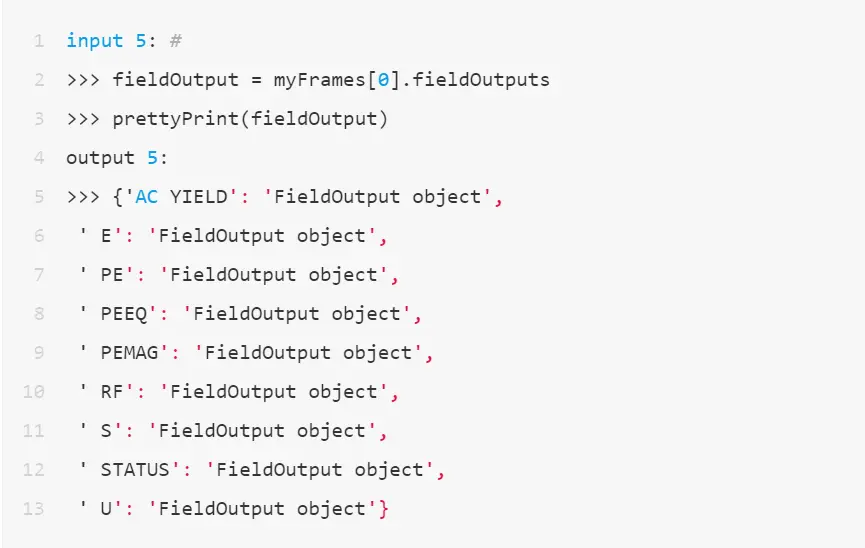

从output4可以看出，frames里的fieldOutputs仓库，就是我们要的数据了，因为只有它是仓库类型，才能放那么多的数据。继续打印，看一下fieldOutpus里有些什么：
到这里，便是，豁然开朗，土地平旷，屋舍俨然了。终于看到我们想要的结果了。。
8 单元的数据
巴适，离最后的结果还有一步之遥。
就是找到这些具体的数据。

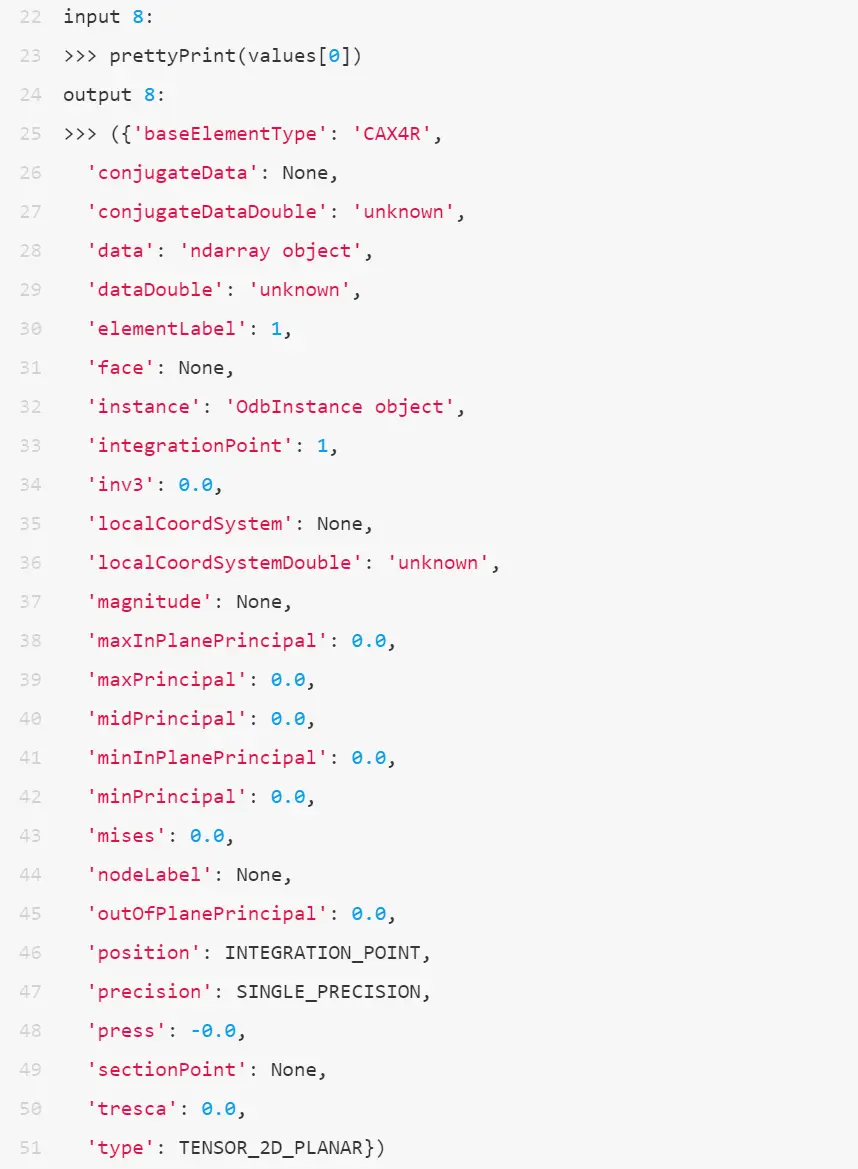

从上面可以看出，values就存了我们需要的所有数据，values对象里有1134个数据，分别对应了1134个单元。每个单元的数据构架如output8所示，这里要注意一点，不仅仅是应变，每个场变量的结果构架都是一样的。没有的数据都是None，这一点非常重要。
到此为止，我们就已经找到了，数据的所有层级关系了，经过我们的不懈努力。下面，就是，脚本实战环节了。
9 后处理脚本实战
假设，我今天想把，每一帧，也就是每个frame下的，所有单元的场量的平均值求出来。它的脚本应该怎么写。还是挺简单的对吧，大家自己可以随便找个odb练习一下。
你们暂停，别往下看了，自己尝试尝试。然后再看我的结果，实践出真知，看的时候你以为你会了，实际上并不一定。实战一下就知道了。

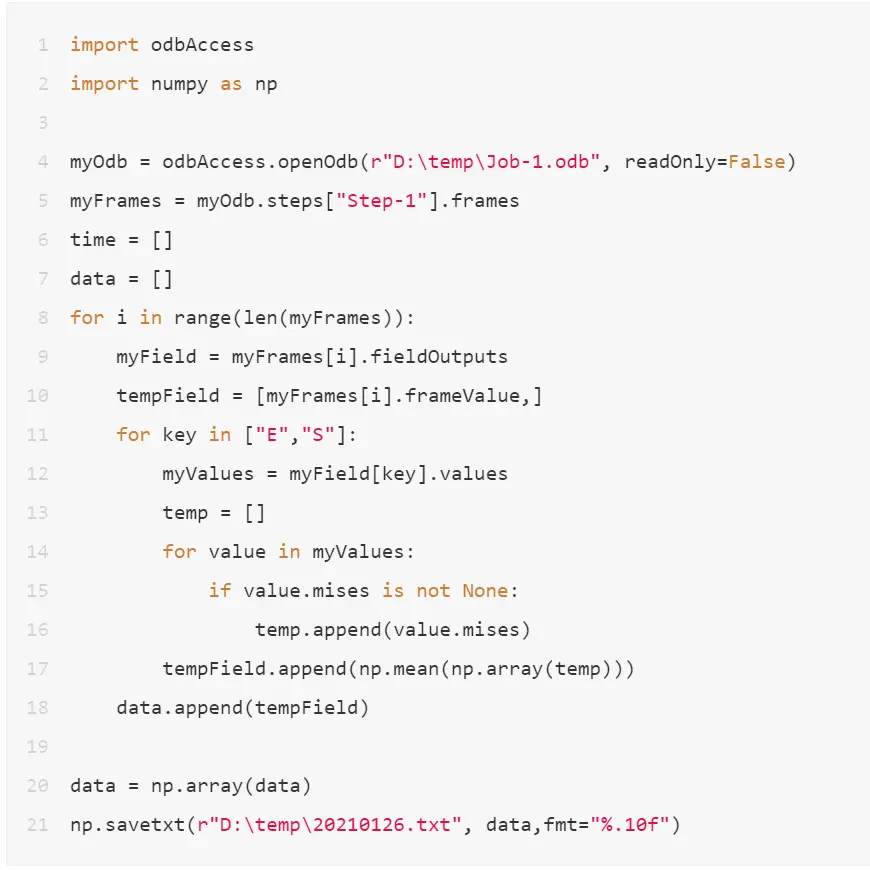

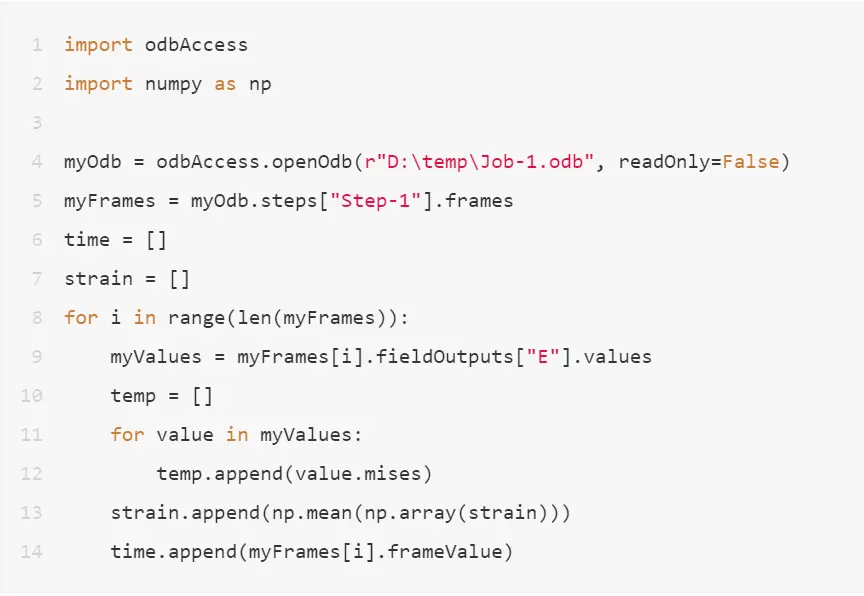

我就直接上代码了。
其实很简单吧，代码也少，重在分析，找到那一层层的关系。咱们在多做一步，把场变量的平均值数据都存一下：

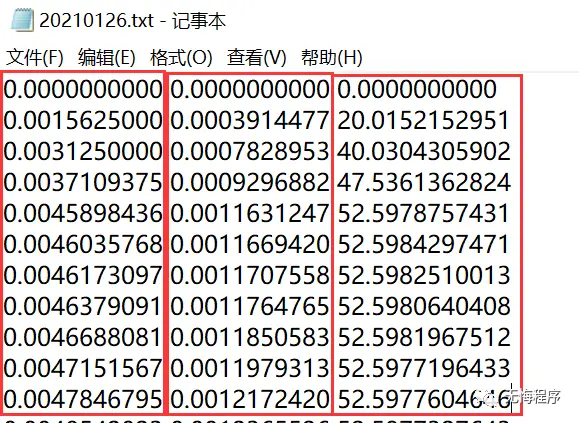

这样就能把应力和应变的平均值结果，存储在txt文档里了。
10 结语
其实每次，我感觉我都说了好多，但是写上来，也并没有多少。我觉得，和视频相比，文章的魅力可能就在于急剧精简性。每个人看文章的速度快慢都是不同的，理解快的看的快，理解慢的看的慢。对于我们写程序的来说，快速过一个例子，也许会是更好的选择。
大家起初在学习的时候，文章的阅读，确实不如视频那么轻松自在，那么的直观，因为很多细节东西，我没办法用文字都交给大家。这也是我后期会变化的，等我自己也积累一点经验之后，我会出更好的教学视频给大家。
等你学有所成之后，看视频，绝对会影响你的速度，因为你的盲区往往是一个算法的核心，一个创新点而且。不值得再花费大量时间去看视频。所以，专栏还是专栏，我也会一直守着它，不会丢了。
今天的内容给大家一个启发吧。剩下的对于数据处理的部分，相信以各位的实力来说，是小case了。喜欢文章的欢迎评论留言告诉我，有不明白的地方或者觉得我哪里需要补充的也留言告诉我吧。我们下期再见，88
