Abaqus后处理技巧:多图层显示方法

概述

在分析完成写论文或报告时,为更好地呈现分析结果,有时需要展示同一模型在不同工况、同一模型不同时刻、同一时刻不同角度的分析结果,通常做法是逐个导出,然后再借助其他软件拼图实现。

abaqus后处理中的多图层显示功能能够较为便捷地满足上述需求,以6.12版本为例对详细的操作过程进行汇总。



后处理的多图层显示

在visualization模块下,打开需要处理的odb结果文件,在菜单view>Overlay Plot…菜单下新建和设置图层。

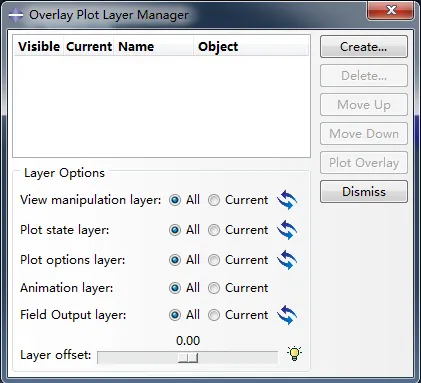

   ▲图为新打开的overlay plot layer manager界面


点击create根据需求创建多个图层,本例创建4个图层,命名采用默认,图层列表中可通过复选框显示图层、设置当前图层。

在Layer Options栏中, All代表操作对象为所有图层,Current代表操作对象为当前图层。

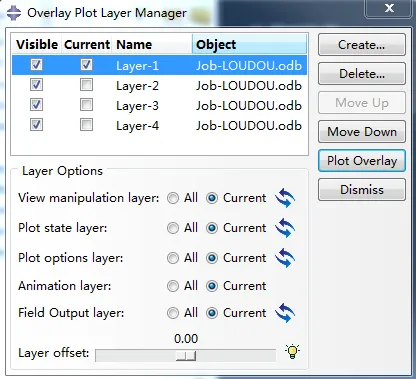

▲图为创建图层后的overlay plot layer manager界面,当前显示为单图层模式



点击右侧plot overlay按钮,切换为多图层显示模式,所有操作对象选择current。

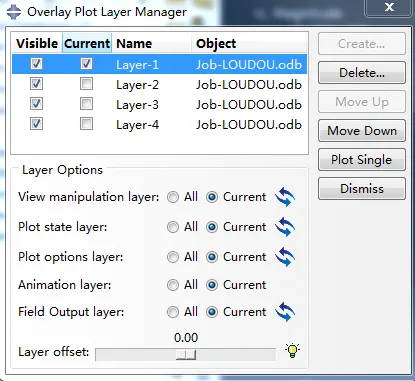

▲图为创建图层后的overlay plot layer manager界面,当前显示为多图层模式



在试图窗口移动、旋转、不同时间不同场变量等操作,实现多图层显示计算结果。

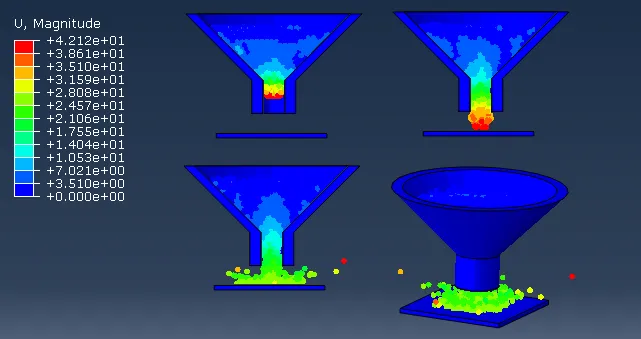

▲图为多图层显示示例,图层123为不同分析时刻的剖视图,图层4为整个模型的轴测图。


REFERENCE:http://forum.simwe.com/thread-1319236-1-1.html

免责声明:本文系网络转载或改编,未找到原创作者,版权归原作者所有。如涉及版权,请联系删
