Abaqus：Python后处理提取图片方法

通常需要截取应力云图，并且要求图片不带罗盘、图例不带边框等等。手动导出合适的图片比较繁琐，有必要采用脚本自动导出图片，并且可以对多个odb文件进行批量处理，批量导出图片。

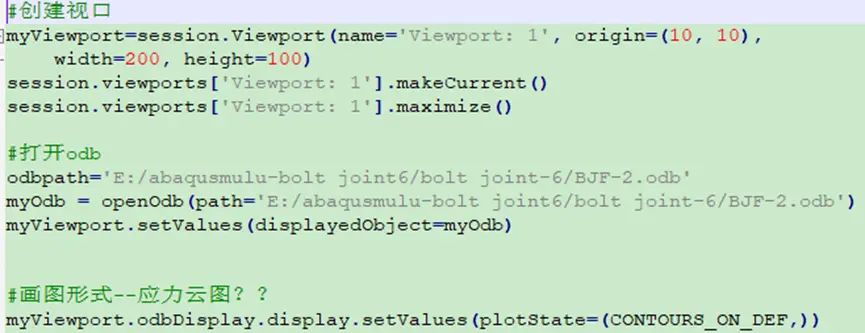

1.定义视口并打开odb文件

默认状态下视口展示的是应力云图。

2.选择展示的分析步及帧数

选择展示的分析步数以及该分析步的帧数。注意这里填写的相当于python里的列表索引号，从0开始计数。

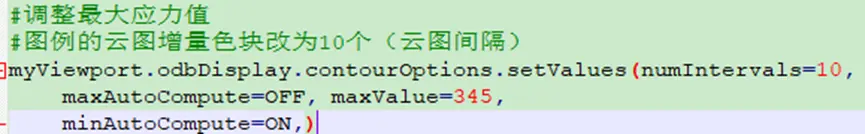

3．调整图例

调整图例显示的最大应力值345MPa。将图例的色块数量修改为10个（不重要）。

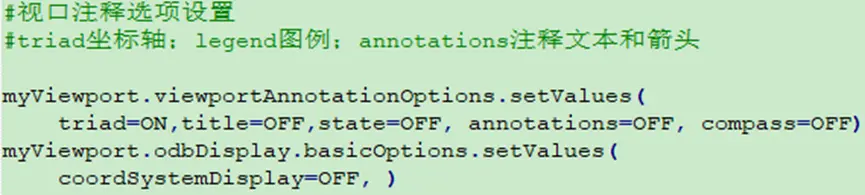

4．调整视口注释选项

展示三维坐标轴triad；关闭标题title、状态信息state、装饰annotations、罗盘compass。

5．调整展示部件自身

调整观察视角，方式是选择观察位置所在点坐标和观察视角的向量。对于不同部件，可采取不同的观察点和观察视角向量。

选择展示的部件（显示组）。只显示想要展示的部件。

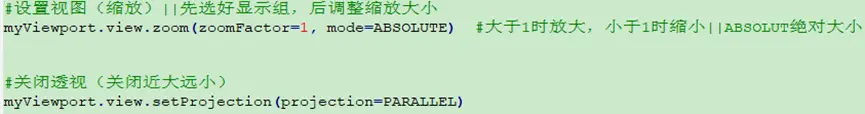

选择放大或缩小的系数，使展示的部件大小合适。关闭近大远小的投影效果，选择平行投影。

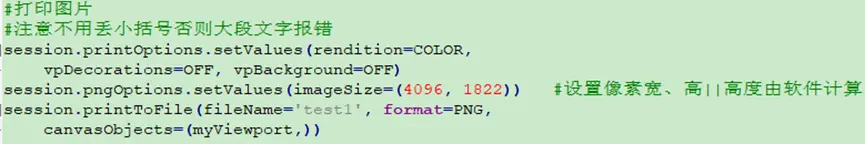

6．输出图片

选择像素大小，设置图片名称和图片格式。
