Abaqus技巧系列:后处理中的mises SP解析

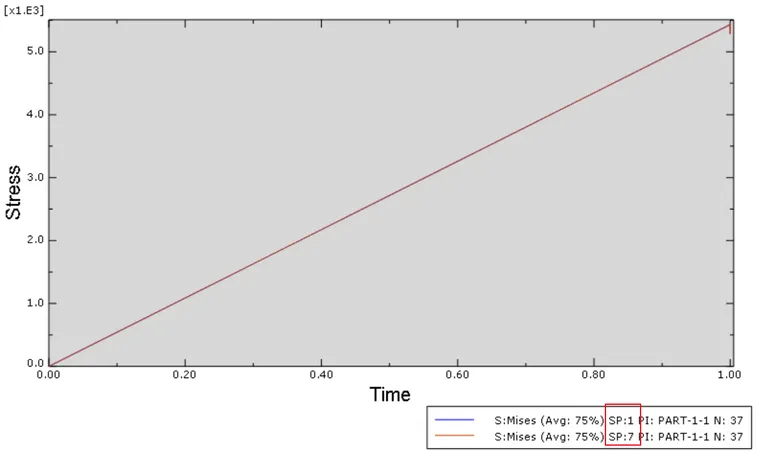

每当我们兴高采烈的完成一个分析任务时,总是迫不及待的打开后处理界面,看到漂亮的云图。接下来就是我们绘制节点应力的时候,有时候会出现这样的情况,如图1,图2所示





这时候我们在一个节点处发现了两条曲线:S:MISES SP:1; :S:MISES SP:7.这个和我们的预期有些出入,,怎么会有两条曲线?明明我只选择了一个点啊。

别急,让我们来梳理下:

首先,我们用的是壳单元,注意画重点,是壳单元:

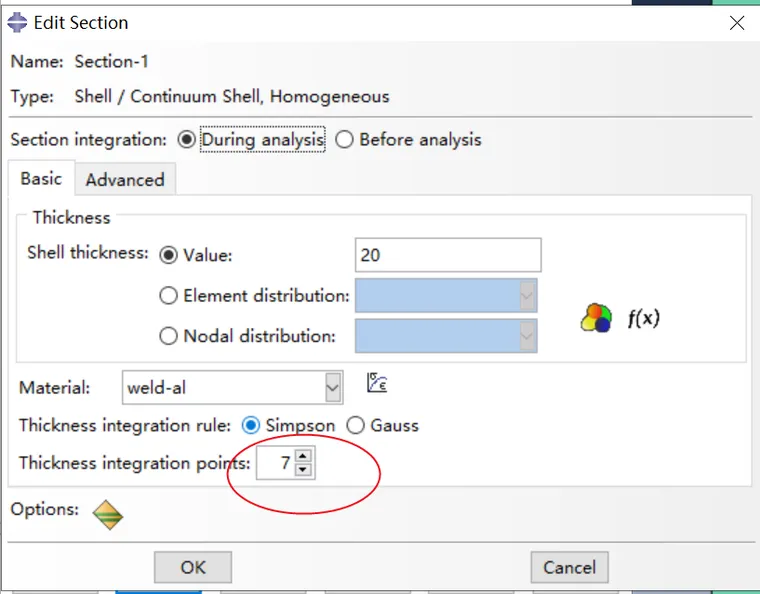

来看下壳单元的描述,在壳单元中,有个重要的概念是积分点,即虽然是一个面,但通过积分点,可以等效成一个实体。同时一个截面可以设置不同的积分点数量,如在本个案例中,设置了7个




在abaqus中,会自动输出最上面和最下面一个积分点应力值,所以就是SP1和SP7.

如果我讲到这里,你就认为了解了,你真的不太适合学有限元,学有限元要举一反三,力求深解。其中最主要的问题就是SP1和SP7的具体位置是壳的哪个面。

SP代表什么意思

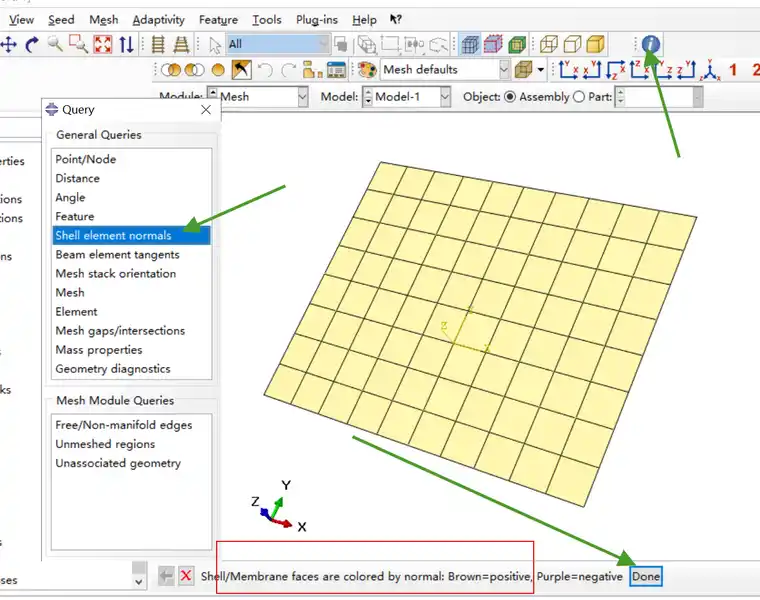

我们在MESH模块中用query的功能查看单元的法向,会得到下面的注解,brown的方向是正向positive。所以SP = shell positive 也可以看出SPOS。同样的SNEG= shell negative,就是负向。

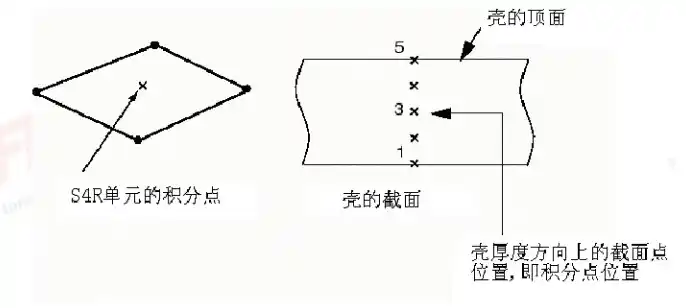

接着我们看之前发过的一个图


壳的顶面就是SP ,那么SP1就是底板,SP5就是顶面。对于本例题,就是SP7是顶面。这可能和我们的认识有出入。那么我们实例验证下

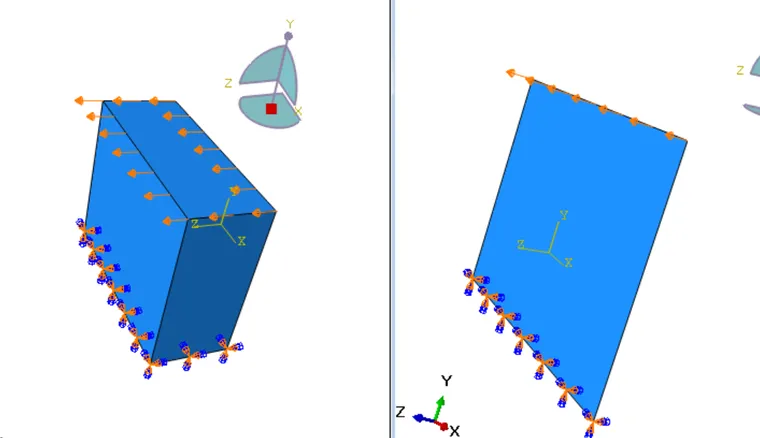

一个实体单元,一个壳单元,壳单元,Z正向为法向方向,可以参见上面的图

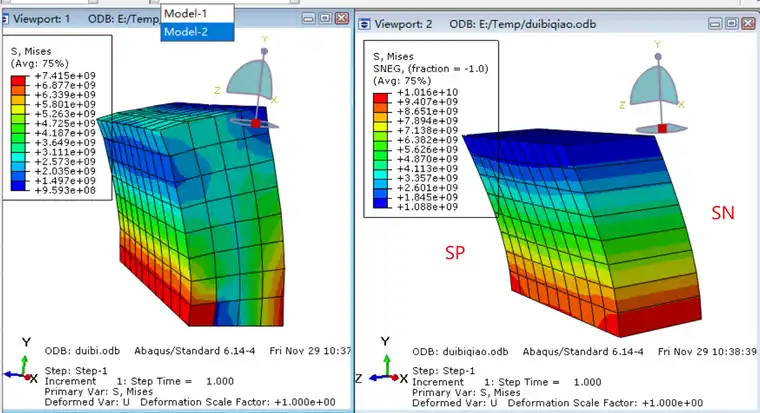

结果查看:

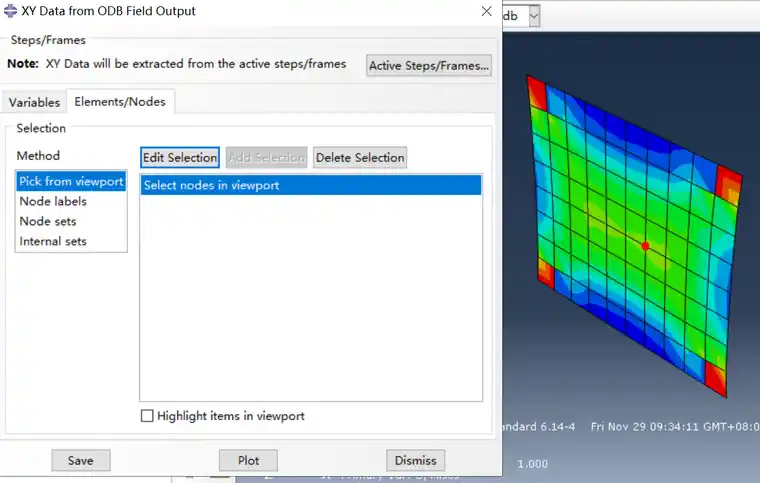

取壳单元上一点,输出应力


其中sp1>sp7.对照实体单元的云图,Z向负向的面应力大,结果和预期一致。
