HyperMesh模型导入Abaqus的变形后处理技巧

经过Abaqus的操作可以将Abaqus计算后的变形单元和节点输出为inp文件，这个inp文件可以通过HyperMesh读取。

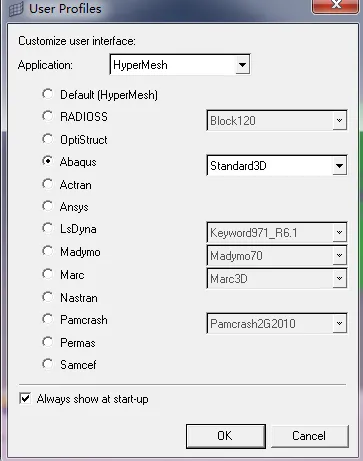

打开HyperMesh后设置user files为Abaqus，如图1所示。

图1

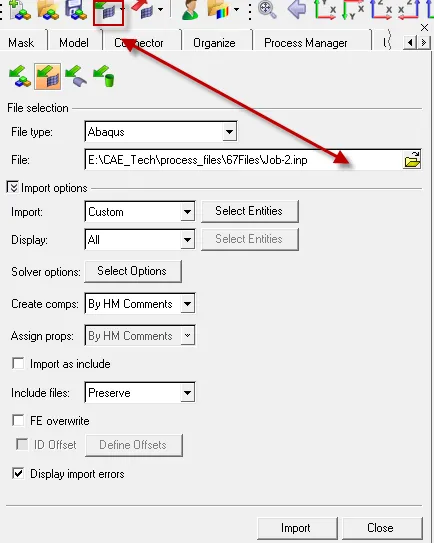

之后通过import Solve Deck导入Abaqus生成的inp文件，如图2所示。

图2

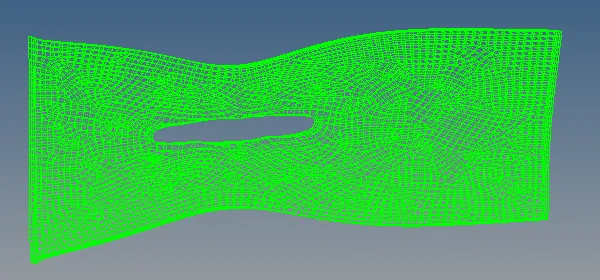

之后点击import即可在窗口显示导入的变形模型，如图3所示。

图3

在此基础上，可以对网格进行编辑重划分，修改结束后同样可以导出修改后的模型inp文件，如图4所示。

图4

此时的inp文件记录了在HyperMesh中修改后的模型。

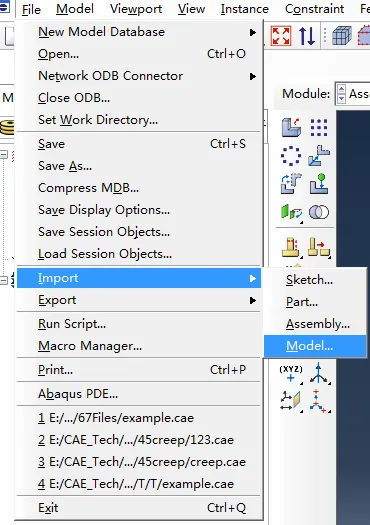

再之后，可以通过Abaqus导入Hm生成的inp文件，如图5所示。

图5

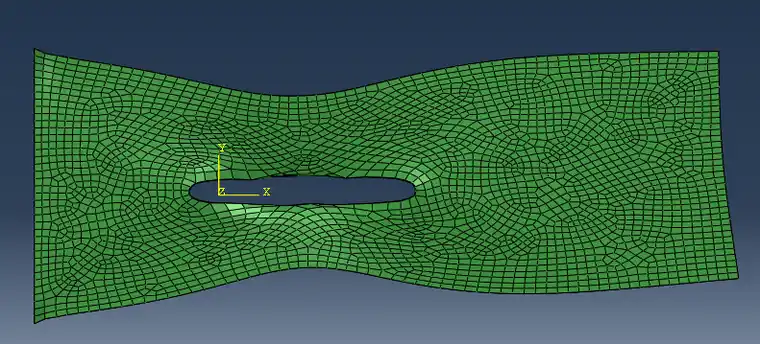

导入后的模型在Abaqus中的显式如图6所示。

图6

在HyperMesh编辑三维单元网格不是那么方便，建议的思路是先生成实体再进行网格编辑。

Abaqus6.12以后的版本据说可以由孤立的网格生成实体模型，这个还是比较方便的，生成实体模型后在Abaqus里面就可以进行网格重划分。
