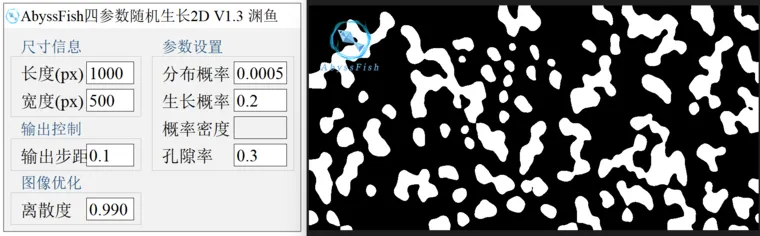

首先选取一张待导入Abaqus的图片,这里采用优化的随机生长算法生成一张图片,绘图参数及生成结果见下图。

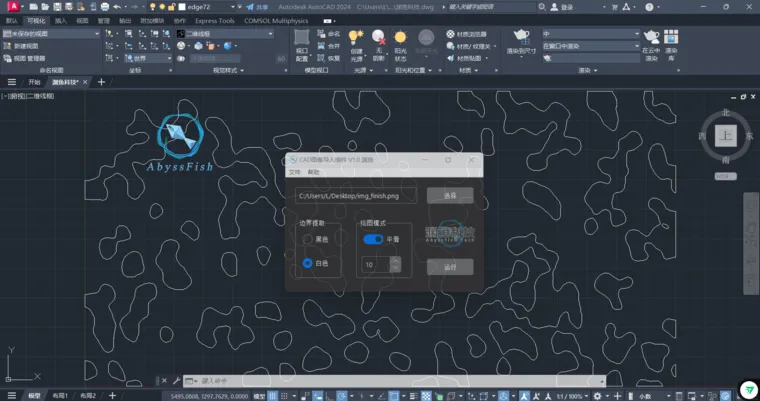

利用CAD图像导入插件将图片导入到AutoCAD软件内。边界提取选择白色,绘图样式设置为平滑,并将平滑设置10,关于插件中参数设置的原理可查看:https://www.jishulink.com/post/1944296
在AutoCAD内将导入的图形建立面域,并新建一个与原图大小相同的长方形面域。

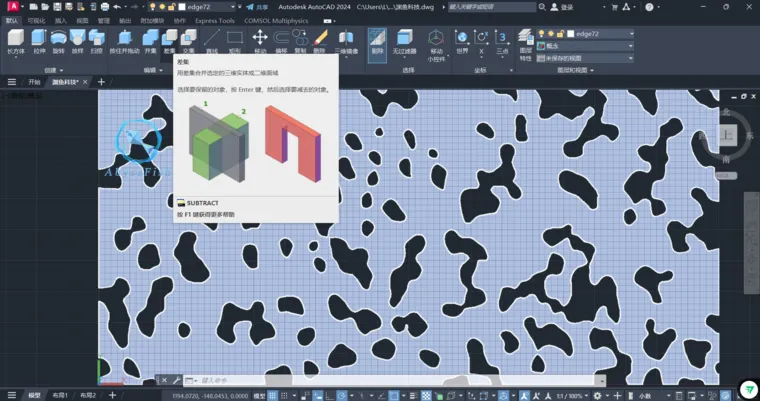

运用差集,将长方形与导入的图形面域做差集。
通过缩放将生成的模型缩放到指定尺寸。
将处理后的模型导出为.sat格式。

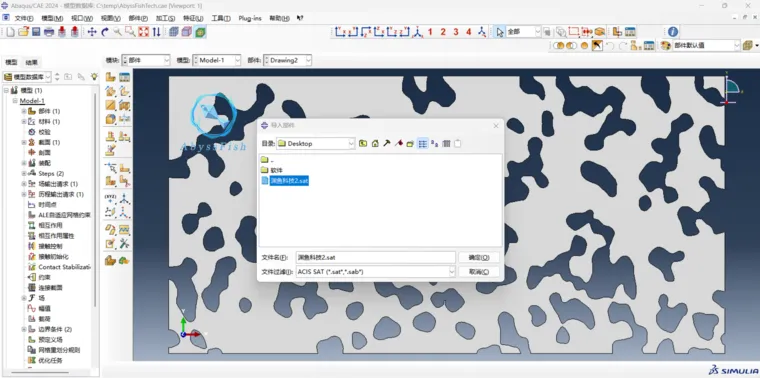

打开Abaqus,选的导入-部件,选取保存的.sat文件并导入。
切换到属性,为部件添加材料属性信息,截面类别选择壳。

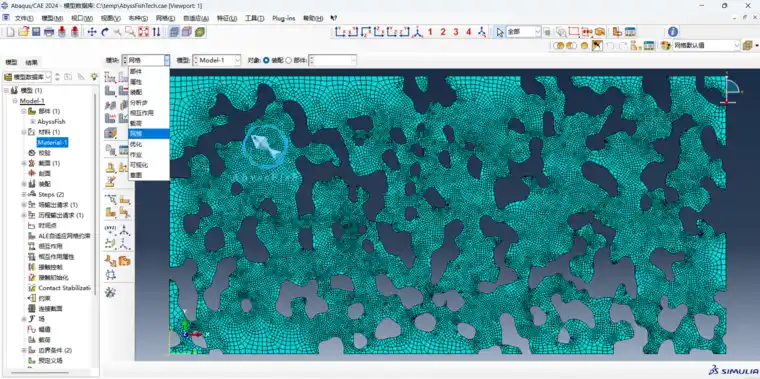

依次进行装配、分析步、相互作用、载荷、网格的设定。在本案例中仅为方便演示,设定静力,通用分析步;不考虑模型的自接触,因此未设定相互作用;载荷左侧边界设置为固定铰约束,右侧设置单位位移,使模型受拉;网格采用默认四边形单元形状。

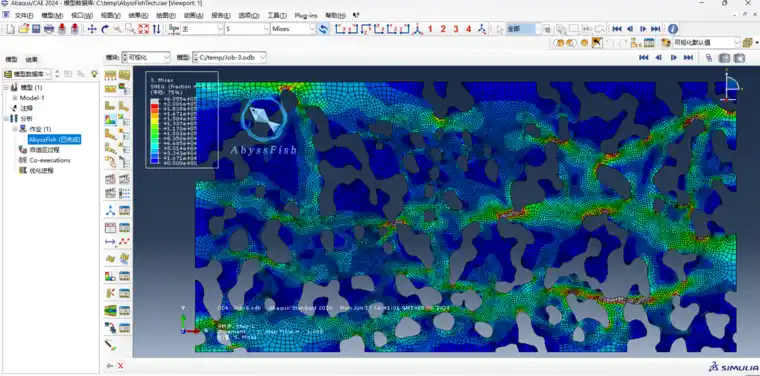

建立并提交作业,查看计算结果。
复杂图片模型的导入可查看:
Abaqus Image To Part 2D https://www.jishulink.com/post/1927661
