Neper晶粒建模软件生成的inp文件如何导入Abaqus

本帖将对neper中生成晶粒后如何导入abaqus进行详细讲解,其实步骤并不麻烦,主要还是要熟悉neper帮助文档,主要的步骤如下:

a.    直接打开neper的工作目录neper-workfile,然后在此目录下右键打开终端,


二/三维晶粒建模软件Neper中生成inp文件后如何导入abaqus的图2

b. 生成一个自定义的晶粒模型,

 neper -T -n 50 -domain "cube(100,60,30)" -morpho gg


二/三维晶粒建模软件Neper中生成inp文件后如何导入abaqus的图4

c. 可视化晶粒

neper -V n50-id1.tess -datacellcol id -print img1


二/三维晶粒建模软件Neper中生成inp文件后如何导入abaqus的图6

d. 网格划分

 1 自由网格划分(后面指定格式后可以生成inp文件)

 neper -M n50-id1.tess

 (neper -M n50-id1.tess -format inp)

 2 映射网格划分(后面指定格式后可以生成inp文件)

neper -M n50-id1.tess -elttype hex

 (neper -M n50-id1.tess -elttype hex -format inp)

注意:下面命令可以进行自由网格划分并在界面添加cohesive单元

 neper -M n50-id1.tess -interface cohesive -format inp

e. 可视化网格

 1 自由网格

 neper -V n50-id1.msh -showelt1d all -dataelset3dcol id -print n50-id1-mesh1


二/三维晶粒建模软件Neper中生成inp文件后如何导入abaqus的图8

 2 映射网格

 neper -V n50-id1.msh -showelt1d all -dataelset3dcol id -print n50-id1-mesh2


二/三维晶粒建模软件Neper中生成inp文件后如何导入abaqus的图10

f. 导入ABAQUS

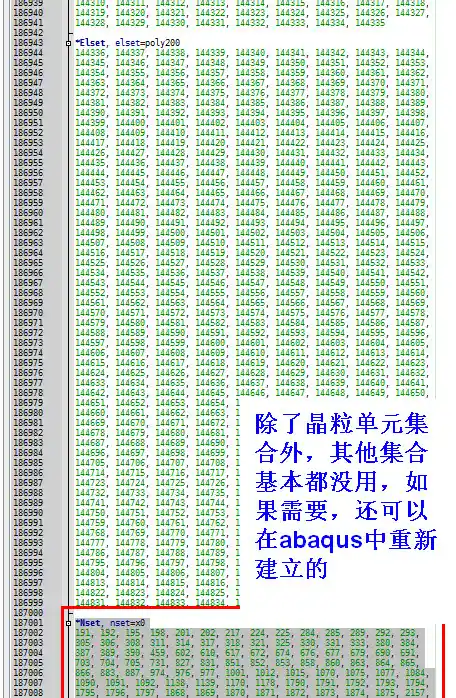

 把生成的n50-id1.inp文件放在ABAQUS工作目录,然后file-import-model (对于neper导出的inp文件,如果导入abaqus不成功(四面体网格通常会导入不成功,六面体网格不会出现导入不成功),可以删除inp文件中无用的单元或节点集合后重新导入即可)
