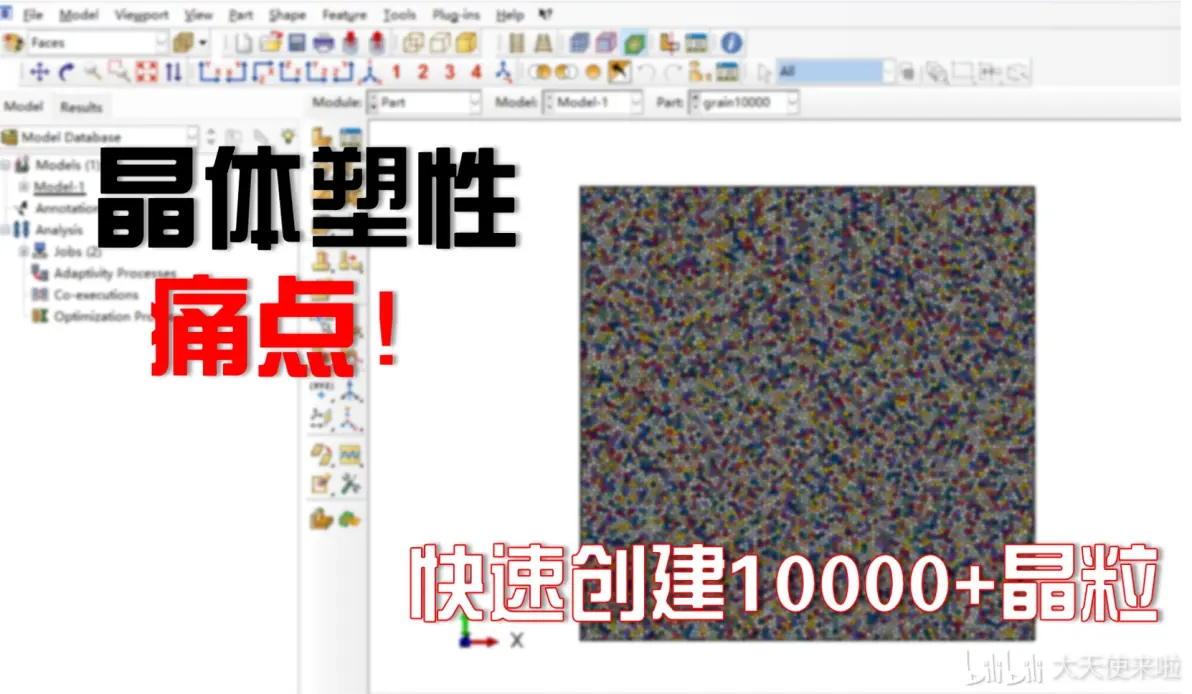

CPFEM系列：用.stp文件在Abaqus里快速生成大量2D晶粒模型

利用python等工具创建种子点数量较多的voronoi图形相对简单，但是导入到Abaqus中非常耗时，导入时间甚至随着晶粒数量呈指数增长。提升几何信息的导入速度基本原则就是尽量每一步都避免使用CAE GUI，尽量使用文本格式文件做信息传递，本文经试验总结出基于.stp文件的建模方式较为稳健。

首先要选择能够基于种子点生成voronoi的软件或算法，并且能将生成好的几何信息导出到.stp文件，推荐Rhino、CAD等软件。

1.     生成好所有的面后导出到.stp文件。

2.     在Abaqus中导入Part，并在弹窗选择结合成单个part。

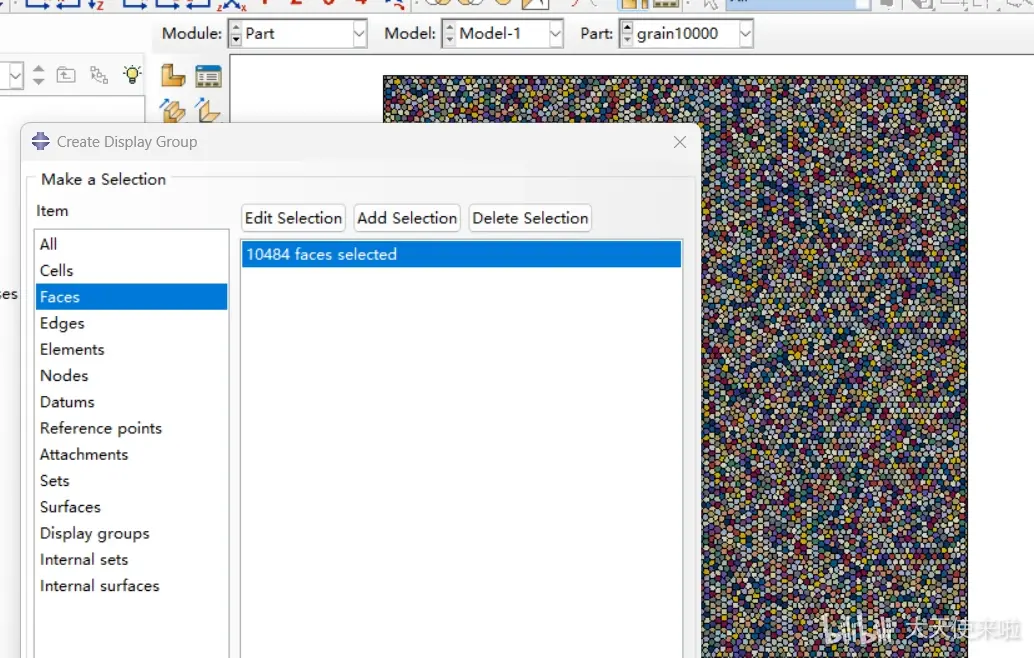

3.     测试创建的10484个晶粒导入时间为3min，python直接导入耗时可能超过24h，时间上的节省非常可观。

4.     通过自行调节种子点基本可以构建出各类异质结构voronoi图形（如梯度结构），其它的更细节的建模需求可以在软件或者算法中进行调整。

5. 由于晶体塑性计算效率的限制，对于大量晶粒建模有需求的科研项目可能并不是很多，二维模型建立出如此多的晶粒已经很难计算，三维模型若按照这种方法建模可能有适当提速，但是实现起来相对不容易。
