Abaqus中的SPH粒子生成技术详解

01Abaqus粒子生成器


Abaqus加入粒子方法以来(连续粒子6.11离散粒子6.13),后续的版本不断在完善它的功能:

  • 2016版开始支持粒子生成器,用来自动生成DEM颗粒(离散粒子单元PD3D)
  • 2018版能够使用粒子生成器将SPH粒子(连续粒子单元PC3D)引入流域
  • 2019版引入了充气模拟的LKM方法,可以用粒子生成器来生成LKM粒子(离散粒子单元PD3D)

Abaqus SPH粒子生成技术【送inp】的图2

DEM颗粒生成-喷丸强化

Abaqus SPH粒子生成技术【送inp】的图3

SPH粒子生成-水龙头放水

‍‍‍

Abaqus SPH粒子生成技术【送inp】的图4

LKM粒子生成-气体发生器释放气体


在Abaqus中,这三种粒子都是通过关键字*particle generator自动生成,之前已有文章涉及DEM颗粒的生成,而LKM是比较新的技术,目前使用该方法的人也不是很多,后面大家有这个需求的话我再详细阐述,这篇文章重点讲解如何通过粒子生成器来生成SPH粒子。




02SPH粒子生成技术

目前GUI界面下还无法使用粒子生成器,我们通过编辑inp文件来实现。

  • 第一处编辑

首先需要定义一个粒子生成出口,然后创建一个粒子生成器,为它命名,指定生成粒子的单元类型,最大粒子总数,最后与粒子生成出口关联起来,格式如下:


*PARTICLE GENERATOR, NAME=generator name, TYPE=PC3D, MAXIMUM NUMBER OF PARTICLES=number*PARTICLE GENERATOR INLET, SURFACE=inlet_surface_name


紧接着刚才的编辑,为生成的粒子创建单元集合,并为之分配截面、材料属性,定义SPH粒子的特征长度,格式如下:

*PARTICLE GENERATOR MIXTUREparticle_body*SOLID SECTION, ELSET=particle_body, MATERIAL=waterElement characteristic length


注意:这一处编辑是在粒子生成出口的part层级来完成。

  • 第二处编辑

在分析步激活粒子生成器,格式如下:

*PARTICLE GENERATOR FLOW, GENERATOR=generator nameAmp_flowspeed


这样就完成了粒子生成器的定义,能在创建好的粒子生成出口上按照一定的速度、自动的生成指定材料的SPH粒子,直到达到最大粒子总数。

Abaqus SPH粒子生成技术【送inp】的图6

SPH粒子生成器-喷水口算例




03复杂应用案例

单纯执行SPH粒子生成没有太大的实际作用,大多数情况下,我们还需要根据所分析问题的特点,指定SPH粒子的人工粘度、内核公式(SPH/NSPH/XSPH)、追踪区域(tracking box)、流出控制(outlet)以及定义PC3D单元与其他单元的接触。


比如源源不断的水流冲击水车的过程,首先可以创建一个包含SPH粒子接触的简单模型,算完之后我们发现,大量颗粒冲击水车后一直在模型中做自由落体运动,这势必增大求解时的内存负担。


Abaqus SPH粒子生成技术【送inp】的图8

水车模型1-简单接触模型

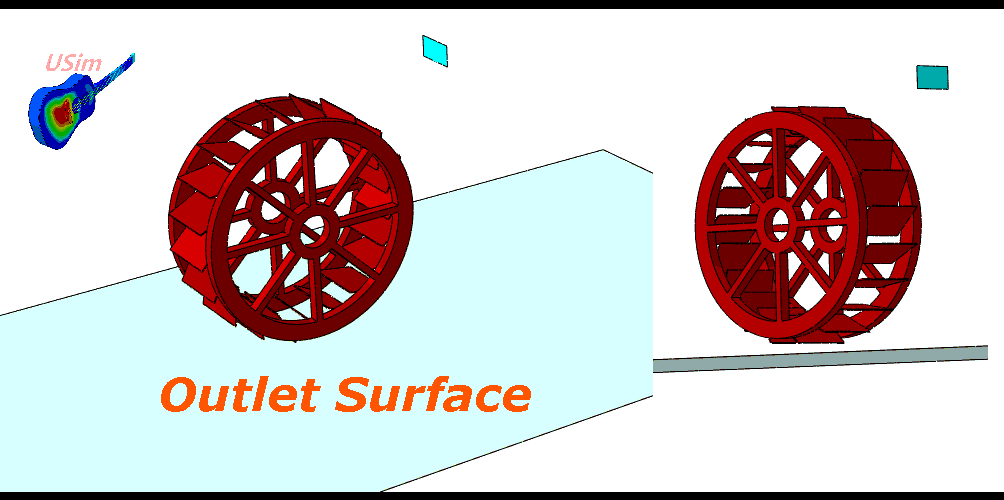

这时我们可以“过河拆桥”,通过设置一个粒子流出边界,使“完成使命”之后的粒子从模型中消失,效果就像CEL方法中的欧拉材料流出欧拉区域之后,不再参与分析。

Abaqus SPH粒子生成技术【送inp】的图9

水车模型2-流出边界模型


最后,在水车模型2的基础上,给水车的轮轴上增加一些负载,让转动的水车带动农械运转。


Abaqus SPH粒子生成技术【送inp】的图10

水车模型3-糯米捶打机复杂模型
