Abaqus中DEM颗粒建模技术详解

1.CAE建模

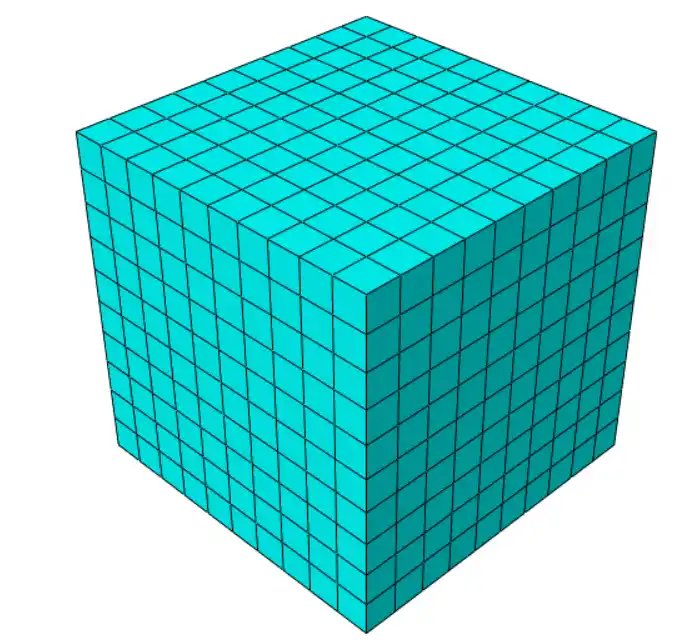

 构建一个正方体部件,将其装配并划分网格

ABAQUS中DEM颗粒建模的图1

颗粒是在网格节点处生成,网格布种大小要大于颗粒直径,防止粒子干涉

单元类型为C3D8R单元



2.修改inp文件

将C3D8R单元类型改为pd3d单元

**赋予颗粒属性

*Discrete Section, elset=颗粒集合名称, density=颗粒密度, alpha=颗粒阻尼

颗粒半径

**定义颗粒表面

*Surface, name=颗粒表面名称

装配后部件名称.颗粒集合名称,


**定义颗粒接触

1)法向接触

2)切向接触

参与计算的颗粒均为解析刚体,因此增量步需为固定增量步。

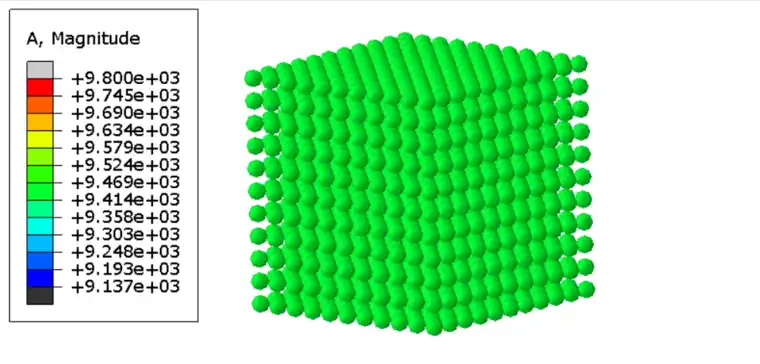

重要的是C3D8R单元转换为pd3d单元

ABAQUS中DEM颗粒建模的图2

inp文件中最大单元节点编号为1331,生成粒子数为1331个

在excel中编辑

ABAQUS中DEM颗粒建模的图3


按此规律依次排列到1331,1331


将其复制替换原来的网格单元即可

ABAQUS中DEM颗粒建模的图4

免责声明:本文系网络转载或改编,未找到原创作者,版权归原作者所有。如涉及版权,请联系删
