二/三维晶粒建模软件Neper安装与使用详解

三维晶粒的建模及分析可以在多款软件/或语言中实现，大致包括以下几种：

1、多晶生成及网格划分NEPER

  官网：https://neper.info/

  安装及教程参考：https://geomatlab.com/neper-install/

  https://www.jishulink.com/college/video/c15430

  https://www.jishulink.com/college/video/c15965

2、有限元多晶塑性FEPX（neper配套求解器）

  官网：https://fepx.info/

  安装及教程参考：https://www.jishulink.com/college/video/c15965

3、晶体塑性有限元开源软件DAMSK

  官网：http://dream3d.bluequartz.net/     https://damask.mpie.de/

  安装及教程参考：https://qixinbo.info/2018/01/12/damask-install/

  https://www.jishulink.com/college/video/c16039

4、三维晶粒模型Dream3D（win、 linux、 OS X）

  官网：http://dream3d.bluequartz.net/

  帮助文档http://www.dream3d.io/

  教程：https://www.bilibili.com/video/av456383677/

  https://www.bilibili.com/video/av796393159/

5、matlab建立三维晶粒模型

 需要自己编程实现，然后导入到abaqus中

 教程参考：https://www.jishulink.com/content/post/428641 （编程）

6、python建立三维晶粒模型

 需要自己编程实现，可以直接在abaqus中运行

 教程参考：https://www.jishulink.com/college/video/c10097

  https://www.jishulink.com/content/post/263144  （编程）

  https://www.jishulink.com/content/post/425174  （插件）

  https://www.jishulink.com/content/post/1794909  （插件）

7、neper生成晶粒导入abaqus的程序neper2cae，并插入cohesive单元PyCiGen

  自己编程实现，参考论文：https://www.sciencedirect.com/science/article/pii/S2352711020303642

  下载地址： https://github.com/ngrilli/Neper2CAE  https://github.com/ngrilli/PyCiGen

  附上代码：

Neper2CAE-master.zip

PyCiGen-master.zip

本贴主要介绍下在Ubuntu下安装neper的整个详细过程

软件：Win10+VMware station pro16+Ubuntu20.04

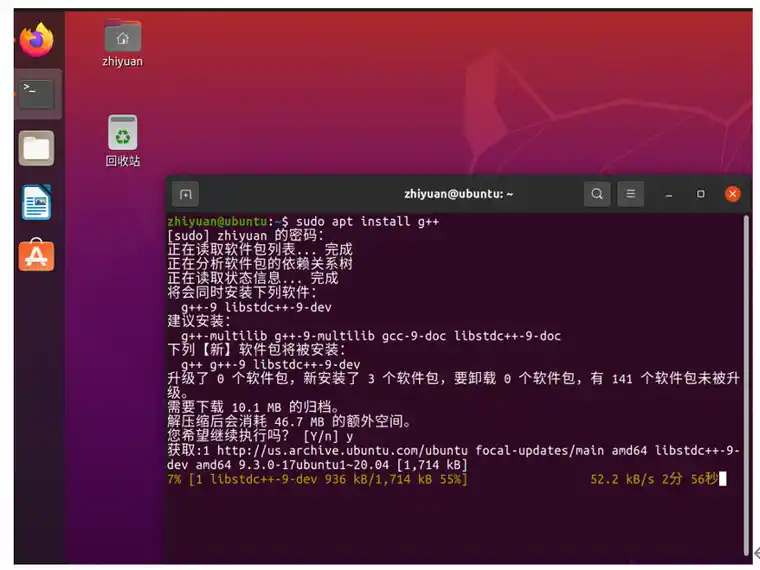

1.      先安装依赖包和框架

sudo apt install cmake

sudo apt install g++

sudo apt install gcc

sudo apt-get install libnlopt.dev

sudo apt-get install povray

sudo apt-get install libgmsh-dev

sudo apt-get install imagemagick

2.      安装GSL

下载网址：http://mirrors.ustc.edu.cn/gnu/gsl/

下载GSL最新版gsl-2.6.tar.gz，双击解压，进入该目录：

cd /home/zhiyuan/ gsl-2.6

然后运行以下命令进行安装：

sudo ./configure

sudo make

sudo make install

3.      安装neper

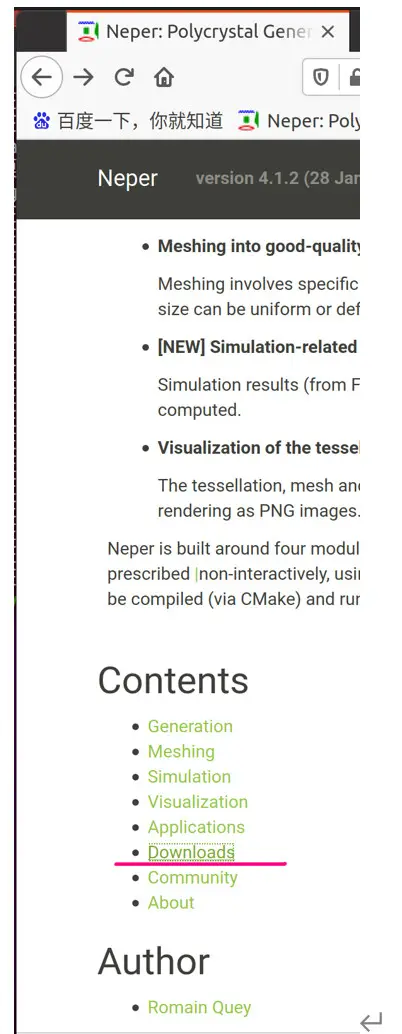

官网下载neper，https://neper.info/

下载neper并双击解压，然后进入neper下的src目录：

cd /home/zhiyuan/neper-4.1.2/src

此时需要安装最后一个依赖，否则neper编译后运行测试文件报错

sudo apt-get install mpich

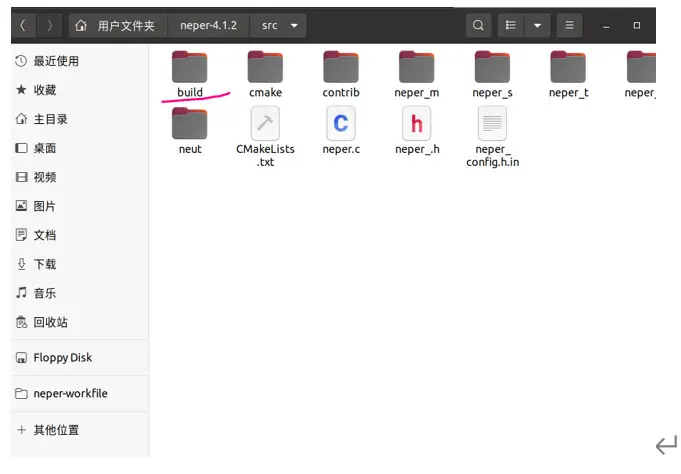

在该目录下创建一个build文件夹，并执行编译：

mkdir build

cd build

cmake ..

然后接着运行以下安装命令：

make

sudo make install

4.      全部安装完成

然后运行以下命令进行测试

make test

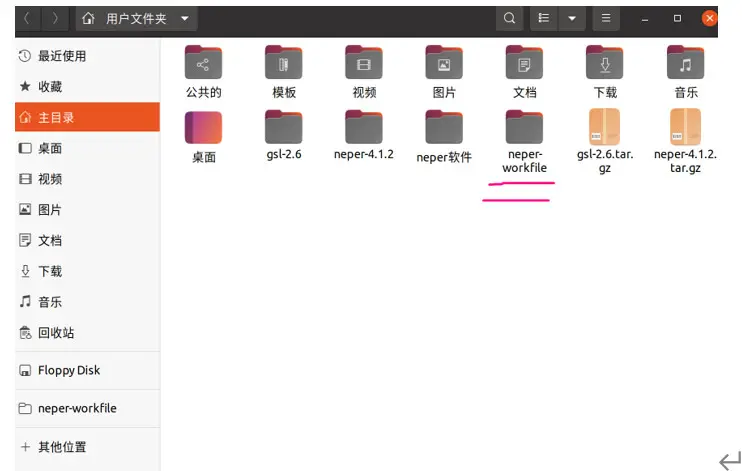

测试通过后，新建立一个文件夹，用于存放neper运行后文件，

然后在该文件夹下运行终端，输入以下命令生成一个.tess文件：

neper -T -n 100

使用以下命令将上述生成的文件可视化：

neper -V n100-id1.tess -datacellcol id -print image_1

（其中，n1000-id1.tess是上一步生成的晶体文件名，image_1是输出图片的文件名）

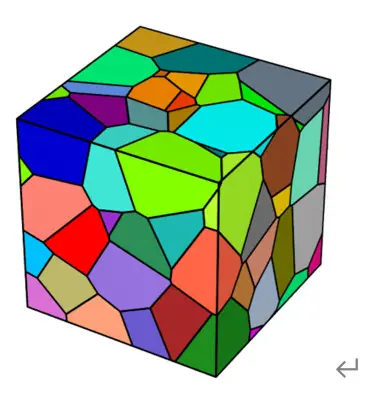

生成的图片如下：

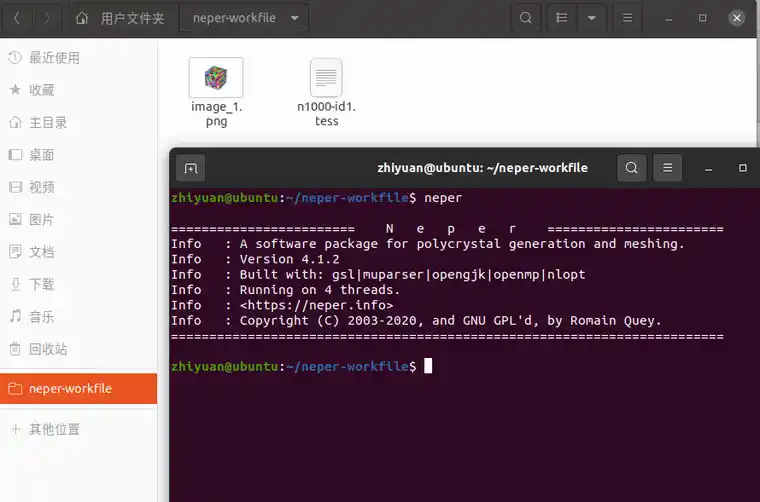

在neper工作目录下运行终端，然后输入neper可以查看其版本等信息

安装过程中参考：https://geomatlab.com/neper-install/
