三维Voronoi建模工具Neper的安装与实例教程


neper 是功能强大的专业 voronoi 建模工具,在 linux 系统下通过命令行交互的方式来使用。

因为大多数人对 linux 环境都不熟悉,面对一片漆黑的 linux 界面时,畏难情绪会一下子让你失去使用 neper 的信心。

本文通过介绍一个官网推荐的 neper 使用案例和 neper 的安装,提供翻译版的用户手册,减少大家对 linux 的陌生感、更多了解 neper 的强大功能。

下面先看安装好之后,使用的情况。



命令行交互,从实例一瞥 neper


上面的截图采用一条命令: neper -T -n 100 -id 1 ,来创建包含 100 个 vonronoi 多边形的三维立方体模型。“-T”代表执行“生成 voronoi 多边形模块”,“-n” 代表数量,“-id”代表赋予模型的 ID 标识,简单明了。

执行成功,在屏幕上会自动打印出相关的信息。采用 linux 的命令 “ls”,可以看到在当前目录下,生成了一个后缀“.tess”的文件。这个文件还要经过网格划分,生成“.inp”文件,才能让 abaqus 软件使用。

下面的截图展示了进行网格划分的命令。


这次的命令就变得很长了:

neper -M -format inp -gmsh /root/gmsh-4.3.0-Linux64/bin/gmsh  n100-id1.tess

“-M”代表执行“网格划分”功能,“-format inp”代表生成 “.inp”后缀模型文件,“-gmsh”代表采用的网格划分工具是 gmsh,“/root/gmsh-4.3.0-Linux64/bin/gmsh”代表网格划分工具所在的路径,“n100-id1.tess”是上一步形成的模型文件。

经过这样的解释,相信大家也不会觉得命令晦涩难懂了。

直观感受 neper

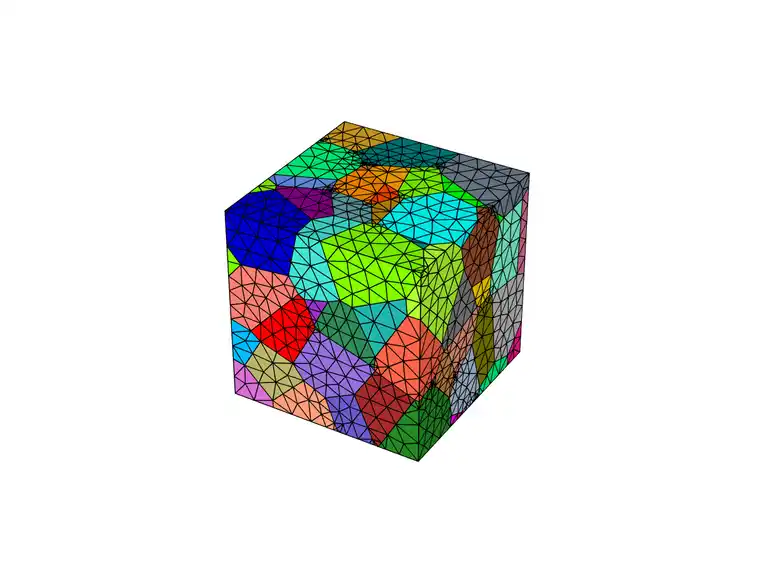

在上面的命令中,没有指定划分网格的单元类型,默认采用的是四面体。执行下面的命令之后,就渲染出了 voronoi 模型的网格划分效果图。

命令:neper -V n100-id1.tess,n100-id1.msh -dataelsetcol id -print img


我们把划分网格的命令增加一个参数:“-elttype hex”,代表采用六面体进行网格划分。渲染后的效果见下图。


生成的 .inp 文件

生成的 .inp 文件里面包含*Node  *Element  *Elset 关键字的信息。





neper 的安装,使用 neper 最大的障碍

对 linux 系统不熟悉,阻碍了一部分人使用 neper,不懂得安装 neper 让大多数人用不了 neper。

下面做一个简单介绍,如果想知道具体细节,还请联系本人。

首先,准备 linux 系统,这是最简单的一步。可以安装虚拟机、如果是 win10 现在可以兼容类似原生系统的 linux 环境。后者优于前者,但这些方法都不是最好的。原因在于个人计算机性能有限,可能在使用 neper 的时候体验更差了。最好的方式是购买云服务器,自动就搭建好了 linux 系统,而且根据你的性能需求可以随时升级配置。使用最低配置,每月不到 50元,经济实惠,方便好用。

当然,用云服务器还得学习使用 ssh 远程登录,SFTP 文件传输。这些虽然简单,但是技能零碎,没有人带路还是比较棘手。

然后,做基础准备。在 linux 系统安装各种工具,比如:pip、gcc、cmake 等等。

开始可以安装 neper 了。在linux 用 wget、pip、yum 来获取安装包和依赖包,不少人在这步就寸步难行了。接着,开始编译 neper 。这个过程会各种报错,查看反馈,然后再安装各种依赖库、配置环境变量。绝大多数新手都会在这个过程中阵亡。

在安装 neper 过程中,需要安装的依赖包括 gsl、nlopt、scotch、gmsh、povlinux。这些依赖库(包)的获取地址,用户手册给出的不详细或不可用,还得自己去搜寻。所以,在使用 neper 前,有大量的工作要做,使用者需要有 linux 环境下比较成体系的知识和操作技能。
