晶体塑性有限元Abaqus三维泰森多边形(Voronoi模型)插件V6.0介绍

6.0版本相对于5.0版本做了一系列的功能升级和模块新增,首先升级了基础的三维voronoi模块以及梯度晶模块,然后增加了带权重的二维voronoi和周期性边界,当然三维周期性的voronoi也增加到当前的版本中,此外6.0版本新增了网格映射模块(Mapping VoronoiEG)、用户自定义模块(UserDefine VoronoiEG)、流动两相模块(Fluid VoronoiEG ) 、泡沫结构模块(Foam Structure )以及周期性网格模块(Periodic Mesh).



1. 插件启动方式

首先启动Abaqus界面,单击菜单栏AbqVoronoi,点击子菜单中的选项可启动不同的晶体模型生成模块,包括:Voronoi2D模块(生成二维Voronoi模型)、Voronoi3D模块(生成三维Voronoi模型)、VoronoiEG模块(生成网格型Voronoi模型)和VoronoiTool(其他辅助工具),如图所示:

晶体塑性有限元 Abaqus 三维泰森多边形(voronoi模型)插件 V6.0的图1

图1.1 启动三维多晶模型生成插件




2. Voronoi2D模块

Voronoi2D模块包括:Basic Voronoi2D模块、BSpline Voronoi2D模块和Weighted Voronoi2D模块,其中Basic Voronoi2D模块可生成矩形和圆形边界的二维Voronoi晶体模型;BSpline Voronoi2D模块可生成在每个晶胞中填充B样条曲线的模型。


2.1 Basic Voronoi2D模块

BSpline Voronoi2D模块用户输入界面如下:

晶体塑性有限元 Abaqus 三维泰森多边形(voronoi模型)插件 V6.0的图2

图2.1 Basic Voronoi2D模块矩形边界模型用户界面

晶体塑性有限元 Abaqus 三维泰森多边形(voronoi模型)插件 V6.0的图3

图2.2 Basic Voronoi2D模块圆形边界模型用户界面




2.2 BSpline Voronoi2D模块

BSpline Voronoi2D模块用户输入界面如下:

晶体塑性有限元 Abaqus 三维泰森多边形(voronoi模型)插件 V6.0的图4

图2.3 BSpline Voronoi2D模块用户输入界面



2.3 Weighted Voronoi2D模块【新】

Weighted Voronoi2D模块用户输入界面如下:

晶体塑性有限元 Abaqus 三维泰森多边形(voronoi模型)插件 V6.0的图5

图2.4 Weighted Voronoi2D模块用户输入界面



2.4 Periodic Voronoi2D模块【新】

Periodic Voronoi2D模块用户输入界面如下:

晶体塑性有限元 Abaqus 三维泰森多边形(voronoi模型)插件 V6.0的图6

图2.5 Periodic Voronoi2D模块用户输入界面



3. Voronoi3D模块

Voronoi3D模块包括:Basic Voronoi3D模块、Multiphase Voronoi3D模块、Weighted Voronoi3D模块、Gradient Voronoi3D模块、Periodic Voronoi3D和UserDefine Voronoi3D模块。


3.1 Basic Voronoi3D模块【功能升级】

1) Basic Voronoi3D模块生成长方体边界模型的用户输入界面如下:

晶体塑性有限元 Abaqus 三维泰森多边形(voronoi模型)插件 V6.0的图7

图3.1 Basic Voronoi3D模块长方体边界模型用户输入界面



2) Basic Voronoi3D模块生成圆柱体边界模型的用户输入界面如下:

晶体塑性有限元 Abaqus 三维泰森多边形(voronoi模型)插件 V6.0的图8

图3.2 Basic Voronoi3D模块圆柱体边界模型用户输入界面



3) Basic Voronoi3D模块生成球体边界模型的用户输入界面如下:

晶体塑性有限元 Abaqus 三维泰森多边形(voronoi模型)插件 V6.0的图9

图3.3 Basic Voronoi3D模块球体边界模型用户输入界面



4) Basic Voronoi3D模块生成长方体拉伸模型的用户输入界面如下:

晶体塑性有限元 Abaqus 三维泰森多边形(voronoi模型)插件 V6.0的图10

图3.4 Basic Voronoi3D模块长方体拉伸模型用户输入界面



5) Basic Voronoi3D模块生成圆柱体拉伸模型的用户输入界面如下:

晶体塑性有限元 Abaqus 三维泰森多边形(voronoi模型)插件 V6.0的图11

图3.5 Basic Voronoi3D模块圆柱体拉伸模型用户输入界面



3.2 Multiphase Voronoi3D模块

Multiphase Voronoi3D模块的用户输入界面如下:

晶体塑性有限元 Abaqus 三维泰森多边形(voronoi模型)插件 V6.0的图12

图3.6 Multiphase Voronoi3D模块用户输入界面

Cell Size输入参数说明:(1) Size[radius]列指该相晶体的半径大小,记为; (2) Num列指该相晶体的数量,记为。和需保证以下关系:

式中为多相晶体相数,为长方体总体积。

该模块支持用户输入固定位置晶胞,点击“Set Fixed Grain”按钮可进行相应输入,输入界面如下:

晶体塑性有限元 Abaqus 三维泰森多边形(voronoi模型)插件 V6.0的图13

图3.7 固定晶胞参数输入界面



3.3 Weighted Voronoi3D模块

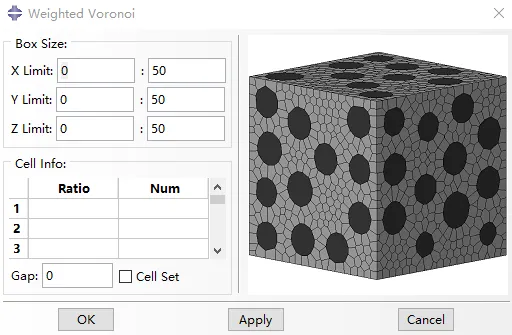

Weighted Voronoi3D模块的用户输入界面如下:

晶体塑性有限元 Abaqus 三维泰森多边形(voronoi模型)插件 V6.0的图14

图3.8 Weighted Voronoi3D模块的用户输入界面

Cell Info输入参数说明:(1) Ratio列指该相晶体体积和占体积的比率,记为,必须保证; (2) Num列指该相晶体的数量。Ratio列中支持存在一个为“-1”的值,其Ratio值为。



3.4 Gradient Voronoi3D模块【功能升级】

Gradient Voronoi3D模块的用户输入界面如下:

晶体塑性有限元 Abaqus 三维泰森多边形(voronoi模型)插件 V6.0的图15

图3.9 Gradient Voronoi3D模块用户输入界面


对于UDF分布,用户需自己使用Python编程语言编写一个尺寸场分布程序,即复写getSize(x, y, z)函数中的内容,函数返回值为一个大于0的浮点数,其意义为该点的晶体尺寸(半径)。

例如:在1×1×1的方盒中,晶体在方盒中的尺寸分布为:


将该尺寸分布函数转为Python程序,参考示例如下:


#coding:utf-8

import math


def getSize(x, y, z):

   ################################################

   size = 0.2*math.sqrt((x-0.5)**2+(y-0.5)**2)+0.025

   ################################################

   return max(size, 1E-5)



if __name__ == "__main__":

   print(getSize(0., 0., 1.))



生成结果如下图所示:

晶体塑性有限元 Abaqus 三维泰森多边形(voronoi模型)插件 V6.0的图18

图3.11 圆周分布的梯度晶体模型示例



3.5 Periodic Voronoi3D模块【新】

Periodic Voronoi3D模块生成用户输入界面如下:

晶体塑性有限元 Abaqus 三维泰森多边形(voronoi模型)插件 V6.0的图19

图3.12 Periodic Voronoi3D模块用户输入界面



3.6 UserDefine Voronoi3D模块

UserDefine Voronoi3D模块生成用户输入界面如下:

晶体塑性有限元 Abaqus 三维泰森多边形(voronoi模型)插件 V6.0的图20

图3.13 UserDefine Voronoi3D模块自定义Part用户输入界面

晶体塑性有限元 Abaqus 三维泰森多边形(voronoi模型)插件 V6.0的图21

图3.14 UserDefine Voronoi3D模块自定义形核点用户输入界面



4. VoronoiEG模块

VoronoiEG模块包括:Basic VoronoiEG模块、Mapping VoronoiEG模块、UserDefine VoronoiEG模块、Smoothing VoronoiEG模块和Fluid VoronoiEG模块;


4.1 Basic VoronoiEG模块

Basic VoronoiEG模块用户输入界面如下:

晶体塑性有限元 Abaqus 三维泰森多边形(voronoi模型)插件 V6.0的图22

图4.1 Basic VoronoiEG模块用户输入界面



4.2 Mapping VoronoiEG模块【新】

Mapping VoronoiEG模块用户输入界面如下:

晶体塑性有限元 Abaqus 三维泰森多边形(voronoi模型)插件 V6.0的图23

图4.2 Mapping VoronoiEG模块用户输入界面



4.3 UserDefine VoronoiEG模块【新】

UserDefine VoronoiEG模块用户输入界面如下:

晶体塑性有限元 Abaqus 三维泰森多边形(voronoi模型)插件 V6.0的图24

图4.3 UserDefine VoronoiEG模块用户输入界面



4.4 Smoothing VoronoiEG模块

Smoothing VoronoiEG模块用户输入界面如下:

晶体塑性有限元 Abaqus 三维泰森多边形(voronoi模型)插件 V6.0的图25

图4.4 Smoothing VoronoiEG模块用户输入界面

其中参数Type有两个可选项,分别为Closed和Open。Close代表所有晶体均封闭;Open代表边界处的晶体为开口状态。


4.5 Fluid VoronoiEG模块【新】

Fluid VoronoiEG模块用户输入界面如下:

晶体塑性有限元 Abaqus 三维泰森多边形(voronoi模型)插件 V6.0的图26

图4.5 Fluid VoronoiEG模块用户输入界面

Fluid VoronoiEG模块Period Num可以控制某一方向的复杂程度,数值越大越复杂,取值范围为1-10;Volume Ratio参数用来控制两相的体积比;



5. 其他工具


5.1 Voronoi Orientation模块

目前插件提供晶体随机取向设置模块,其用户界面如下图所示:

晶体塑性有限元 Abaqus 三维泰森多边形(voronoi模型)插件 V6.0的图27

图5.1 晶体随机取向设置模块用户界面

其中Rotation Type参数有4个可选项,分别为Full Random、X Rotation、Y Rotation和Z Rotation。Full Random表示晶体取向完全随机;X Rotation表示所有晶体取向的X方向不变;其他两个选项亦同。



5.2 Foam Structure模块【新】

目前插件提供由Voronoi 3D模型转泡沫结构模型的一键转换工具,无需手动处理模型,如果选择的模型为0厚度晶界模型(不存在实体晶界部分),则会生成壳模型;否则仅保留实体晶界部分作为泡沫模型,其用户界面如下图所示:

晶体塑性有限元 Abaqus 三维泰森多边形(voronoi模型)插件 V6.0的图28

图5.2 Voronoi 3D模型转泡沫结构模型模块用户界面



5.3 Periodic Mesh模块【新】

目前插件提供由Periodic Voronoi模型周期性网格划分工具,可保证在对应的周期面上生成网格的节点一一对应,网格类型仅支持四面体网格,其用户界面如下图所示:

晶体塑性有限元 Abaqus 三维泰森多边形(voronoi模型)插件 V6.0的图29

图5.3 Periodic Mesh模块用户界面



6. 插件通用参数说明

1) 生成算法:Uniform和Random算法。Uniform生成的模型每个晶体大小比较均匀,Random算法生成的模型晶体大小比较随机,并受最小距离约束(该参数可一定程度控制晶体均匀度)

2) Gap参数:Gap参数用于设置晶界的厚度。若Gap值设置为0,代表晶体无实体晶界;若Gap值设置大于0,则会在所有晶体间生成指定厚度的实体晶界,厚度值为Gap值,如图所示:

晶体塑性有限元 Abaqus 三维泰森多边形(voronoi模型)插件 V6.0的图32

图6.2 晶体实体晶界厚度示意图



7. 其他可间接生成的模型


7.1 线框模型

生成的Voronoi模型经过处理后可生成如下图所示的线框模型,可用于梁/杆单元有限元分析:

晶体塑性有限元 Abaqus 三维泰森多边形(voronoi模型)插件 V6.0的图33

图7.1 线框模型示例



7.2 支撑结构模型

插件可对自定义模型生成Voronoi支撑结构,示例如下:

晶体塑性有限元 Abaqus 三维泰森多边形(voronoi模型)插件 V6.0的图34

图7.2 支撑结构模型示例




8. 模型生成速度

晶体塑性有限元 Abaqus 三维泰森多边形(voronoi模型)插件 V6.0的图47

图8.1 模型生成时间随晶体数量变化曲线
