Abaqus三维梯度泰森多边形插件:Voronoi FGM 3D创新

插件介绍


Voronoi FGM 3D (Mesh) V1.0 - AbyssFish 插件可在Abaqus软件内生成梯度分布的三维泰森多边形长方体模型。插件可用于梯度功能材料(Functionally Gradient Materials)、梯度纳米金属材料、梯度金属结构等梯度晶体模型的建立。模型基于背景网格实现,通过单元集的划分,将不同的晶格指定不同的材料类型。

Abaqus三维梯度泰森多边形插件:Voronoi FGM 3D(Mesh)- AbyssFish 的图1


使用说明

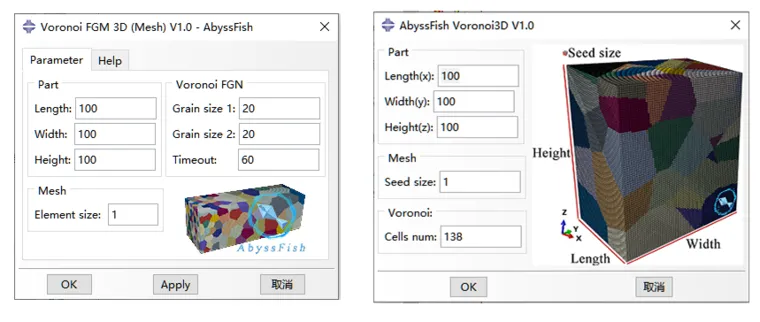

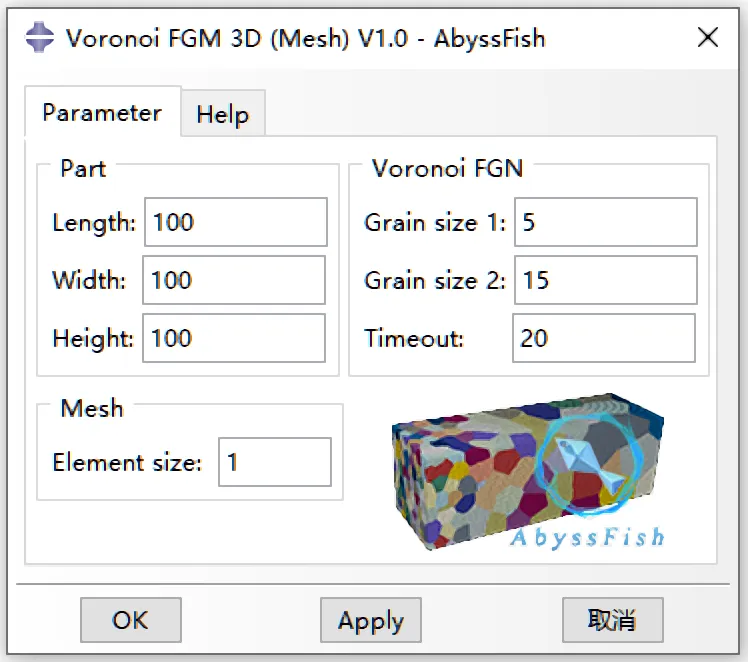

Length、Width、Height参数设置生成部件的长度、宽度、及高度。

Element size参数为部件划分网格的单元尺寸大小,支持六面体单元类型。

Grain size 1、Grain size 2参数设置晶格尺寸的变化范围,生成的Voronoi晶格模型将沿着Z轴方向晶格尺寸从size1变化到size2。

Timeout参数为计算时间,单位为秒,超过设定的计算时间后将停止计算并自动绘图,计算时间的适当延长会使得晶格分布更加符合设定参数。

Abaqus三维梯度泰森多边形插件:Voronoi FGM 3D(Mesh)- AbyssFish 的图2


插件采用优化算法,在保证Voronoi晶格呈现梯度分布的同时,对晶格的形状进行控制,使单个晶格的形状在各个方向上无明显差异,保证了晶格呈现出均匀梯度分布的特征。在几何模型方面对准确模拟梯度组织结构提供了支持。

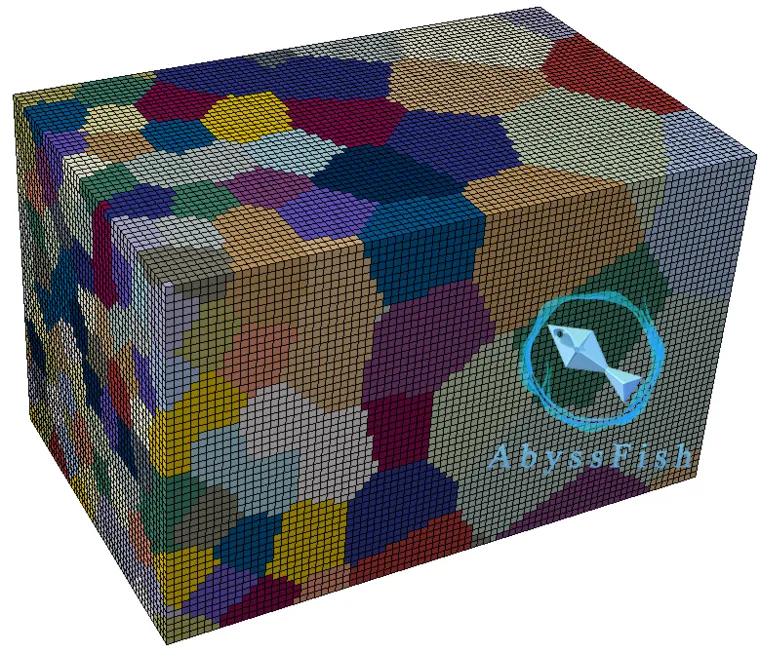

下面是采用两款不同的插件进行的模型对比分析。同样生成尺寸为100×100×100的立方体试件,单元数量均为一百万个,生成138个Voronoi晶格,当前款插件用时1分28秒,旧款插件用时5分42秒。本插件在模型生成速度上具有显著提升。

Abaqus三维梯度泰森多边形插件:Voronoi FGM 3D(Mesh)- AbyssFish 的图3

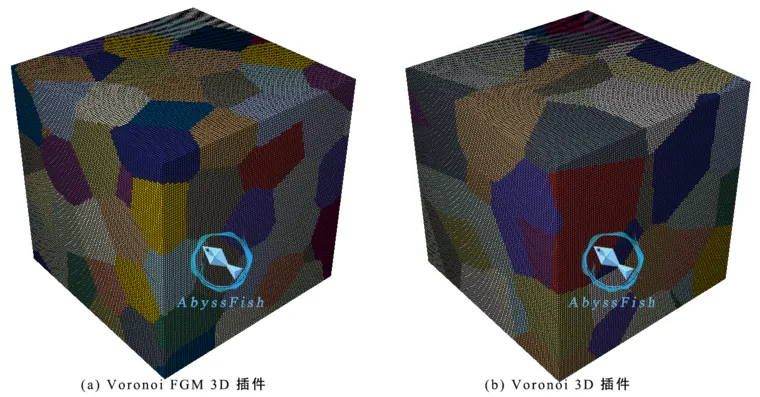

通过两种插件构建的模型对比可明显看出,本插件生成的晶格更为均匀。

Abaqus三维梯度泰森多边形插件:Voronoi FGM 3D(Mesh)- AbyssFish 的图4

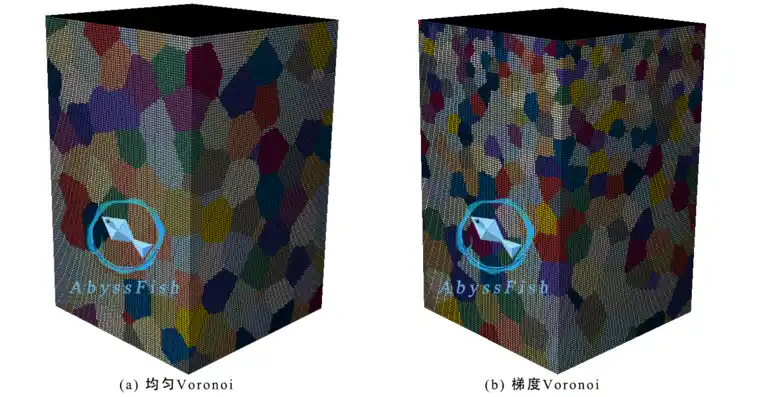

同时本插件支持梯度Voronoi的功能。支持生成均匀分布及梯度分布的晶格模型。

Abaqus三维梯度泰森多边形插件:Voronoi FGM 3D(Mesh)- AbyssFish 的图5
