hello，小伙伴们晚上好。好久不见，我来啦。
今天先不讲故事了，下次一定。
今天咱们就直奔主题，想必大家看标题就明白今天的内容了，没错，就是讲关于三维随机多边形骨料的脚本建模。最后有个上，没想到吧。其实下次还是讲它，为啥有个上呢。因为我最近忙着别的事了，实在没有时间去研究这些，短时间内没干出来，所以先写个上集，带着大家一起练习练习。下次我会补上完整版本的。
如果有想直接白嫖完整脚本的，那需要等下次了。这次是个半成品。想学习的，还是可以学到很多东西的，各位请细品。
今日任务

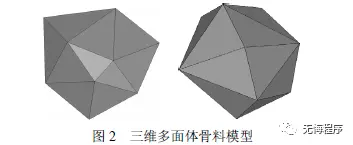

直观不？就是干这个，三维多面体骨料模型的建立。
下面就说，这个怎么干。
生成算法
之前就跟大家说过，算法是脚本的核心。算法，就像是一个人的逻辑，实现一个功能的逻辑。对于骨料这种，这么吊的东西，我这个外行是肯定干不出来的。根据牛顿爷爷所说，我看得远，是因为我站在巨人的肩膀上。所以，想看得远，我们也要站在巨人的肩膀上。

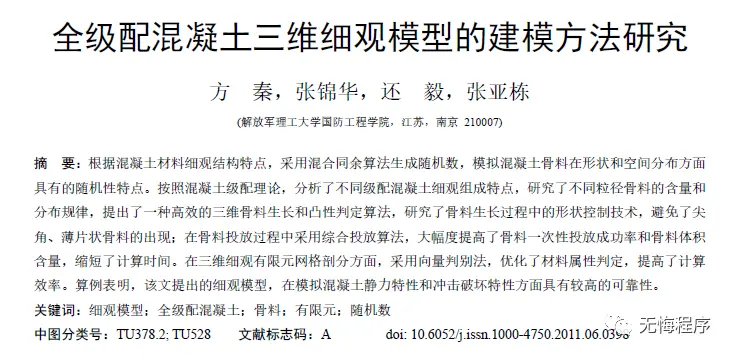

当然是看别人的文献啦。那么本文参考的文献如下：
我连着摘要一起粘过来，感兴趣的同学可以下载源文件看看。我生成骨料的脚本的算法，都是依据此文。谢谢这些大佬们。下面呢，我就对它文中的内容，做一个简单的解读。具体是怎么实现多边形骨料建模的。
算法的python脚本实现
完全是个人解读啊，在下书读的少，是个糙人。说的话比较通俗。没有文献讲的好。
1 随机骨料球
遇事不决，画图解决。画一遍大家就明白怎么做的了。
有必要展示我绘画的极度扎实的基本功了。灵魂画手。如果有绘画相关的商务合作，请加我好友，跟我联系一下，我收费不高的，人物肖像，风景都接，先付款后出图，概不退款啊，咳咳，打个广告。

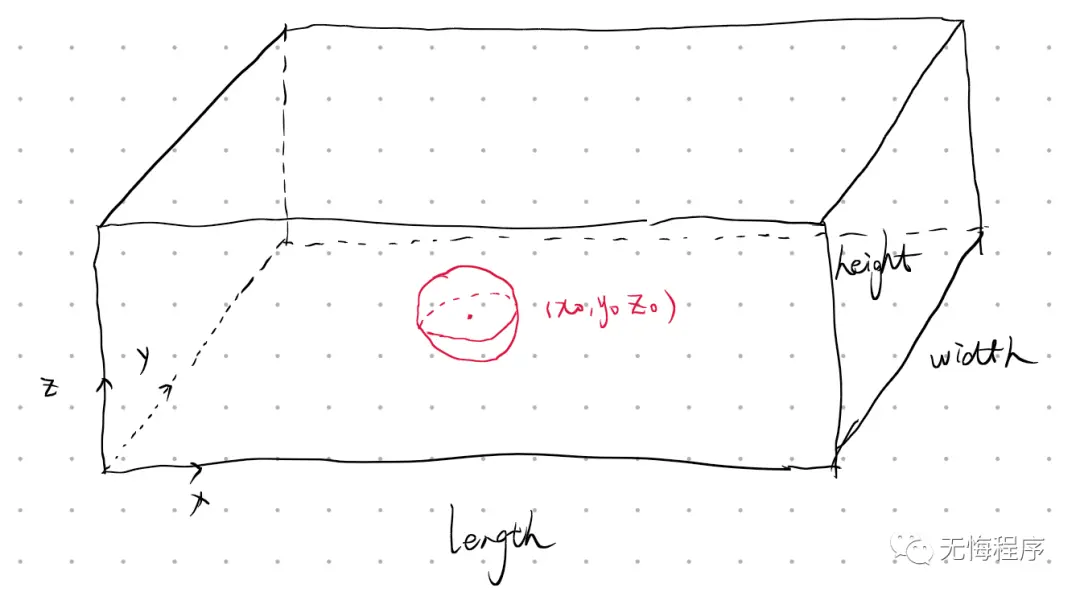

请看上图。首先是个基体，也算是骨料的范围。长*宽*高 = length*width*height。我们的骨料都是限制在一个球里的。记住啊，这样的好处是，做干涉判断的时候真的特别简单，只需要判断每个球不要干涉就行了。

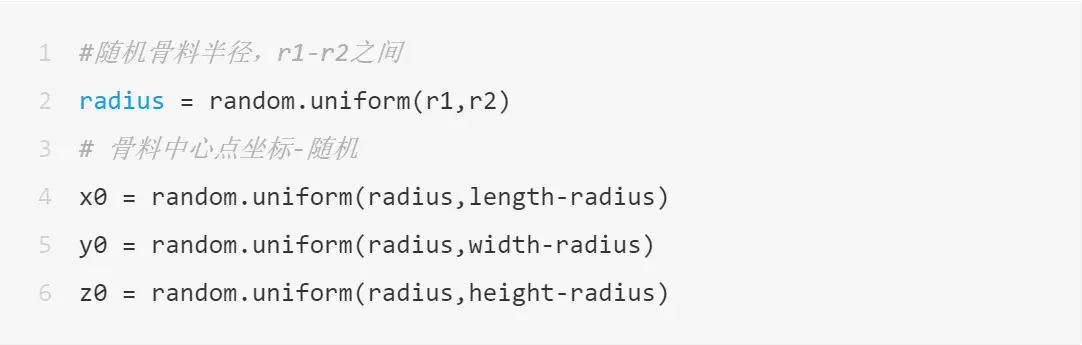

既然骨料被限制范围了，那么这个球的中心点坐标也同样被限制在一个范围了。我们首先随机一个骨料的半径，然后在随机一个圆心点坐标（x0,y0,z0）。脚本如下：
然后加个循环，随机一堆数据。为什么要做这一步，是因为讲究一个字，随机。骨料的半径随机，位置随机。
2 随机骨料的干涉判断

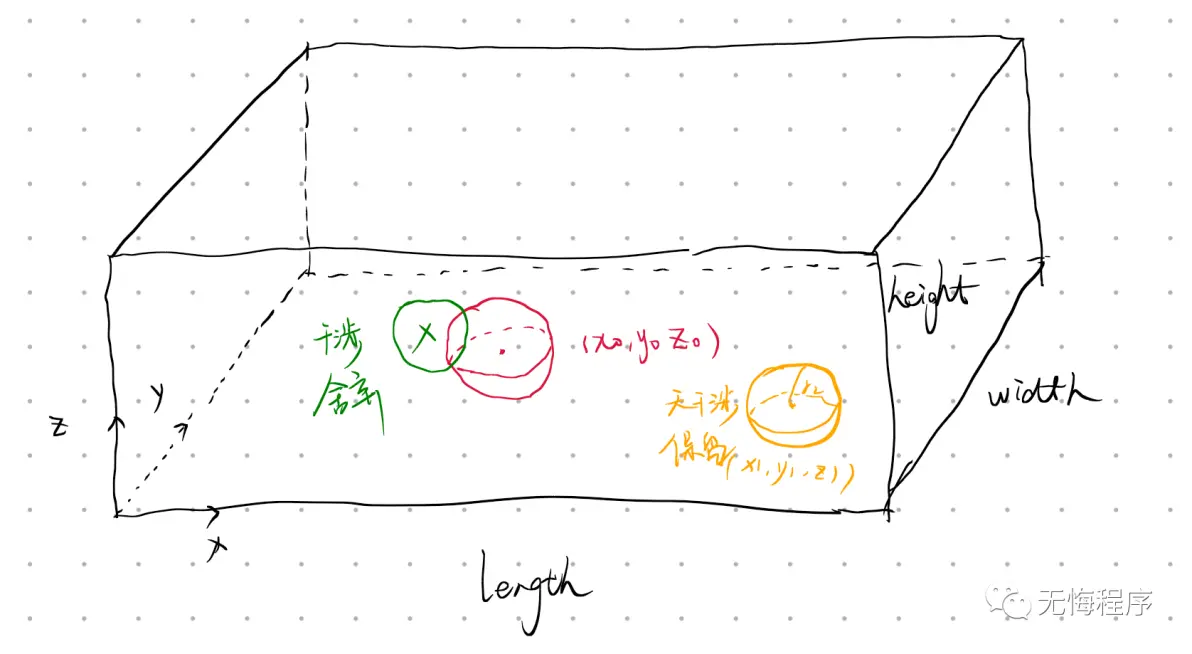

注意，除第一个之外，之后的随机的骨料半径以及中心点坐标都要做干涉判断。因为随机的位置有是有可能干涉的。再画个图解释一下：

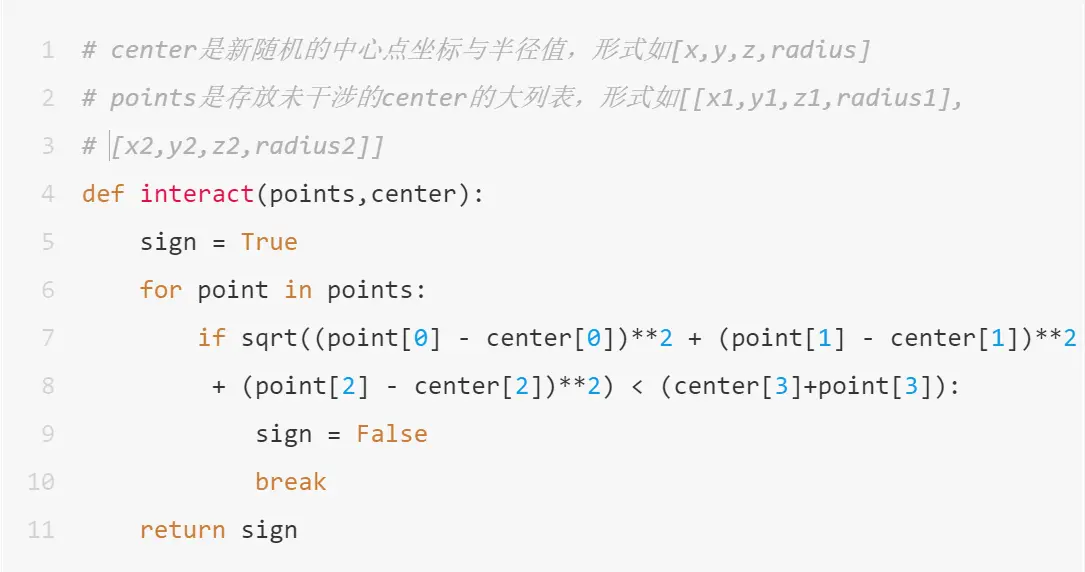

随机之后，做干涉判断。然后保留没有干涉的数据，以列表的形式存储起来。下面我们就来写一下这个干涉的判断函数。我之前写了好多遍了，大家应该都明白了。
3 八面体基骨料的四边形生成

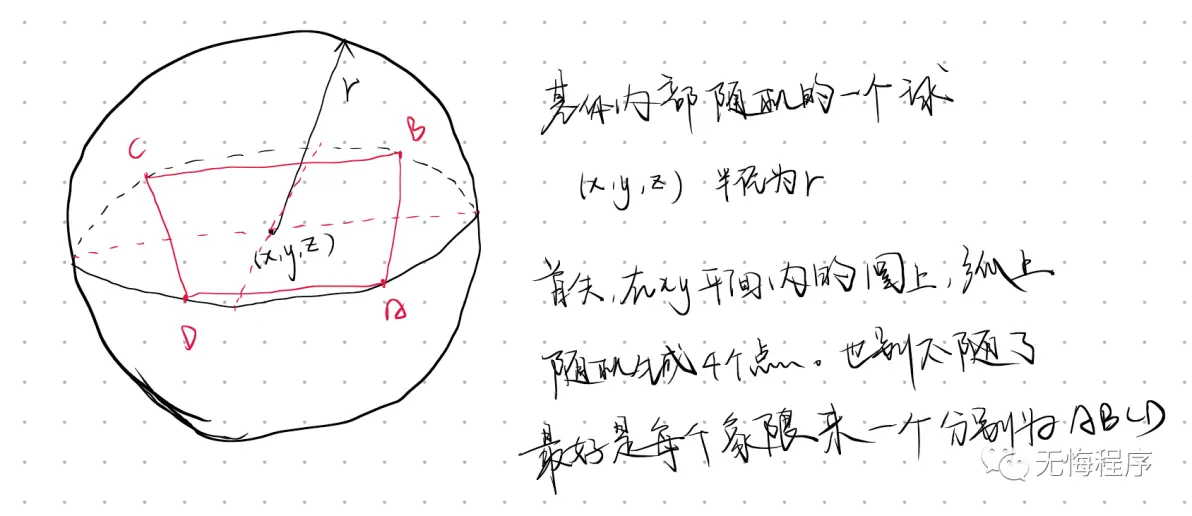

简单吧。以上都是基于数据层面的操作，还没有在abaqus生成任何东西。所以，接下来，就是利用这些数据的时候了，还是举个栗子吧。灵魂画手又上线，以一个球内部为例：

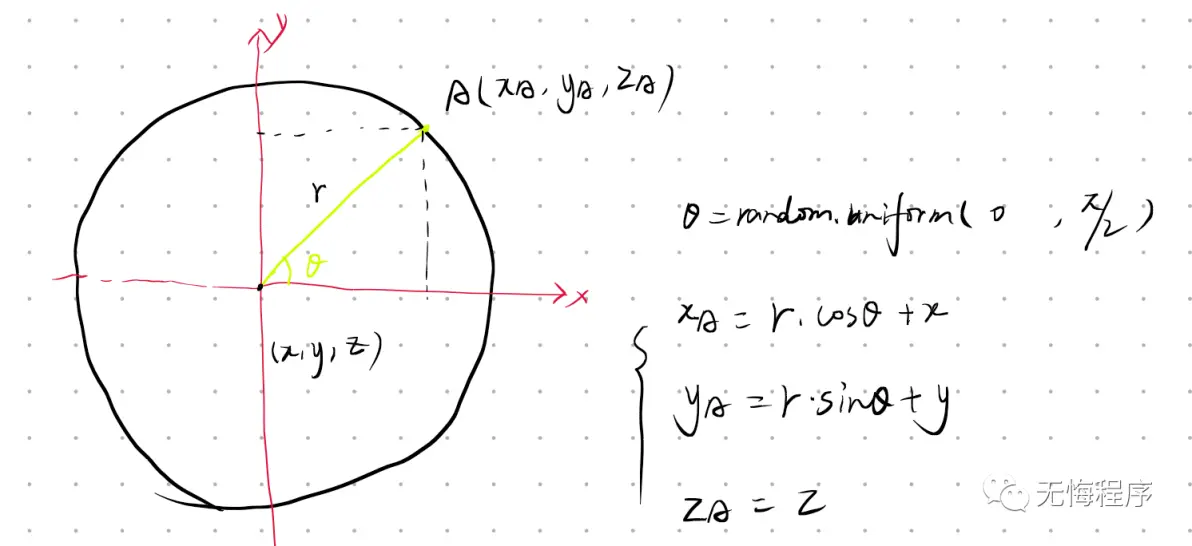

骨料的核心之一是构建基体骨料，就是我们今天用的8面体。构建8面体之前，得需要构成4边形。这一步，就是4边形的做法。由于是平面上随机，为了便于理解，我就直接在二维上演示：

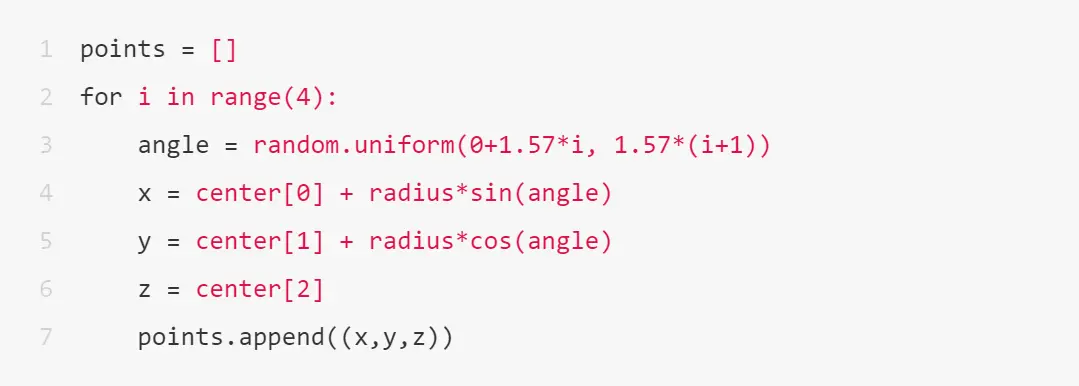

其他随机点与点A的区别，就在于角度值的范围。所以，我们可以做个循环，分别求出这四点坐标。
4 八面体基骨料的顶点生成
这样，咱们的四边形就做好了。接下来，就是生成8面体，生成8面体就简单了，只需要在上下各随机一个点。与四边形连接起来就好了。

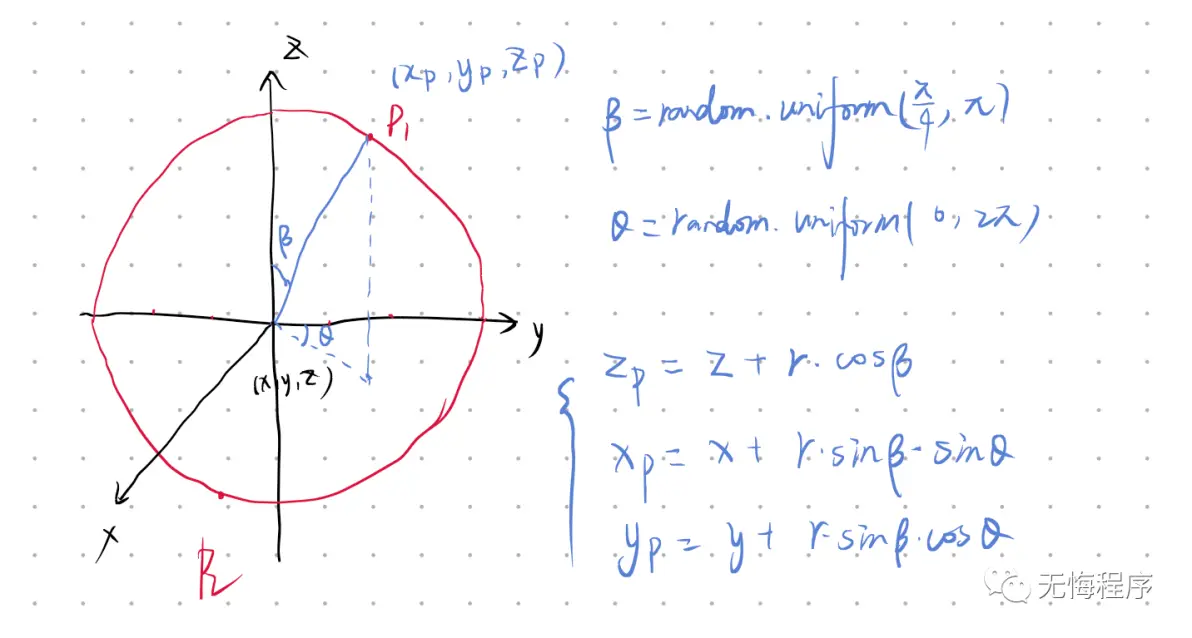

再画一个，演示一下：
其实上下的原理都一样，这里只展示一个。
4 八面体基骨料的顶点生成

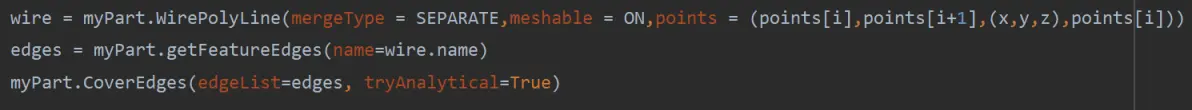

数据部分已经做完了，最后只差建模了。展示一下核心脚本。核心中的核心，这三句话，只要涉及复杂建模的情况，都会用得到。由点到线再到面的建模方法，各位好好体会。
分析完了，脚本也写完了。接下来，就展示一下结果吧。

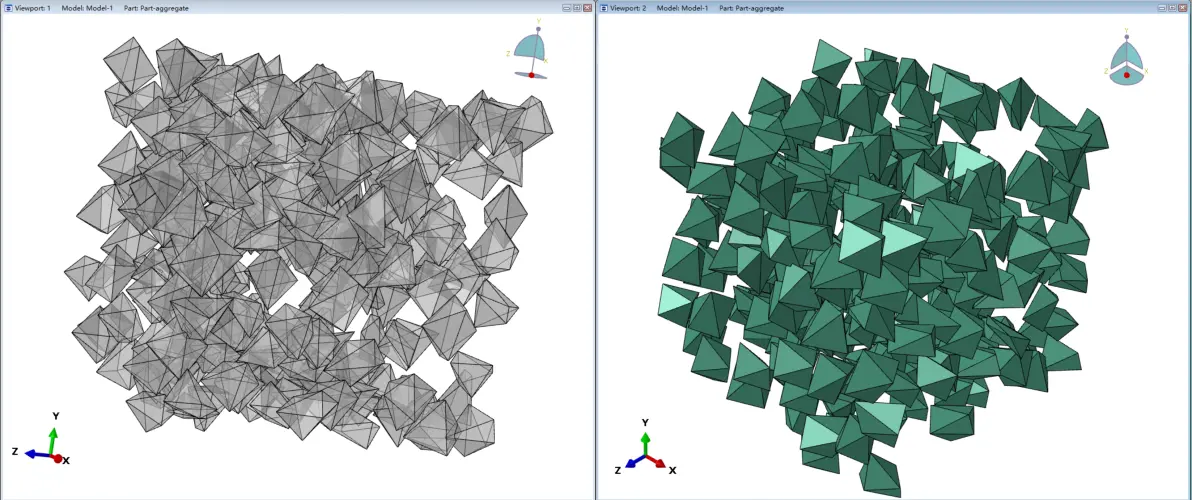

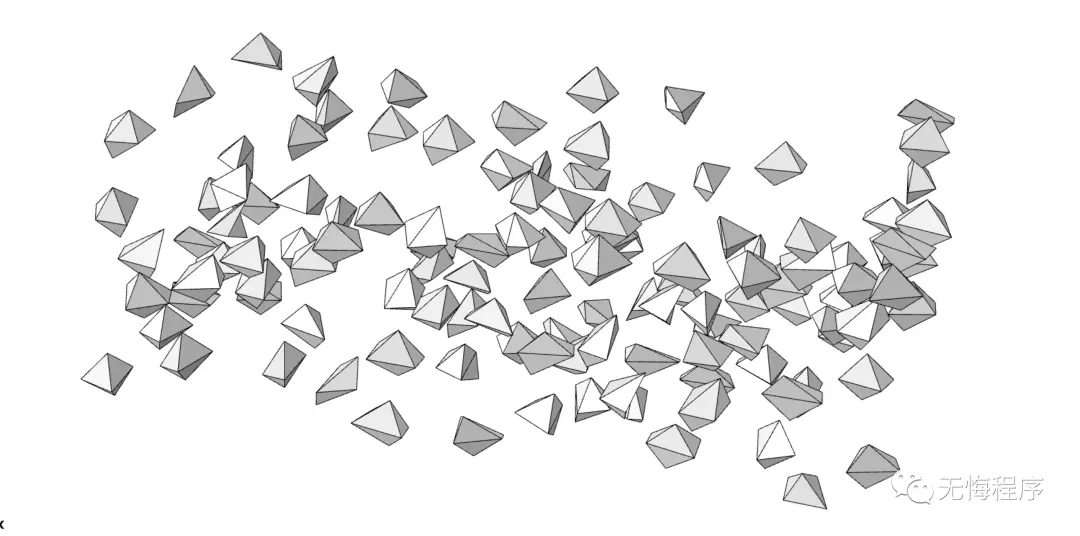

脚本运行结果
结果没毛病，大家可以自己下载一下玩玩。测试测试，当然这只是半成品，如果有需要做分析的，还需要等下集。
完整代码
完整脚本见公众号，虽然只是个半成品的，但是值得学习的地方还是很多的，也是培养一下我们复现别人算法的能力。大家可以自己尝试尝试，然后对照我的脚本，这样学起来更快。
下次我会接着这部分的讲，完善一下这部分，然后再把后面的内容讲完。期待ing。
另外，大家在公众号回复“脚本”或者“子程序”，就能看到我的github代码仓库了，里面有目前我所有文章的脚本和子程序，我就不每次都发了。今天的内容就到这里啦，我们下期见。88，大家晚安。
