AbyssFish出品:Abaqus混凝土周期性边界代表体单元插件Random Sphere RVE 3D

插件介绍

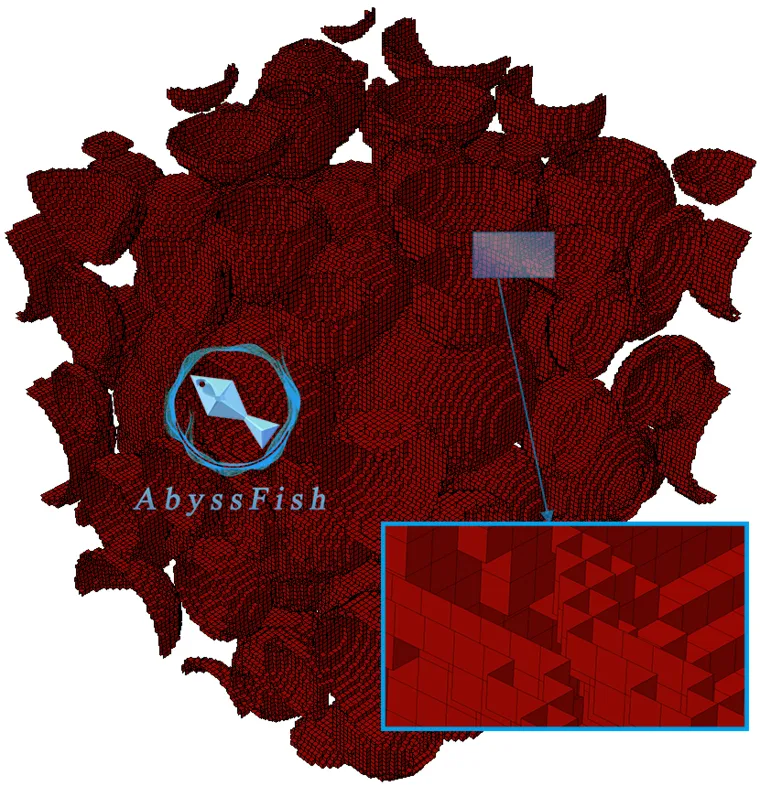

Random Sphere RVE 3D (Mesh) - AbyssFish 插件可在Abaqus生成三维具备周期性边界条件(Periodic Boundary Conditions, PBC)的随机球体骨料及骨料-水泥界面过渡区(Interfacial Transition Zone, ITZ)模型。即采用周期性代表性体积单元法(Periodic Representative Volume Element,PRVE),以代表体积单元(Representative Volume Element,RVE)或称为表征单元体(Representative Elemental Volume, REV)微观结构的计算来准确地模拟和预测混凝土材料的宏观行为。插件采用体素网格方式,通过背景网格将砂浆、骨料、ITZ划分为三个集(Set),并对单元映射三种空材料。

Abaqus混凝土周期性边界代表体单元插件:Random Sphere RVE 3D (Mesh) - AbyssFish的图1

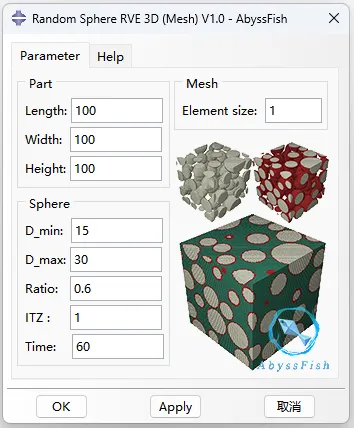

插件支持设置长方体部件的长度(Length)、宽度(Width)、高度(Height),以及在网格划分中单元的尺寸(Element size)。可设置生成球体的最小粒径(D_min)及最大粒径(D_max),即球体尺寸的分布范围,球体占整个长方体试件的比例(Ratio),界面过渡区的厚度(ITZ),以及超时终止参数(Time)。

Abaqus混凝土周期性边界代表体单元插件:Random Sphere RVE 3D (Mesh) - AbyssFish的图2

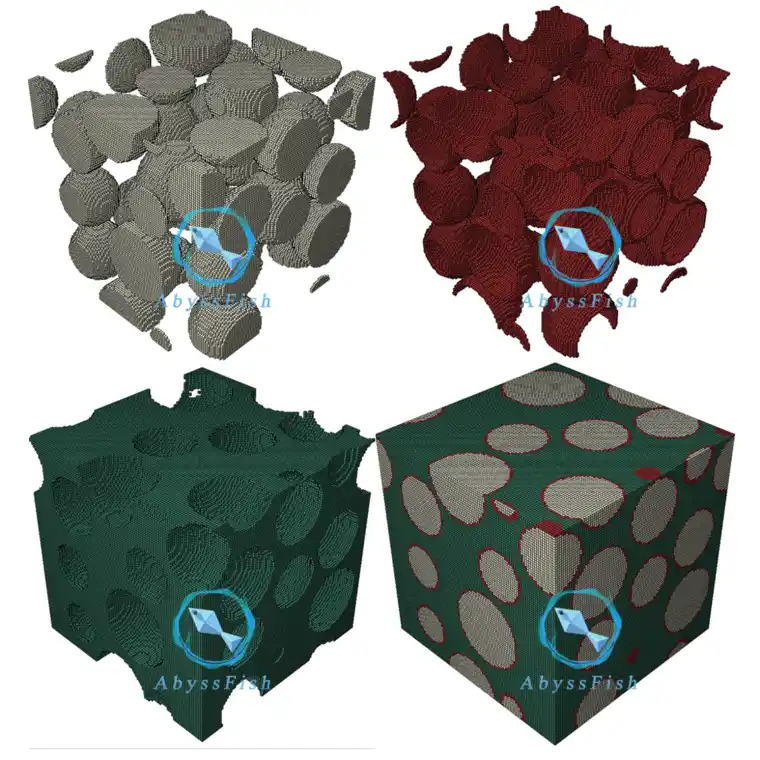

模型可分为砂浆基体、界面层、球体骨料三相材料。

Abaqus混凝土周期性边界代表体单元插件:Random Sphere RVE 3D (Mesh) - AbyssFish的图3

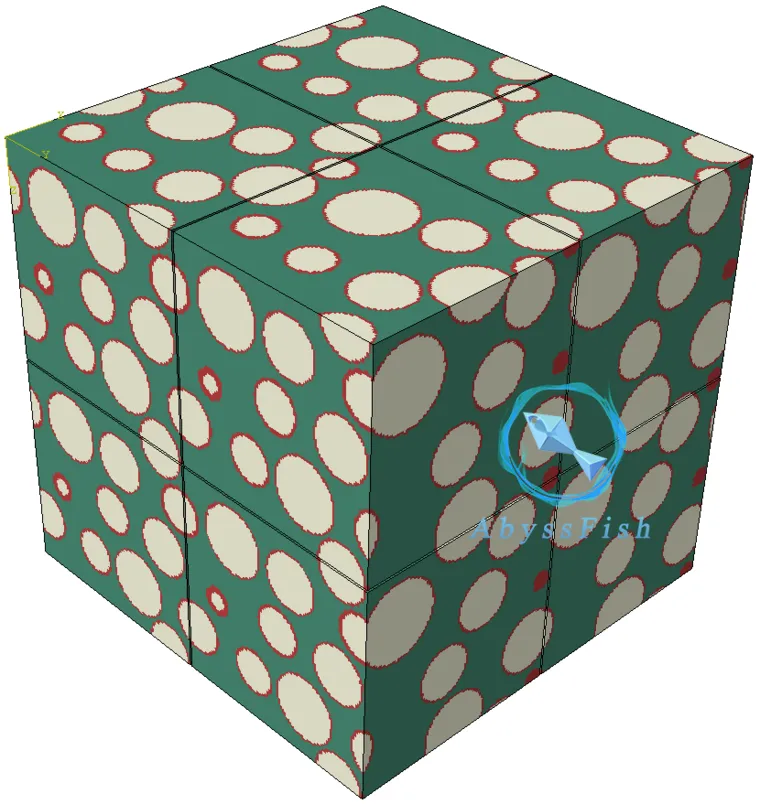

插件生成的模型均满足周期性分布边界条件。

Abaqus混凝土周期性边界代表体单元插件:Random Sphere RVE 3D (Mesh) - AbyssFish的图4

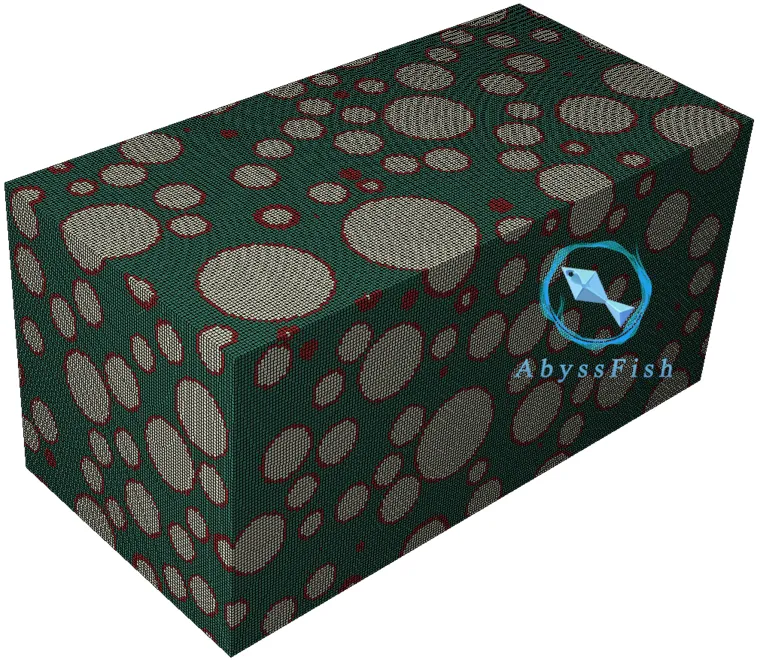

可对每个集(Set) 批量插入嵌入0厚度cohesive粘结单元(注:需要自行添加,本插件不具备此功能)。

Abaqus混凝土周期性边界代表体单元插件:Random Sphere RVE 3D (Mesh) - AbyssFish的图5



免责声明:本文系网络转载或改编,未找到原创作者,版权归原作者所有。如涉及版权,请联系删
