AbyssFish软件:单连通周期边界多孔结构的2D设计工具

软件介绍

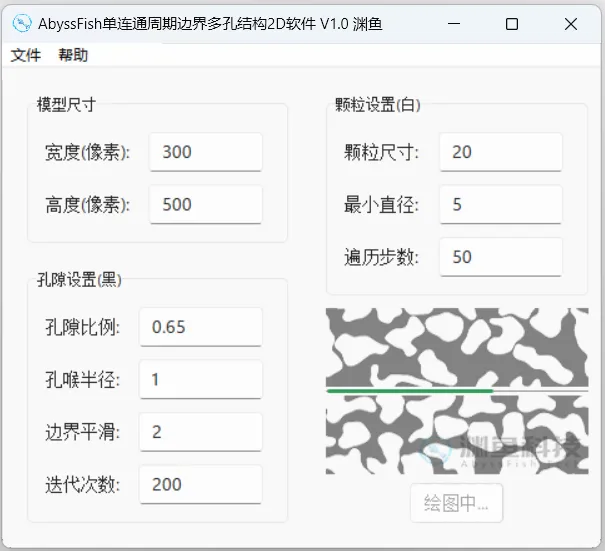

AbyssFish单连通周期边界多孔结构2D软件(以下简称软件)可用于生成具备周期性边界条件的单连通域多孔结构PNG图片,软件可设置生成模型的尺寸、孔隙率、孔隙尺寸、孔喉尺寸等参数,并且具备孔隙形态控制功能。

AbyssFish单连通周期边界多孔结构2D软件的图1

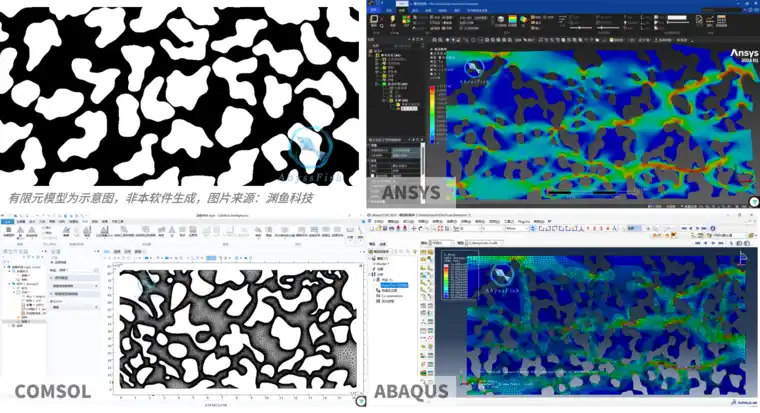

软件生成的图片可用于科研绘图,或进行处理后导入ANSYS、ABAQUS、COMSOL等有限元软件进行模拟仿真。

AbyssFish单连通周期边界多孔结构2D软件的图2



模型说明

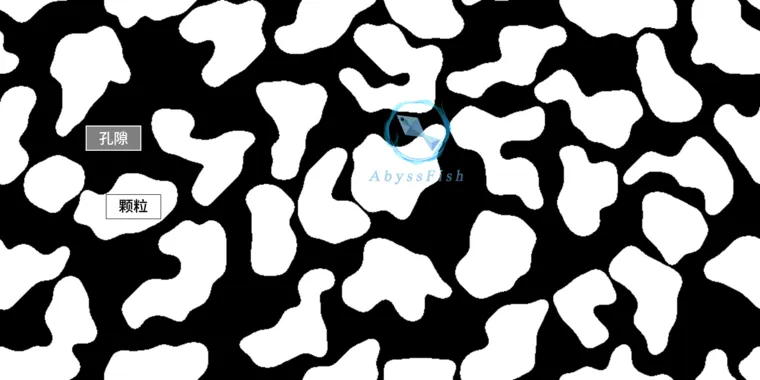

软件生成的模型以黑色部分作为孔隙,白色部分作为孔隙间的夹杂颗粒,如您的模型与软件默认设置不一致,也可根据需求对模型进行后续处理,以下均以软件默认设置做介绍。

AbyssFish单连通周期边界多孔结构2D软件的图3

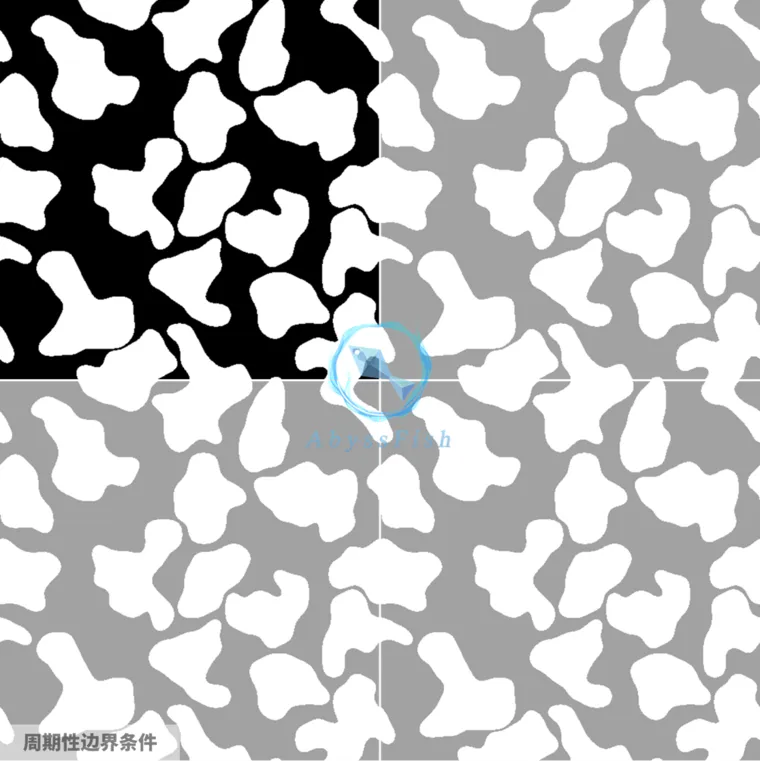

软件生成的模型黑色孔隙部分具备单连通性,可确保在生成有限元模型时形成一个整体部件。模型具备周期性边界条件(PBC),可用于代表性体积单元(RVE)的研究。

AbyssFish单连通周期边界多孔结构2D软件的图4

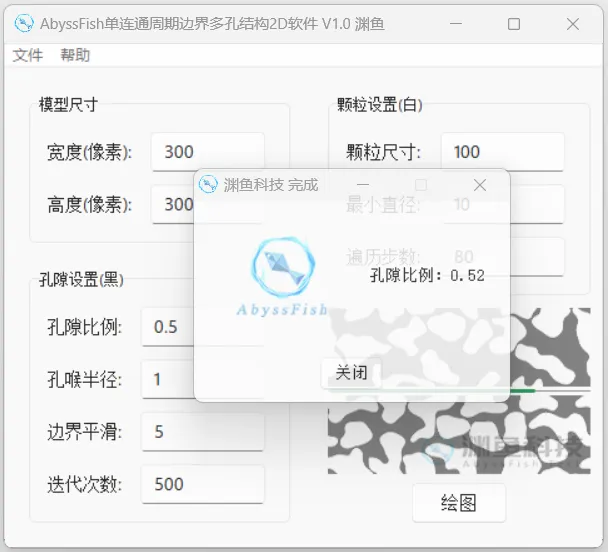

软件可控制孔隙部分的比例,即孔隙率,软件绘图完成后会提示实际生成的孔隙率,如若实际生成的孔隙率与设定值不符,可通过增大迭代次数等方式来达到设定值。

AbyssFish单连通周期边界多孔结构2D软件的图5



孔喉半径指模型中可能存在的最小的孔喉半径,孔喉(pore throat)是指岩体或者土体中孔隙之间相互连接比较狭窄的通道。以下为不同孔喉半径参数下的模型样图。

AbyssFish单连通周期边界多孔结构2D软件的图6



边界平滑参数可控制孔隙的形态,下面为不同边界平滑参数的模型样图。

AbyssFish单连通周期边界多孔结构2D软件的图7

迭代次数参数的设定是为了确保模型在有限时间内可生成,当实际生成的模型孔隙率与设定值不符时,适当增加迭代次数会使得实际孔隙率趋向于设定值,但迭代次数的增加会导致模型生成时间增长。

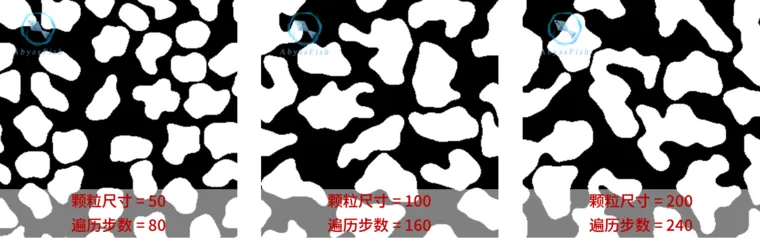

颗粒尺寸参数可控制孔隙间白色颗粒的尺寸,需要注意,颗粒尺寸增加后应适当加大颗粒的最小直径及遍历步数参数,否则可能导致实际生成的颗粒尺寸达不到设定值。以下为不同颗粒尺寸下的模型样图。



AbyssFish单连通周期边界多孔结构2D软件的图8

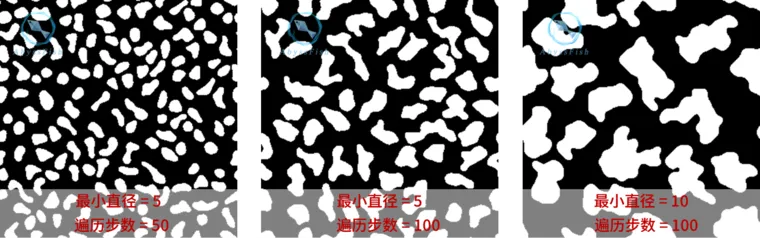

最小直径及遍历步数参数可对颗粒的形态进行控制,可根据建模的需要进行适当调整,但最小直径及遍历步数不宜设置过小,过小可能导致模型无法生成。

AbyssFish单连通周期边界多孔结构2D软件的图9

说明提醒

软件适用于Windows系统,支持Windows 7、8、10、11。
