插件介绍

Abaqus Image To Part 2D - AbyssFish 插件可将图像导入Abaqus内并通过对网格单元集进行材料指定，实现基于图像的模型部件生成。

插件支持JPEG、JPG、PNG、GIF、TIFF、BMP、PCX、ICO等多种图像格式，兼容彩图、灰度图、二值图像等类型，可基于图片建立指定大小尺寸的部件模型。

原理介绍

部件生成原理：插件基于所选择的图像尺寸信息，即图像的宽度及高度像素建立二维可变形壳部件，建立部件的尺寸为所选图像尺寸乘以设置的Scaling参数。

网格单元划分：部件网格划分的单元尺寸为设置的Scaling参数，划分四边形单元，划分完成后的部件单元数量与指定的图像中像素数量一致。

材料指定单元集：插件基于图像像素分析，将像素属性一致的单元创建单元集，并对单元集进行不同种类空材料指定，实现从图像到部件属性的映射关系。

像素属性介绍：以常见的RGB图像为例，像素属性中的RGB表示的是红（Red）、绿（Green）、蓝（Blue）三种颜色的组合，在RGB模式下，每种颜色的强度一般用0到255的数字来表示，当两个像素的RGB属性完全一致时，插件会将其归为同一集合。

模型展示

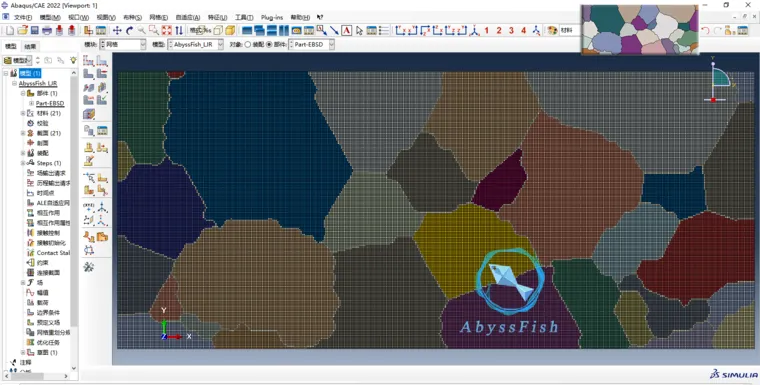

1、EBSD晶体学取向映射图导入，用户可对模型中不同颜色分别指定材料属性。

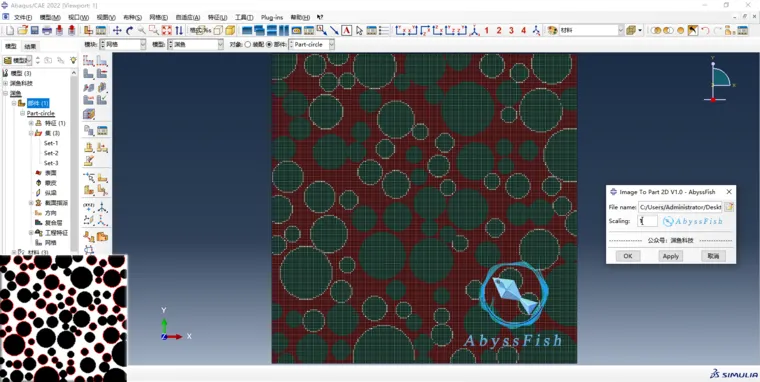

2、细观混凝土(meso concrete)，可以指定混凝土骨料、基体、及界面过渡区（ITZ）材料属性。

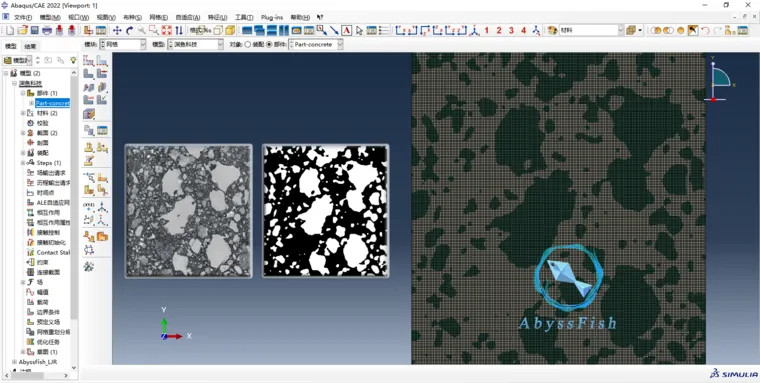

3、基于试件照片实现材料区分，照片进行阈值分割后导入。

4、彩色图像进行颜色精简后导入，并手动调整模型的材料颜色显示。

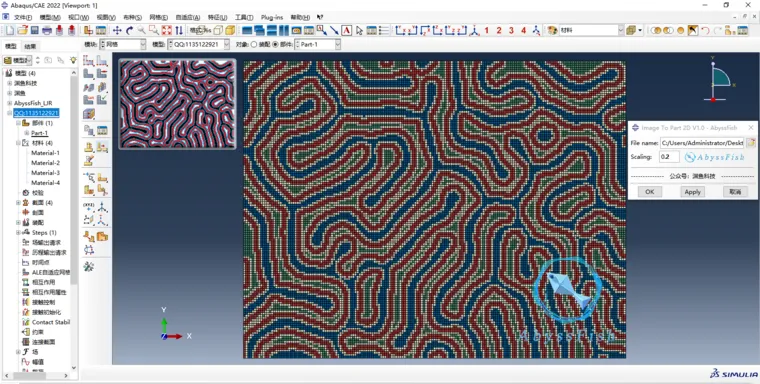

5、多相材料（multi-phase material）模型的建立。

6、多孔结构（porous structure）模型，导入后手动建立网格部件，并删除白色部分单元集。

使用演示

在进行图像导入时，一般需要对图像进行预处理操作，通过限定颜色的数量等方式来控制的模型中材料的种类。下面分别演示Photoshop对图像预处理前后的导入效果。

这里以LOGO图像为例，直接进行导入后生成的部件材料种类为四千多种。

通过Photoshop进行图像预处理，将图像中的颜色限定为六种。

将处理后的图像导入Abaqus，材料种类将减少为六种。数量较少的空材料方便进行手动编辑处理。

说明提醒

插件可运行在Windows7、8、10、11系统上，支持Abaqus2018~2024及以上版本。

插件需要注册，售价为单机许可的价格，购买后请联系QQ：1135122921获取许可证。
