Catia To Abaqus插件安装指南

Catia To Abaqus这个小插件可以将在Catia软件中绘制的三维部件直接导入到Abaqus软件中，非常方便，如果想更改结构，在Catia中更改Abaqus中对应的部件结构也会变化。有人找不到这个插件的安装包，其实在Abaqus2019、Abaqus2021、Abaqus2022等软件的安装包中就可以找到，这里介绍Abaqus2021软件安装包中自带的插件安装教程，安装包也会分享，其实不光Catia软件，还有Solidworks、ProE软件都可以使用，安装教程与Catia软件的教程类似，插件安装之前需要安装好Catia软件和Abaqus软件。

安装包：

链接：https://pan.baidu.com/s/18aKq-eC04cArpNOpPAh7xw?pwd=g49f

提取码：g49f

安装教程：

1、可以在Abaqus2021软件里面找到对应的安装包“Abaqus2021 \DS_SIMULIA_Suite_2021 \1 \SIMULIA_Abaqus_AI”，或者直接在百度网盘的链接地址直接进行下载；

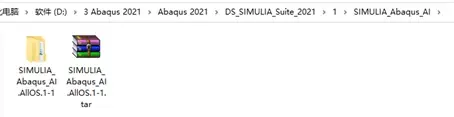

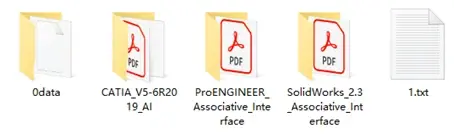

2、将“SIMULIA_Abaqus_AI.AllOS.1-1.rar”解压，打开文件夹，里面有三个三维绘图软件和Abaqus联系的插件，分别为“Catia、ProE、SolidWordks”，此处仅介绍“Catia To Abaqus”插件的安装教程，根据个人经验，安装的插件并不是适用于所有Catia软件版本，可以从安装文件里找到需要的软件版本，此插件需要的Catia软件版本为“CATIA_V5-6R2019”；

3、双击或以管理员身份运行“CAI_V5-6R2019_2019_Bidirectional.exe”开始安装软件；

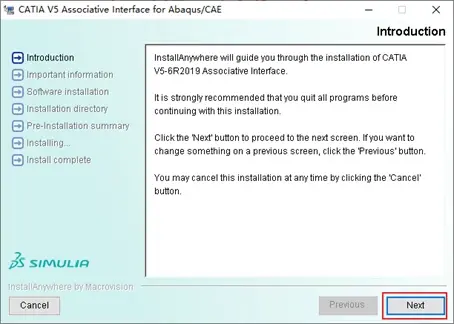

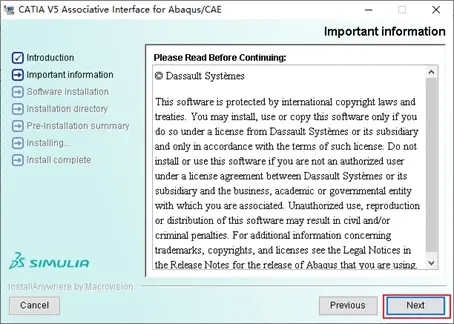

4、点击“Next”；

5、点击“Next”；

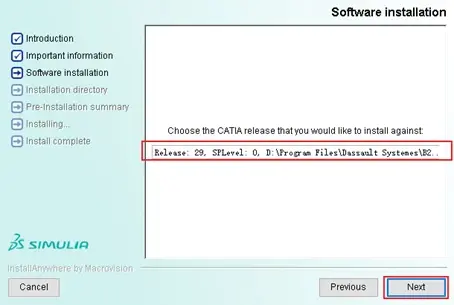

6、选择默认路径，点击“Next”；

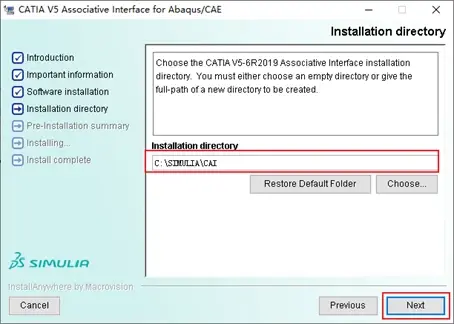

7、选择默认路径，点击“Next”；

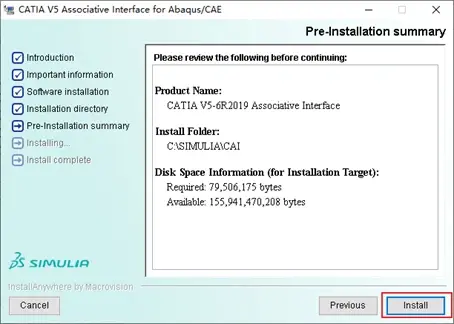

8、点击“Install”进行安装；

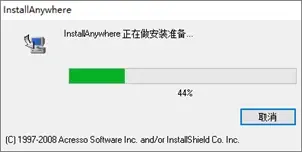

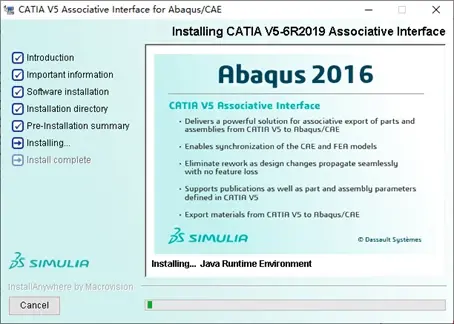

9、正在安装；

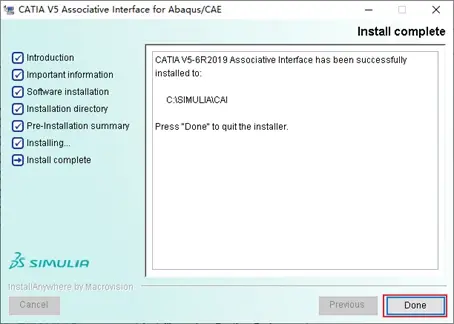

10、点击“Done”完成安装；

11、在桌面上可以找到安装好的插件图标；

使用教程：

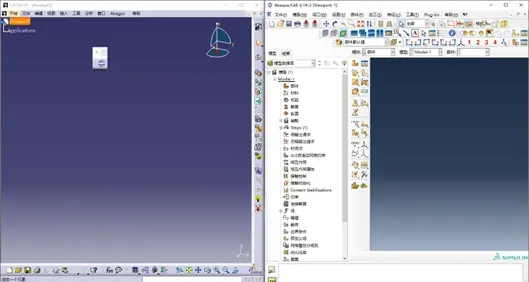

1、双击“CATIA V5-6R2019 Associative Interface”打开插件，并打开“Abaqus6.14-2”软件；

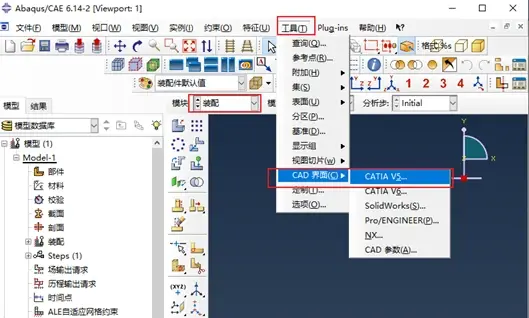

2、在“Catia”软件界面打开一个三维数模，在“Abaqus6.14-2”软件界面，切换到“装配”模块，选择“工具—CAD界面—CATIA V5…”；

3、选择“自动指派端口”，点击“启用”；

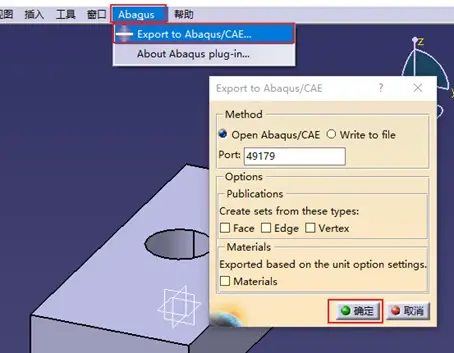

4、点击“Catia”界面的“Abaqus—Export to Abaqus/CAE”，注意下方的接口为“49179”，点击“确定”；

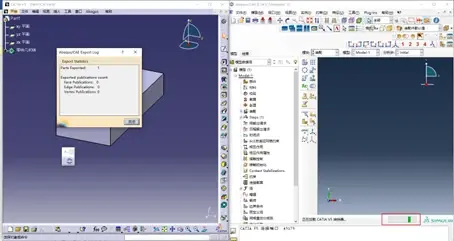

5、正在导入中；

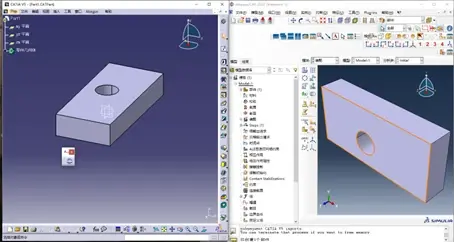

6、导入完成；

说明一下，之前在我的笔记本上可以使用CatiaV5R2019到Abaqus6.14-2之间部件的一键导入，之前的视频里面也讲过，但是写这篇教程的时候使用的台式机，发现导入Abaqus6.14-2软件中不成功，而台式机中另外只有Abaqus2022软件，所以使用Abaqus2022软件进行尝试，发现可以使用。
