Beam_analysis插件在Abaqus中的操作指南

1. 功能简介

Beam_analysis是团队开发的一款Abaqus受弯梁受力分析插件,可实现混凝土、钢筋、箍筋、压头等部件创建、钢筋笼装配、受弯梁装配、分析步设置、跨中力-位移曲线历程输出、钢筋与混凝土之间约束、混凝土与压头之间约束、压头刚体约束、载荷及边界条件、材料弹性参数等功能一键设置,使用此插件用户仅需要划分网格即可提交计算,可大大节约使用者的重复建模时间,同时避免了建模细节错误可能造成的不收敛情况。

Abaqus插件|Beam_analysis使用说明的图1



2. 插件主要功能

1. 部件创建:混凝土、受力筋、箍筋、压头参数化建模(三维实体)

2. 材料参数设置:混凝土、受力筋、箍筋、压头弹性材料参数预设置,便于修改

3.钢筋笼装配:受力筋与箍筋装配成钢筋笼,同时可考虑构件端部钢筋加密

4.受弯梁构件装配:钢筋笼、压头与混凝土之间装配

5. 分析步设置:静力通用分析步,最大增量步数10000,增量步初始0.01,最小1E-10,最大0.1

6. 历程输出设置:输出两个加载压头的反力与位移及跨中位移,方便输出跨中力-位移曲线

7. 约束设置:压头刚体约束,压头与混凝土面-面接触、钢筋笼与混凝土嵌入约束

8. 边界条件及载荷设置:加载压头默认以位移控制加载1mm,支座约束按简支梁约束设置

基于以上功能,用户仅需要划分网格即可完成受弯梁受力分析!


3. 插件使用方法

3.1 运行要求

系统要求:Windows XP、Windows7/8/10

Abaqus版本:6.14及以上版本

3.2 插件安装

1、电脑路径下输入  %homepath%\abaqus_plugins  并回车

2、将Beam_abalysis文件夹解压至当前目录下

3、打开abaqus,菜单栏中点击plug-ins,里面找出Beam_abalysis并点击

4、打开界面输入实际构件几何参数

3.3 插件界面

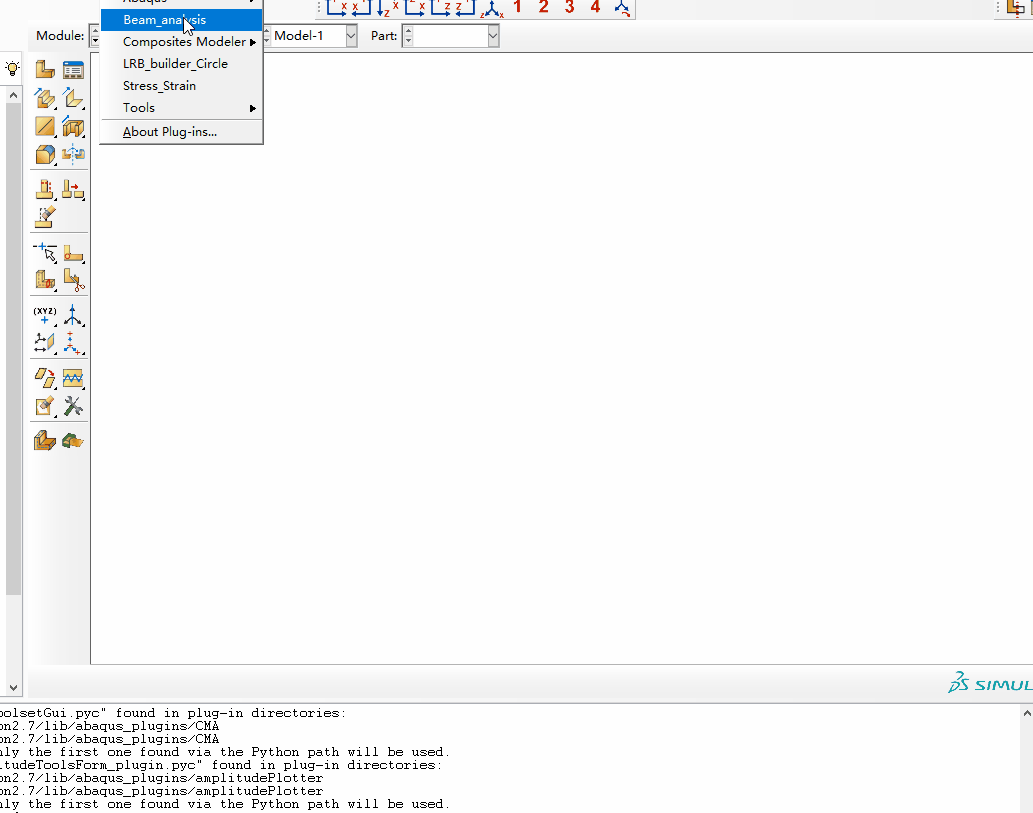

Abaqus菜单栏中选择Plug-ins,点击Beam_analysis将弹出Beam_analysis插件界面

Abaqus插件|Beam_analysis使用说明的图2
