ABAQUS中弯矩、剪力、轴力输出操作指南

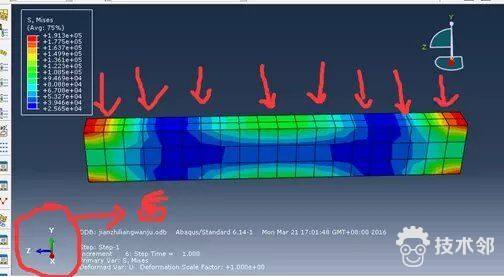

本版本6.11以上，例题为受均布荷载作用下两端固定梁受力图：

算出来后第一步：

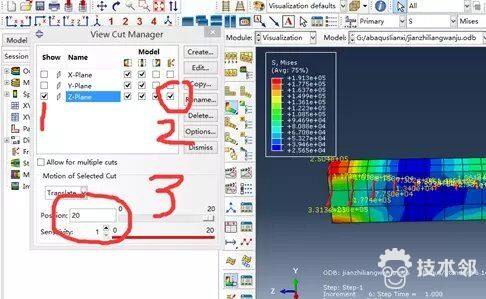

1是要在z方向上创建界面（我们简支梁纵轴是z轴，关注的梁轴线上的弯矩图）

2是要显示每个面上的合力及合力矩

3是要创建多少个截面

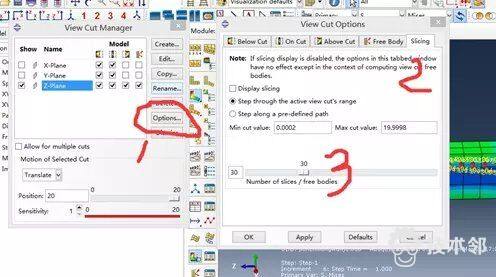

点option进入子菜单点2，再可以调节截面个数3   点击apply

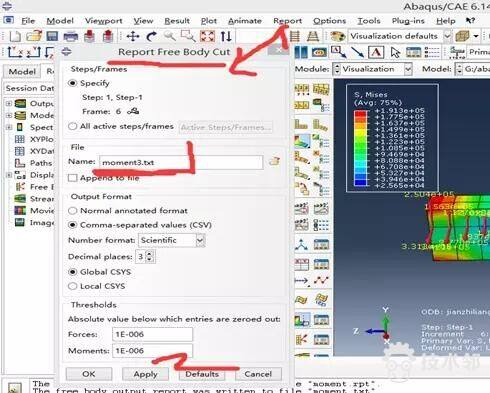

点击report 选择report free body cut ,1为输出文件名称，在工作目录可以找到，点击apply

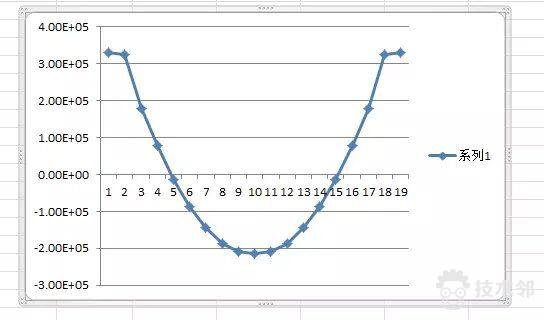

20个截面 每个截面有三个分力和三个分弯矩  这个简支梁我们关注的是Mx，然后会出弯矩图
