Abaqus任意移动热源插件在焊接仿真中的应用

用Fortran语言编写DFLUX、VDFLUX自定义移动热源,可以实现各种焊接过程的热应力、温度场的仿真。而不同的模型的焊接路径也不相同,因此针对每个分析模型都要重新定义路径,占用大量时间。

通过本款FreeWeld插件可以自由定义焊接路径,傻瓜式操作,只需在窗口界面选取几何边特征作为移动路径,就能自动生成相应的DFLUX子程序。程序中的热源采用高斯面热源,参数Rh为高斯热源的特征半径。

经过简单修改可以实现移动载荷DLOAD路径的自定义。


实例1效果及插件操作过程:

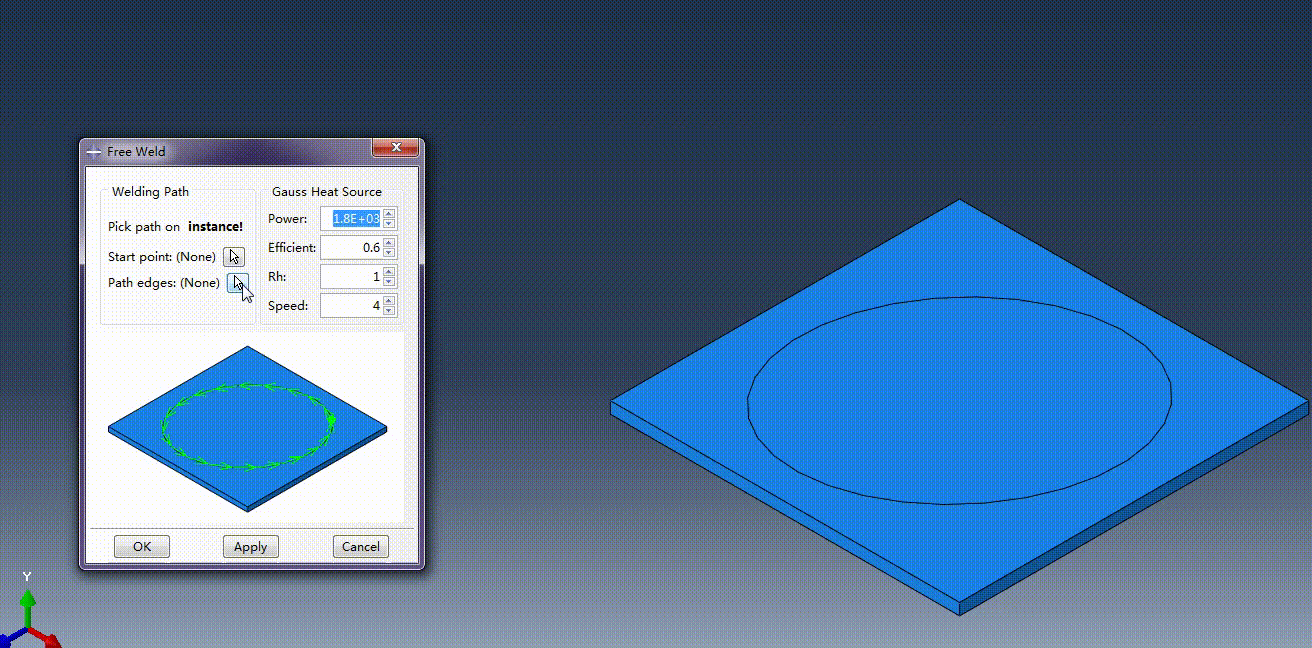

model1 00_00_00-00_00_30.gif

万类霜天竞自由——Abaqus任意移动热源插件 焊接的图2



实例2效果及插件操作过程:

model4 00_00_00-00_00_30.gif

万类霜天竞自由——Abaqus任意移动热源插件 焊接的图4



对于空间曲线路径同样支持:

万类霜天竞自由——Abaqus任意移动热源插件 焊接的图5

tips:

1. 运行程序生成子程序文件之后后,为了获得更好的网格质量,可以删除移动路径的边线特征,不会影响移动热源程序运行;

2. 移动热源使用注意事项:

① 应选择温度-位移耦合分析步或传热分析步;

② 在需要加载移动热源的面上施加自定义表面热流载荷,如下图:

万类霜天竞自由——Abaqus任意移动热源插件 焊接的图6

③ 材料属性应涵盖密度、比热容、热导率、弹性模量、泊松比和热膨胀系数;

万类霜天竞自由——Abaqus任意移动热源插件 焊接的图7
