精选十项ABAQUS Part模块操作小技巧

Abaqus有部件（Part）和装配体（Assembly）的概念，与Solidworks建模思路是一样的，部件都是基于草图建立基本特征，再通过拉切等方式获得复杂几何特征，当然其建模并没有Solidworks专业，但应对一般复杂度的模型建立，还是绰绰有余的。

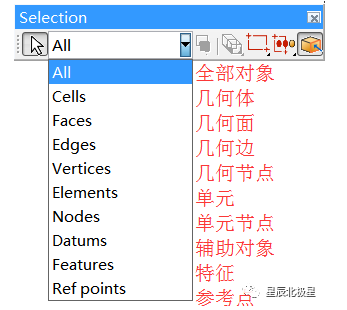

1、模型元素

• 几何体的基本元素：点、线、面、体、参考点。
• 网格的基本元素：单元、节点；
• 辅助元素：坐标系、辅助点、辅助线、辅助平面。

这些概念看似简单，但很多初学者都理解不清楚；捋清这些概念，我们就不难理解几何集、节点集、单元集的区别了。同时还有助于前处理二次开发区分各类函数。

提示：inp文件中不包含几何元素，因此定义几何集时，会生成依附于几何对象的同名单元集和节点集。另外CAE操作中，网格一般是依赖于几何的；但当采用bottom up网格划分、或其它网格编辑方式时，网格是不依赖于几何对象的，我们称之为孤立网格，这时候，定义的荷载需要作用在网格对象上，而不能作用于几何对象上。

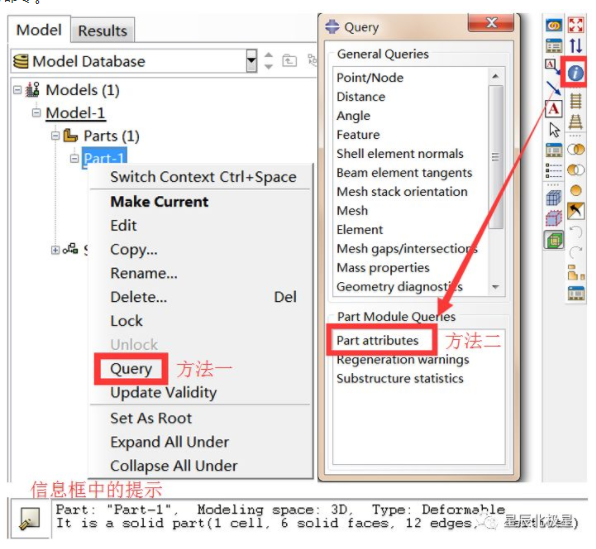

2、查看部件几何信息

方法1：模型树，找到对应部件，右击Query；

方法2：Part模块下显示需要查询的部件，点击Query工具或模型树中找到对应部件右击点击Query命令。

很多初学者经常会问：“怎么撤销？”、“怎么修改/删除已经定义的特征？”，ABAQUS除草图编辑时有撤销功能，其它模块均没有撤销操作，但建模过程会保留创建的“特征”，展开软件左侧的模型树（Model Tree），所有创建的特征都会被列入到模型树中，双击特征，就会提示该特征是否可以修改，有些特征是无法编辑的，如：布尔操作、网格编辑等。同时右击有Delete命令，可以删除选中的特征。

另外，特征如果被其它特征依赖，则是母特征，比如首先创建一个参考面特征，然后用参考面对部件进行刨切，创建了刨切面特征，那么我们称这个参考面特征为后续刨切面特征的母特征，当删除母特征，则跟随的子特征也会失效。

4、缩放部件

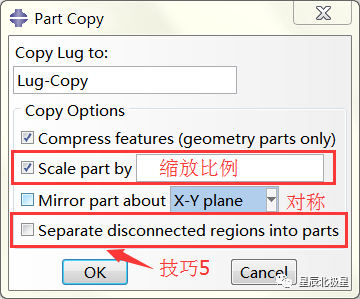

有时候我们导入的部件和我们当前采用的单位制不一致，这个时候可以通过复制Copy原有部件，并在部件复制对话框中，给定缩放比例，即可进行缩放。

5、独立部件分离

对于复杂构件，经常会从外部导入几何体或网格体，很多情况下，导入的单个部件会被合并成一个整体，这个时候，我们可以利用这一技巧，将所有独立的块体分离开来，具体操作也是通过复制Copy原有部件，将弹出部件复制对话框（见技巧4），对话框中最后一项：Separate disconnected regions into parts，勾选后即可自动分离成多个部件。

6、旋转+拉伸

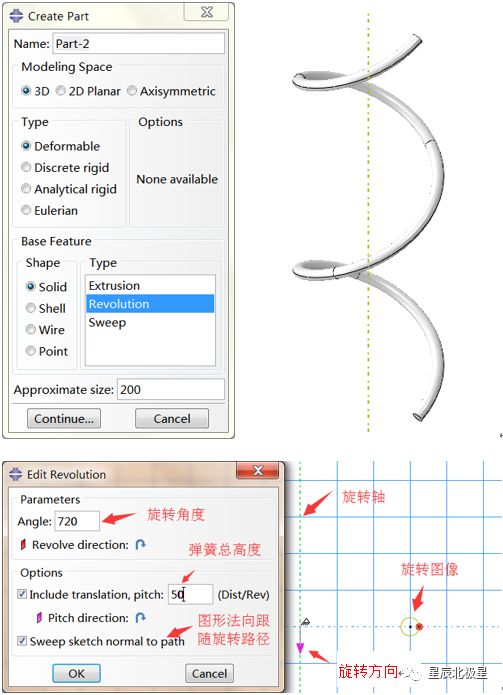

有了这一功能，我们很容易就实现实体弹簧建模。建立部件的时候，选择旋转生成三维实体，画完草图后，点击Done即可弹出Edit Revolution对话框，对话框中有一个Include translation选项，勾选后可以指定旋转的偏移总高度。

其实很多一些小技巧都藏身在我们经常遇到的对话框中，只是我们的脚步过快，而错过了那些美好的风景。

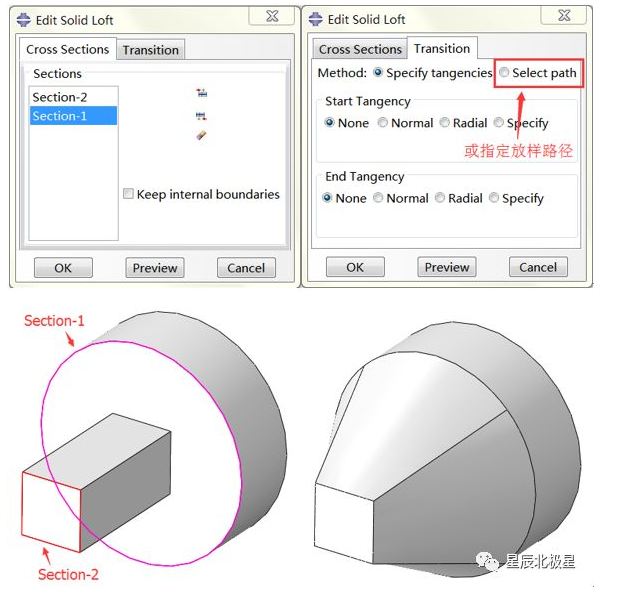

7、变截面梁的生成

ABAQUS 虽然只是一款有限元分析软件，但CAE界面的建模功能还是非常强大的，比如下面这种边渐变锥台的生成过程，其实就隐藏在实体拉伸工具中：，首先在部件中生成一些闭合的曲线，就可以通过这一功能封闭成变截面的梁，同时还可以指定放样的路径，实现更复杂的造型。

有时候一些不规则的几何模型的构造，就会需要这些技巧，比如不规则多面体（骨料、voronoi多面体等），这些部件的构造过程，都是从点到体的过程。

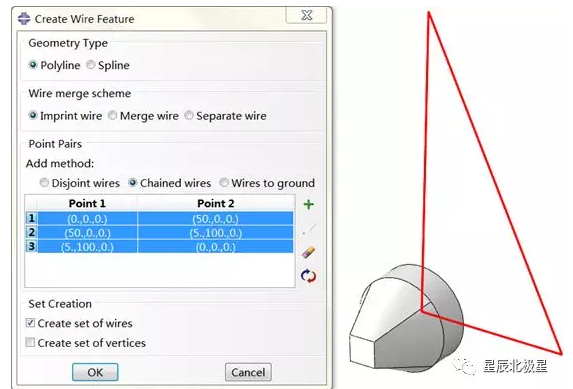

1）点到线：

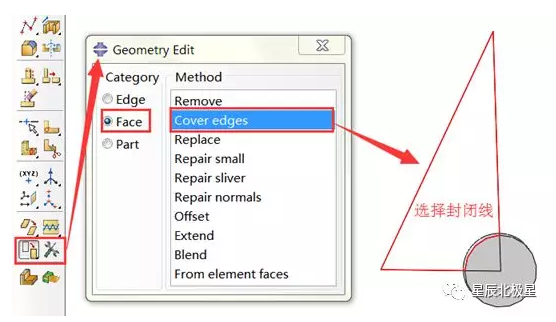

2）线到面：

3）面到体：

9、几何编辑功能

Abaqus CAE不仅拥有强大的几何建模功能，还有强大的几何编辑功能，比如：合并短边、合并小面、删除几何线等，其实在上一个技巧中，我们已经领略其中之一：线到面的构造（技巧8的第二张图）。

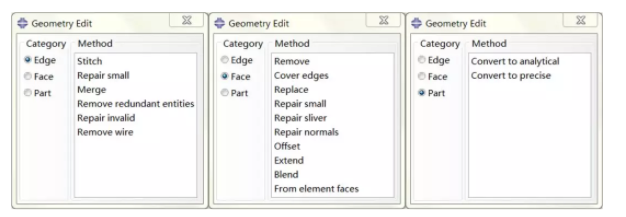

这些几何编辑工具被分为线Edge、面Face和部件Part三类。

好奇心是学习软件的一个优良品质，有时候不经意的一次尝试，可能解决一个悬而未决的问题。

.10、网格拓扑成几何面

这是几何编辑功能（技巧九）中的一种，位于Face类别下的From element faces，有了这一功能，可以让我们获得变形后网格体的几何模型，从而进行网格重划分。对于二维模型，有较高的拓扑精度；但三维的成功率较低，一些简单的三维变形体还是可以转换成功的。

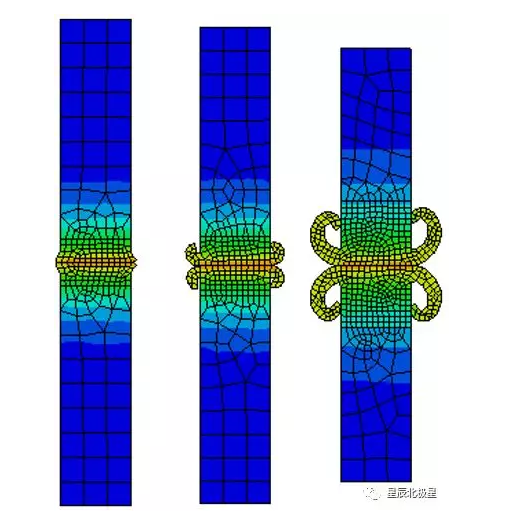

另外，这一功能配合Python进行循环编辑，可以实现真正意义上的网格重划分，从而实现大变形过程的模拟。比如帮助文档：Abaqus Example Problems Guide的1.3.18节的案例：惯性焊接模拟。感兴趣的朋友可以好好钻研这一案例，一定会收获颇丰。
